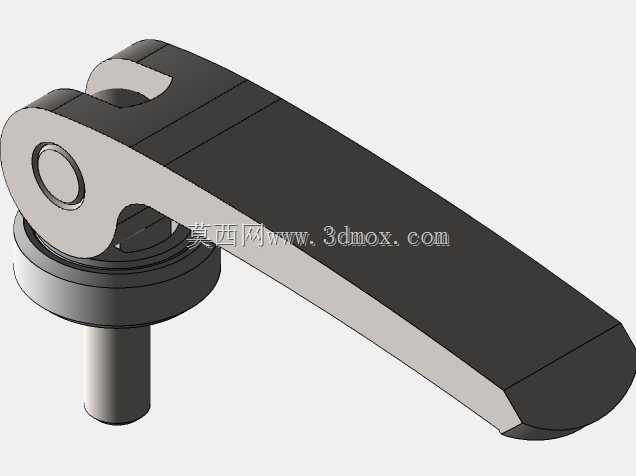

ELESA GANTER偏心夹紧固定杆结构

　　在各类工装夹具、检测治具、小型设备的快换锁紧场景中，偏心式固定杆是无需额外工具即可完成快速锁紧与释放的核心操作件，这款偏心固定杆的结构设计完全贴合工业现场频繁拆装、快速定位的实际需求，区别于传统螺纹锁紧需要多圈旋拧的操作逻辑，其依靠偏心轮的行程差实现压紧，单次扳动即可完成锁紧或松开动作，能大幅缩短工位调整、工件装夹的辅助时间。从结构组成来看，该固定杆分为操作手柄段、偏心转轴段、螺纹安装段三个核心部分，长条形的操作手柄采用符合人体工学的扁平造型，边缘做了圆弧过渡处理，握持时不会产生硌手的应力集中，手柄表面做了防滑的平面处理，即便手上沾有少量切削液或油污，扳动时也不易打滑，

　　足够的力臂长度让操作人员无需施加过大的握力即可产生足够的锁紧力矩，适合长时间频繁操作的工位使用。偏心转轴部分是整个部件的核心功能区，其偏心量经过精准计算，既保证锁紧状态下有足够的压紧行程补偿工件的尺寸公差，又避免偏心量过大导致扳动手柄时所需操作力陡增，同时转轴与安装座的配合面做了耐磨处理，长期反复扳动不会出现过度磨损导致锁紧间隙变大的问题，转轴与手柄的连接采用刚性嵌合结构，不会出现手柄与转轴相对转动的失效情况。下方的螺纹安装段采用标准公制螺纹规格，可直接适配设备上预设的螺纹安装孔，无需额外加工定制连接结构，安装时只需将螺纹段旋入对应安装位，调整好初始压紧位置后即可通过扳动手柄完成锁紧，安装边界清晰，

　　螺纹段的长度适配常见的板件连接厚度，不会出现螺纹过长干涉内部结构、或过短无法有效啮合的问题。在实际应用场景中，这类偏心固定杆常被用于机床防护门的快速锁紧、工装夹具的工件快速压紧、检测设备的治具快换、生产线旁的物料架定位等场景，相比螺栓锁紧、搭扣锁紧等结构，它的操作路径更短，锁紧状态直观可见，手柄的位置即可直接判断是否处于锁紧状态，能有效避免未锁紧导致的安全隐患。设计过程中，整个部件的受力路径经过反复校核，扳动手柄锁紧时，作用力从手柄传递到偏心轮，再通过偏心轮的压紧面传递到被固定件上，应力分布均匀，不会出现局部应力集中导致部件断裂的问题，所有棱角位置都做了倒角处理，安装和操作过程中不会划伤操作人员。偏心结构的自锁特性经过验证，

　　即便设备运行过程中产生持续振动，锁紧状态也不会自行松脱，无需额外增加防松结构，简化了整体安装结构。从安装适配性来看，该固定杆的安装基准为底部螺纹的轴线，偏心轮的旋转中心与螺纹轴线保持固定的位置关系，设计安装位时只需预留足够的手柄扳动空间即可，手柄的转动角度范围经过合理限制，不会出现扳动过度导致偏心结构过死点无法松开的问题，压紧面的平整度经过严格控制，锁紧时与被压紧件的接触面贴合均匀，不会出现局部压痕或压紧力不足的情况。对于结构设计从业者而言，这类标准操作件的三维模型可直接调用到设备整体设计中，无需从零开始绘制偏心轮廓、手柄曲面等细节，能有效缩短设计周期，同时模型的尺寸参数完全符合实际产品的安装尺寸，装配时不会出现尺寸不匹配的问题，在进行机构运动仿真时，可直接模拟手柄的扳动行程，验证锁紧过程中是否与周边结构产生干涉，提前规避安装后无法操作的问题。在设备选型过程中，可根据所需的压紧力大小、安装空间尺寸、操作位置的空间限制选择对应规格的偏心固定杆，这款M8规格的产品适合中小型工装、轻型防护结构、小型治具的锁紧需求，其82mm的手柄长度在保证操作力矩足够的前提下，不会占用过多的外部空间，适合安装在操作空间相对紧凑的设备侧面或工装台面上。
