ELESAGANTER带检测功能安全开关铰链结构

　　在工业设备的安全防护门、检修舱门的配套设计中，带触点反馈的开关铰链是兼顾门体铰接功能与安全状态检测的核心部件，这类部件常应用在自动化生产线的安全围栏门、机床设备的防护舱门、工业机器人工作站的检修门场景中，替代传统分离式铰链与行程开关的组合方案，减少设备外部的零散安装部件，降低布线与装配的复杂度。这款开关铰链采用一体化集成设计，将铰接转动结构与电气触点模块整合在同一个壳体内，不需要在门体与门框上额外预留独立的开关安装位，在实现门体绕轴转动开合的基础上，可同步输出门体的开合状态电信号，直接接入设备的安全回路，当防护门被意外打开时，触点信号触发设备的安全停机逻辑，避免操作人员暴露在设备运行的危险区域内。从结构设计逻辑来看，

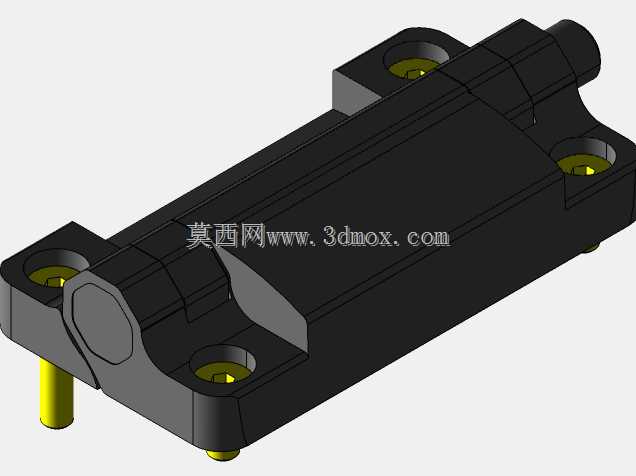

　　这款铰链的主体采用高强度工程塑料外壳搭配金属嵌件的组合方案，外壳部分承担绝缘防护与外形定位的作用，内部的转动轴采用金属材质加工，保证长期转动过程中的耐磨性能与结构强度，两个安装脚位上预置了金属衬套的安装孔，可通过螺栓直接固定在门框与门体的安装面上，安装孔的位置公差经过适配设计，可兼容多数工业防护门的常规安装孔距，不需要现场二次扩孔调整。铰链的触点模块采用2常开+2常闭的触点配置，可同时接入安全回路与设备状态指示回路，一组触点用于触发安全停机的硬线回路，另一组触点可接入设备的PLC系统，用于门体状态的上位机显示与运行数据记录，触点的触发逻辑与铰链的转动角度直接绑定，当门体开启角度超过安全设定阈值时，常闭触点断开、常开触点闭合，

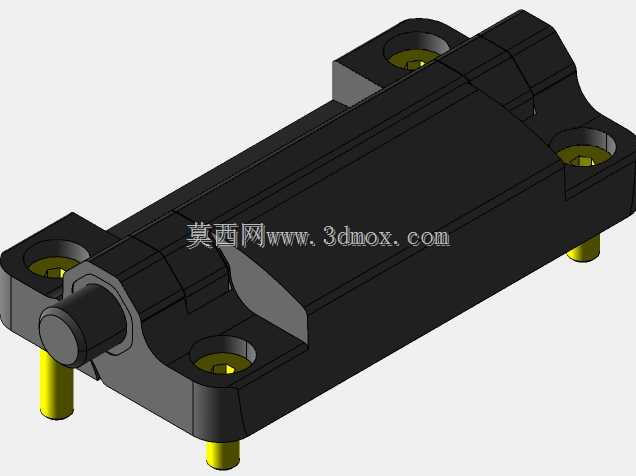

　　信号响应无额外延迟，避免出现门体已开启但安全信号未触发的风险。从安装边界来看，这款铰链的整体外形为长条形块状结构，主体厚度控制在常规工业铰链的尺寸范围内，突出安装面的高度较低，不会在门体开合过程中与周边的管线、结构件产生运动干涉，底部伸出的定位销可在安装时快速嵌入门体的定位孔中，减少安装过程中的对位调整时间，接线端位于铰链的侧部，预留的接线空间可兼容常规的工业线缆接头，布线时可顺着门框的走线槽布置，不会出现线缆外露被门体夹损的问题。在实际选型应用中，这类集成式开关铰链相比传统的分体式铰链加行程开关的方案，整体占用的安装空间更小，防护等级更高，可应用在有切削液飞溅、粉尘较多的加工设备场景中，外壳的密封结构可阻挡外界的粉尘、

　　液体进入内部触点区域，延长部件的使用寿命，转动部位的阻尼设计经过调校，门体开合过程中无明显的松旷量，长期反复开合后不会出现触点偏移、信号误触发的问题。建模过程中对铰链内部的触点触发结构、转动配合间隙、安装孔位的位置度都做了还原，可直接用于设备的三维装配干涉检查，验证门体开合全行程中铰链与周边结构的间隙是否满足设计要求，也可用于安全回路的部件选型模拟，确认安装位置是否符合设备的安全设计规范，不需要额外对模型进行结构简化即可直接导入装配体中使用。
