摆臂式环卫垃圾清运作业车辆结构设计

　　这款摆臂式垃圾清运车辆的三维结构设计，核心围绕城镇环卫作业的实际落地场景展开，在建模阶段就充分考虑了不同作业场景的适配性，不管是老旧小区狭窄的通行道路、城郊结合部的零散垃圾收集点，还是工业园区内的生产废弃物中转点位，都能通过底盘与上装的匹配设计完成作业。建模过程中优先选用国内主流的二类载货底盘作为承载基础，轴距、轮距参数完全参照市面通用的东风、解放等成熟底盘数据设定，确保上装结构的安装孔位、承载大梁的连接位置完全匹配量产底盘的改装边界，避免后续实际改装中出现干涉问题。

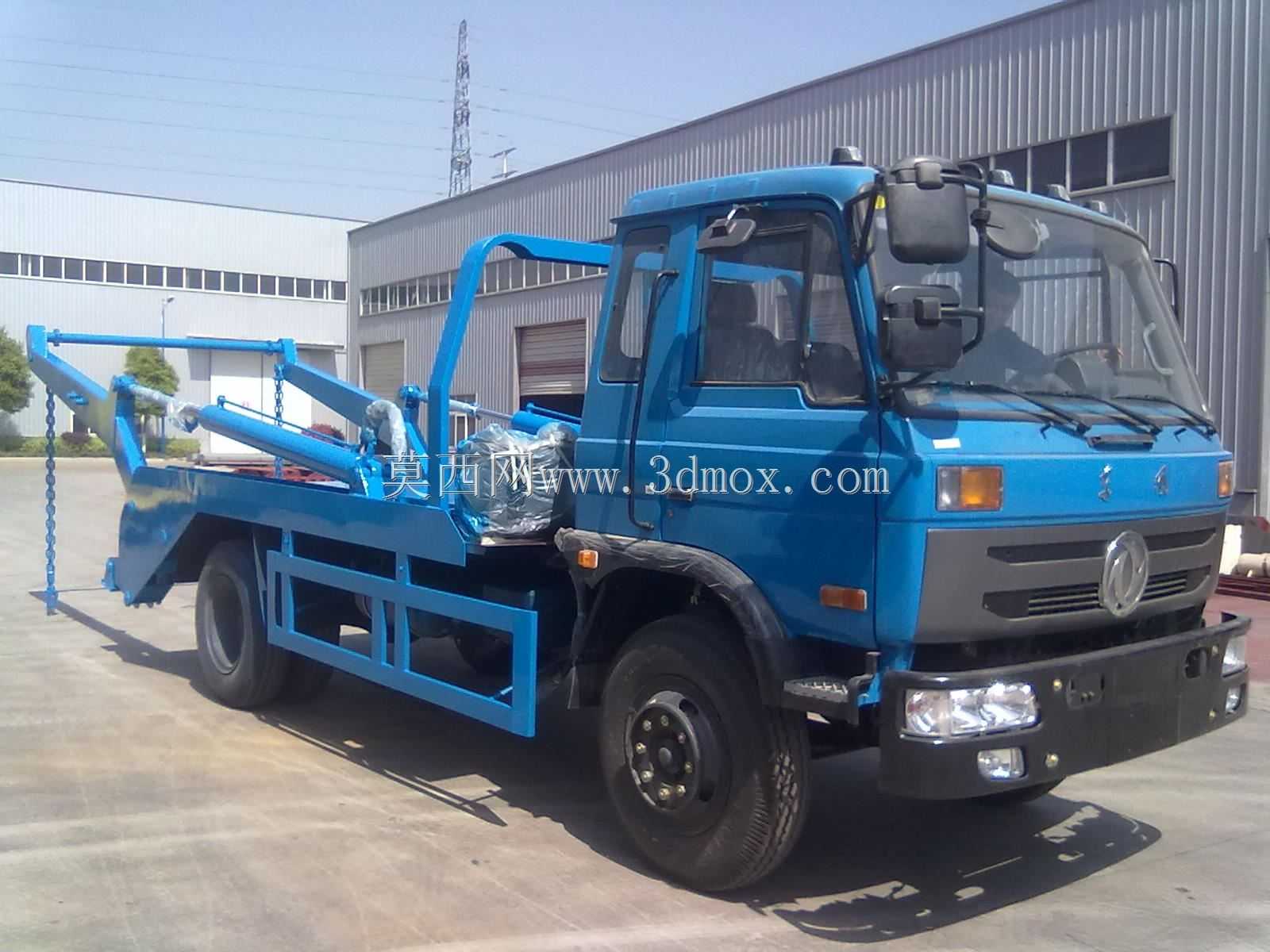

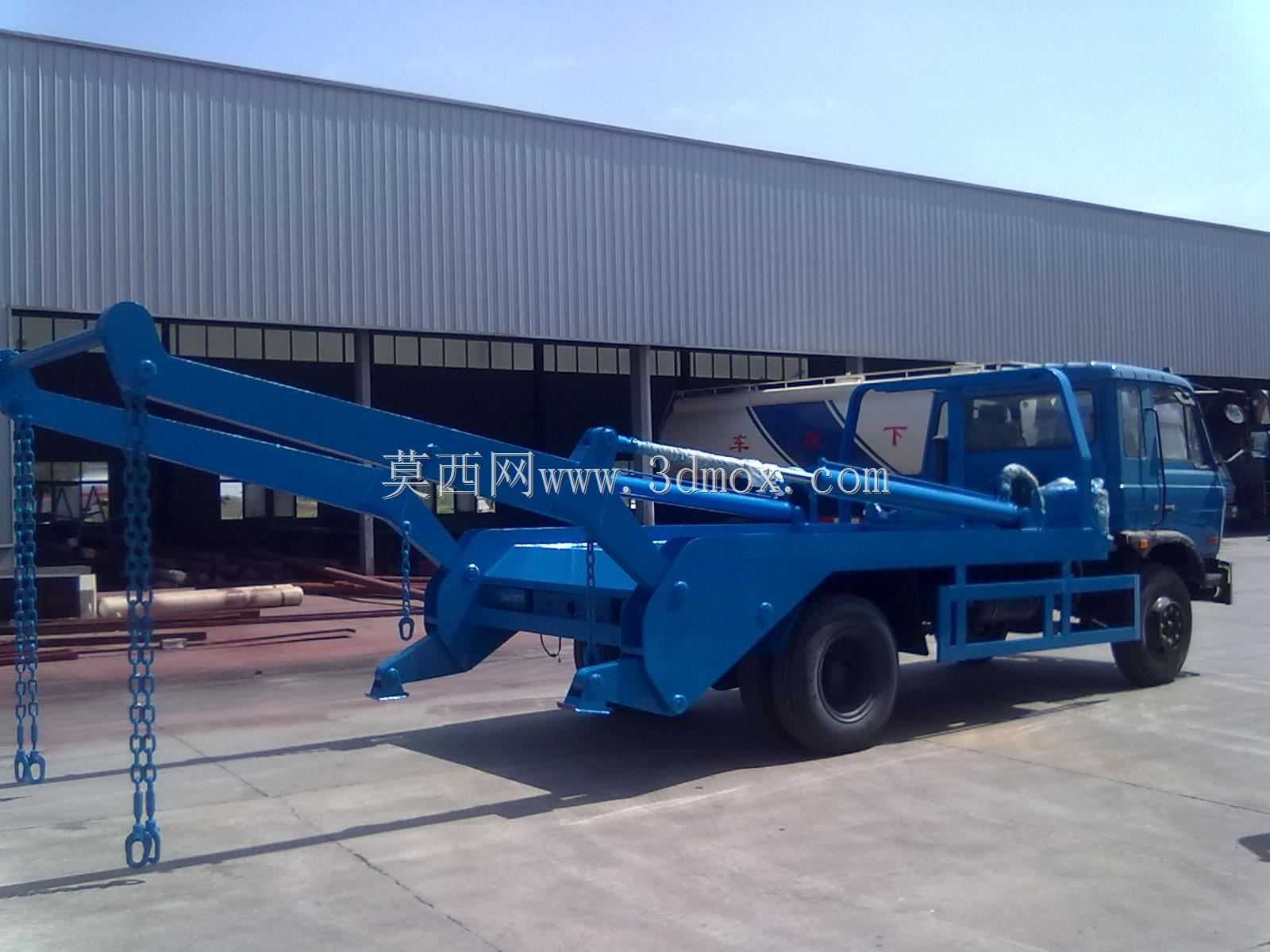

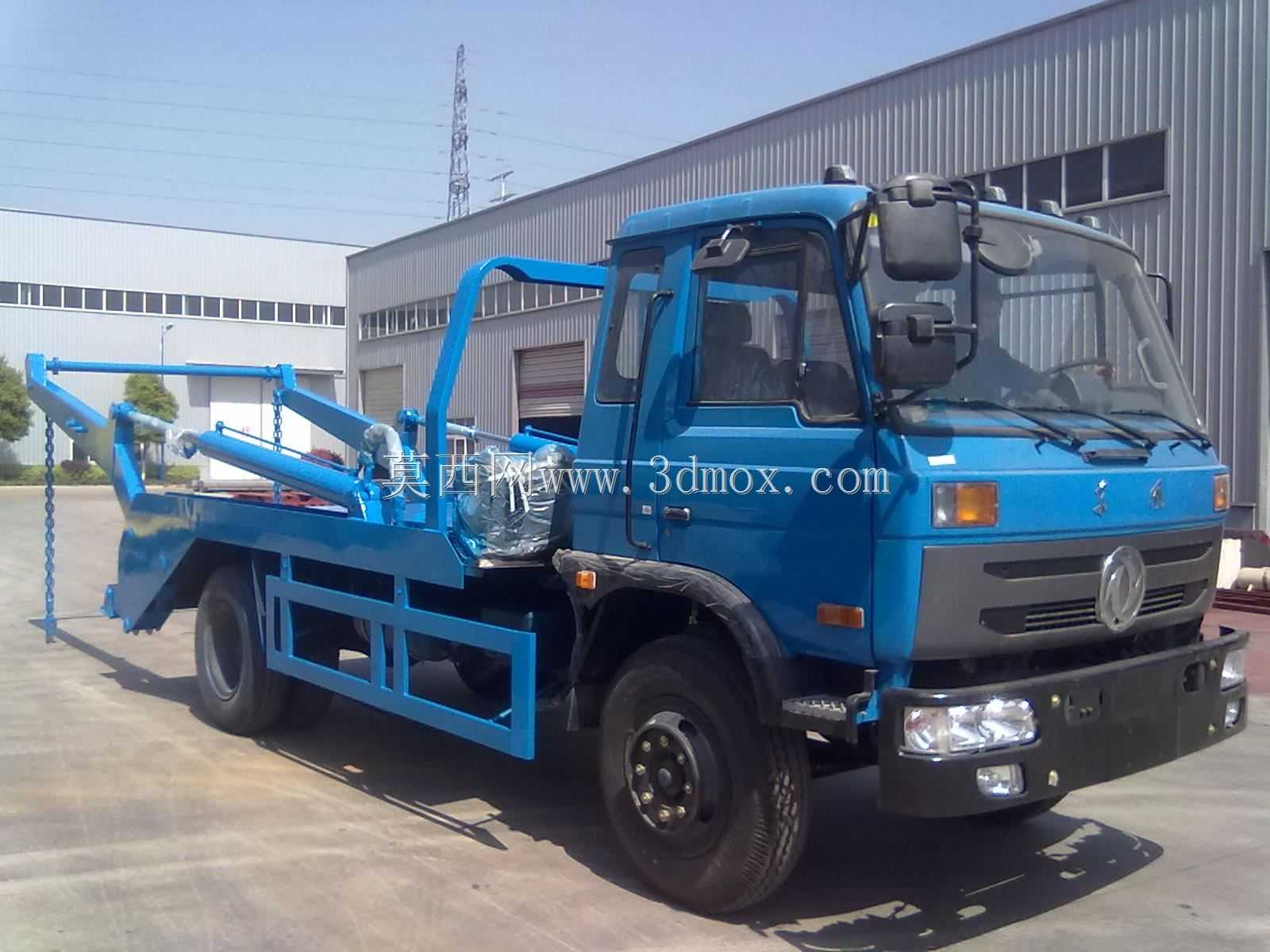

　　上装核心的摆臂作业机构，建模时重点还原了左右对称的摇臂结构、支撑液压提升组件的安装位，整套摆臂的回转支点位置经过反复校核，确保举升过程中臂架的运动轨迹不会与驾驶室后围、底盘侧方的防护结构发生碰撞，同时摆臂末端的吊点结构完全适配国标统一规格的摆臂式垃圾桶，吊点的挂钩尺寸、锁紧结构的开合行程都按照通用垃圾桶的挂接尺寸设定，保证作业时挂接到位后不会出现脱钩风险。在功能结构的还原上，建模时保留了多铲斗适配的安装接口，可根据不同作业需求更换不同容积的承载斗，同时自动卸料的液压驱动路径也做了完整的结构还原，举升油缸的铰接点位置经过受力模拟，确保举升额定载荷时油缸的推力处于合理区间，不会出现过载憋压的情况。

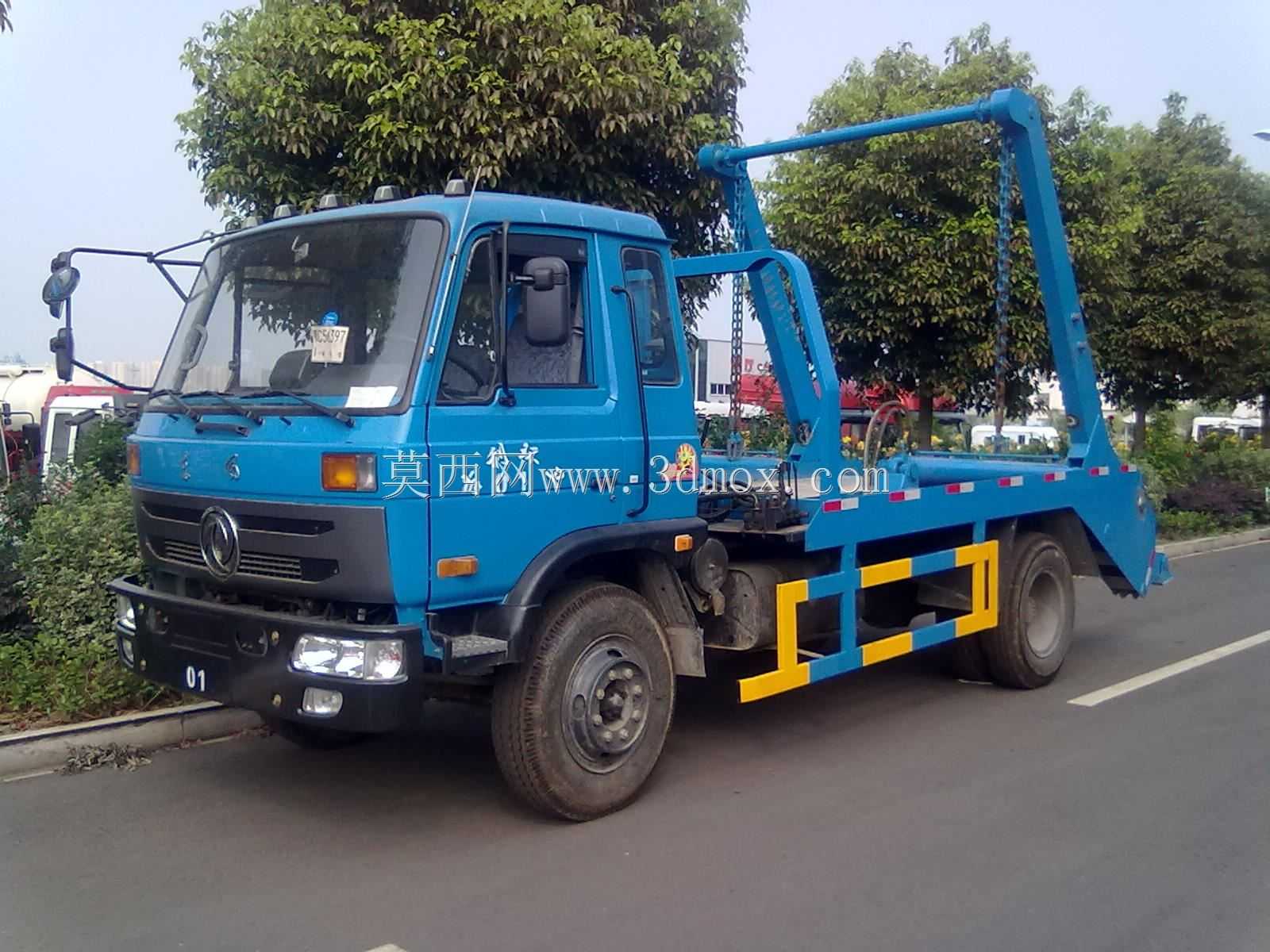

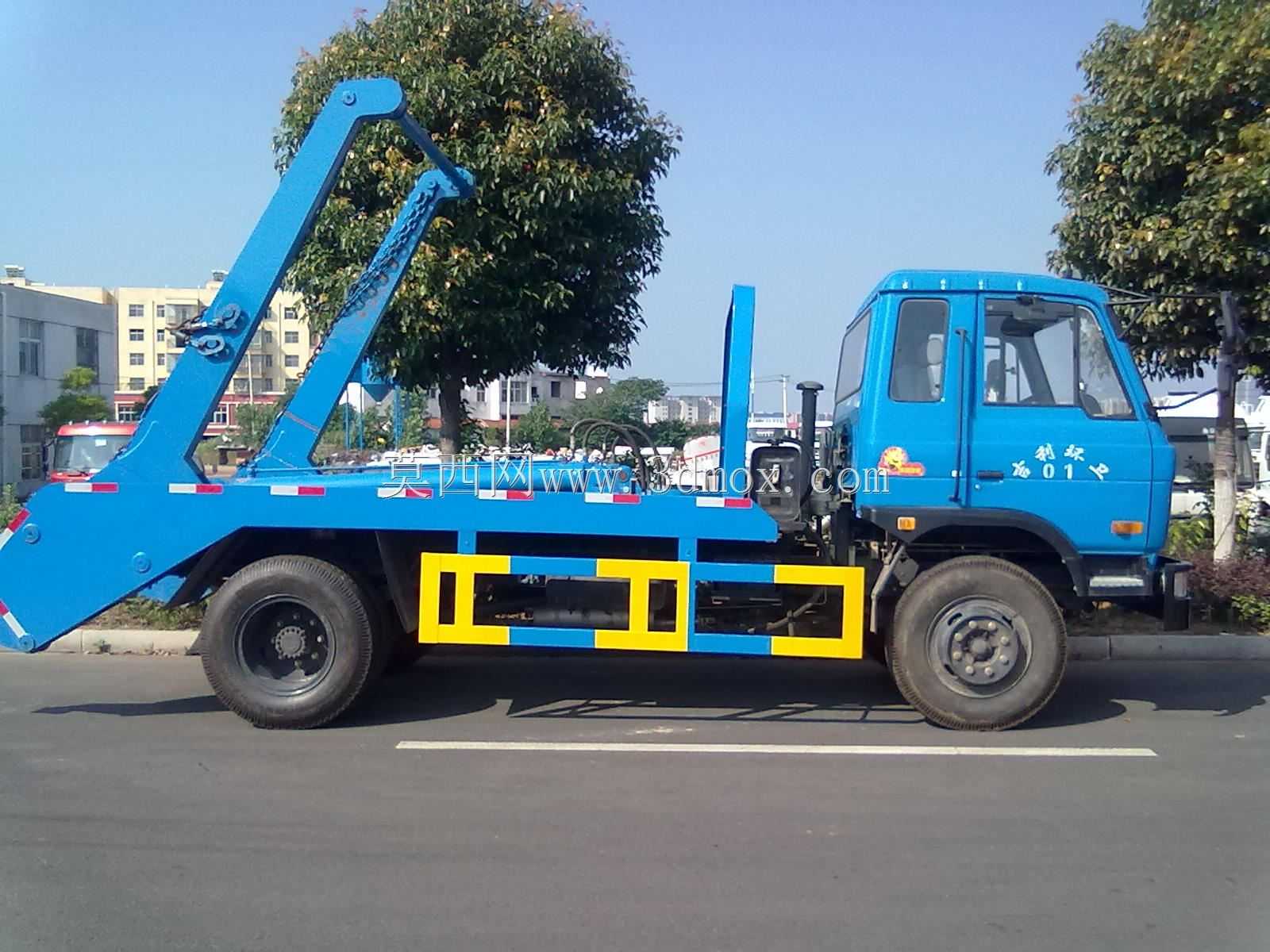

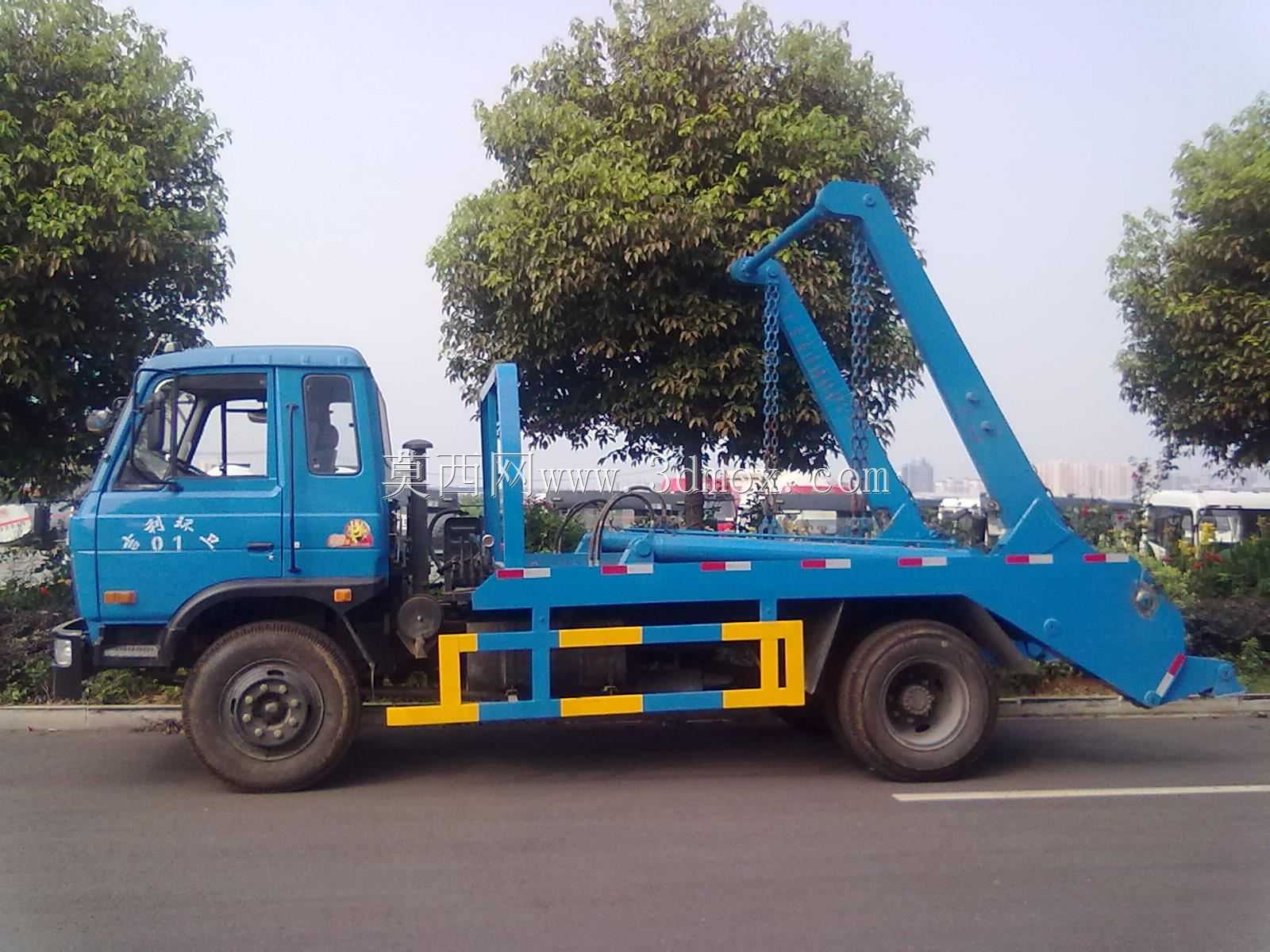

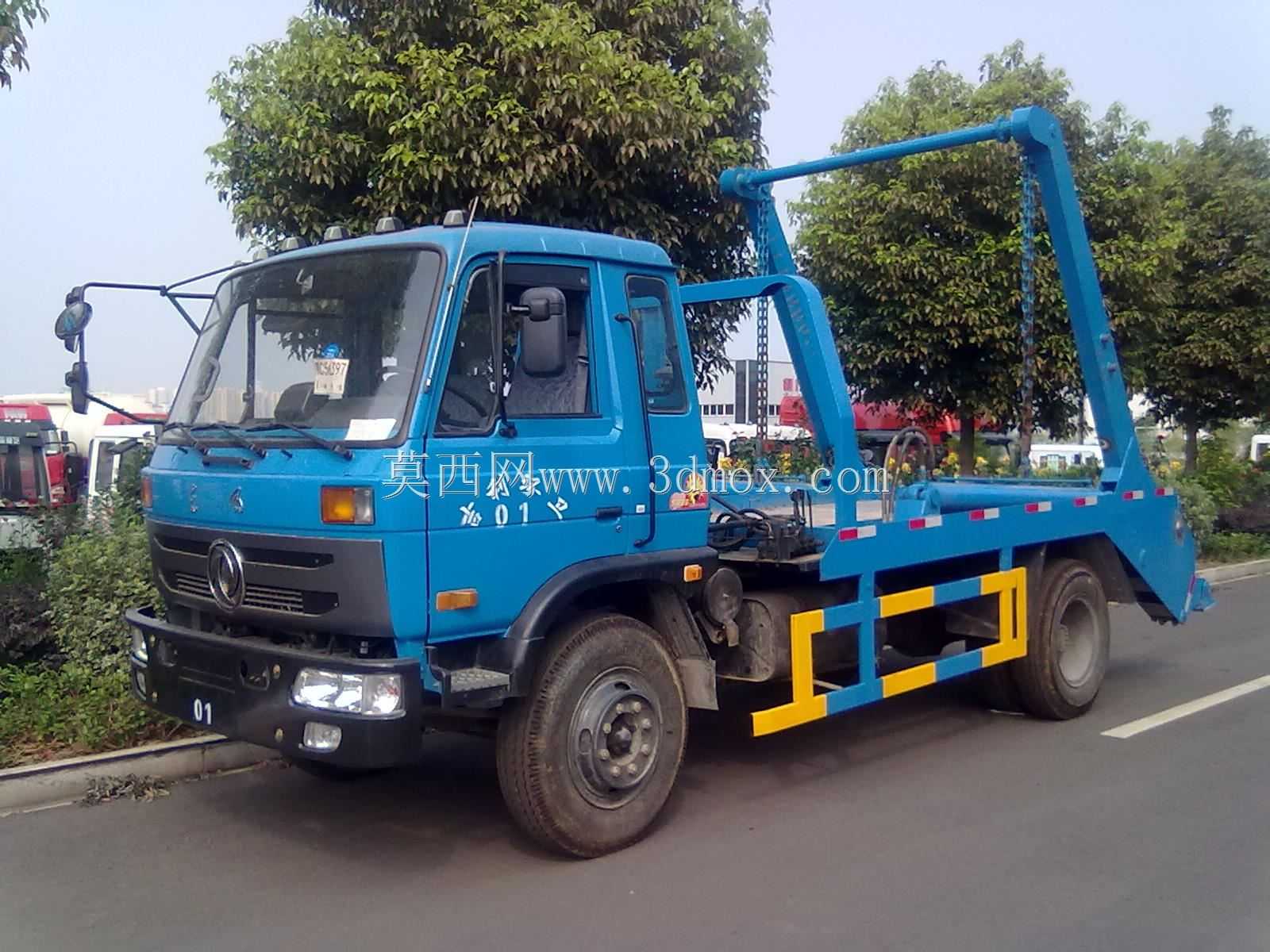

　　车厢部分的建模重点还原了摆臂式与坑地两用的密封结构，桶盖的密封胶条安装位、锁紧机构的卡扣结构都做了细节刻画，确保闭合后能完全阻隔垃圾异味扩散、避免运输过程中污水滴漏和垃圾飞扬，满足不同作业环境的防污染要求。侧方的安全防护栏采用黄黑警示配色的结构设计，不仅符合专用车辆的安全防护规范，也能在作业时对周边行人起到警示作用，防护栏的安装支架预留了调节余量，可适配不同宽度的底盘安装。

　　整套模型的外形尺寸严格按照实车的外廓边界设定，整车长度、宽度、高度都符合道路通行的外廓尺寸要求，摆臂完全收回时的横向宽度不超出车厢侧方防护栏的边界，不会影响正常道路行驶；摆臂最大举升角度下的最高点高度也做了限位结构的模拟，避免举升时触碰上空的线缆、树枝等障碍物。底盘部分的走台、挡泥板、尾灯安装位等附属结构也都按照实车结构完整还原，液压管路的布线路径沿着大梁内侧预留的管夹位置排布，避免行驶过程中管路被飞溅的碎石击打损坏，同时也方便后期维护时的管路拆装。

　　从结构设计的角度看，这款模型完整还原了摆臂垃圾车从底盘改装、上装机构安装到作业功能实现的全流程结构细节，不管是用于环卫设备的选型参考，还是专用车改装的结构校核，都能提供精准的三维数据支撑，建模时所有的铰接点、安装面都保留了参数化的特征，可根据不同吨位的底盘需求调整臂架长度、油缸行程等参数，快速衍生出不同载荷等级的同类型产品结构。
