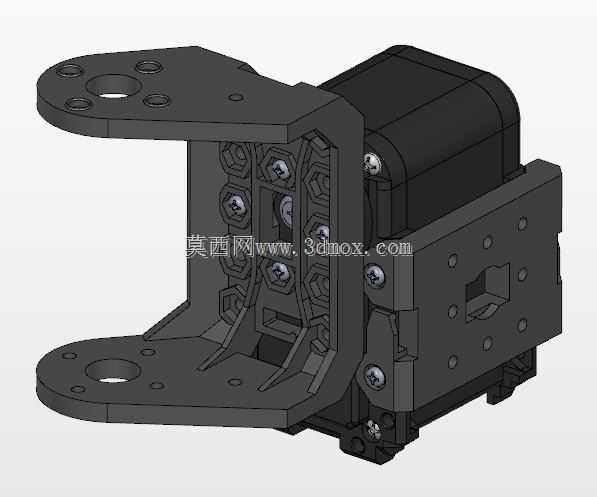

带安装支架的二倍体伺服组装结构

　　这套带安装支架的二倍体伺服组装结构，主要面向小型仿生机器人关节、桌面级自动化执行末端、教学类机械创新实训平台等场景使用，核心作用是为伺服驱动单元提供集成化的安装载体，实现动力输出端与外接执行构件的可靠连接，同时预留多维度的安装接口，适配不同排布方式的模组搭建需求。从实际工程应用来看，这类二倍体结构常被用于多自由度机械臂的关节衔接部位，或是类人机器人的肢体关节模组，相比单伺服直连的结构，它能通过支架的刚性支撑抵消伺服输出时的侧向倾覆力矩，避免长期往复运动后出现连接松动、输出轴偏磨的问题。在功能特性上，该组件将伺服驱动单元的固定位、外接构件的安装孔位、相邻模组的对接接口全部集成在一体式支架上，

　　支架上下两端的翼状安装板分别开设了定位销孔与螺栓过孔，既可以通过螺栓实现与相邻结构件的刚性锁附，也能借助定位销保证重复拆装时的位置精度，减少二次调校的工作量。支架与伺服本体的连接部位采用了嵌入式贴合设计，伺服壳体的定位凸台与支架内侧的卡槽完全契合，装配时不需要额外调整同轴度，拧紧侧面的紧固螺丝即可完成伺服的固定，能有效降低现场装配的难度。设计思路上，这套结构优先考虑了模组化搭建的通用性，支架两端的安装孔位采用了标准化的孔距排布，能够和同系列的一倍体、多倍体组件直接对接，不需要额外加工转接板；同时在支架的受力薄弱部位做了加厚处理，在伺服输出轴的周边设置了加强筋结构，既控制了整体的重量，又能保证在额定负载下的结构刚性，

　　避免运动过程中出现支架形变导致的传动精度下降。从安装边界来看，组件整体的外轮廓没有突出的尖锐结构，所有安装孔的沉头深度都经过匹配设计，螺栓锁附后不会突出支架表面，不会在运动过程中与周边构件发生干涉；上下安装板的孔位分别适配两种常用的螺栓规格，既可以用于固定末端执行器，也可以作为与上一级关节的连接接口，侧面的预留孔位还可以拓展安装限位开关、传感器等附属配件，不需要对原有结构进行二次加工。在实际选型使用时，需要注意该组件的安装面平面度要求，固定时需要保证对接面完全贴合，避免单侧锁紧导致支架受力不均产生形变；伺服单元的走线可以从支架侧面的预留空隙引出，不会被运动部件剐蹭，长期往复运动时也不会出现线缆磨损的问题。

　　这类集成式的支架组件相比零散的安装件，能够大幅缩短机械结构的装配周期，减少非标加工的工作量，尤其适合小批量的机器人原型制作、教学实训装置搭建等场景，在保证结构强度的前提下，尽可能压缩了整体的占用空间，能够在有限的安装空间内实现伺服动力的可靠传递与多方向的拓展连接。
