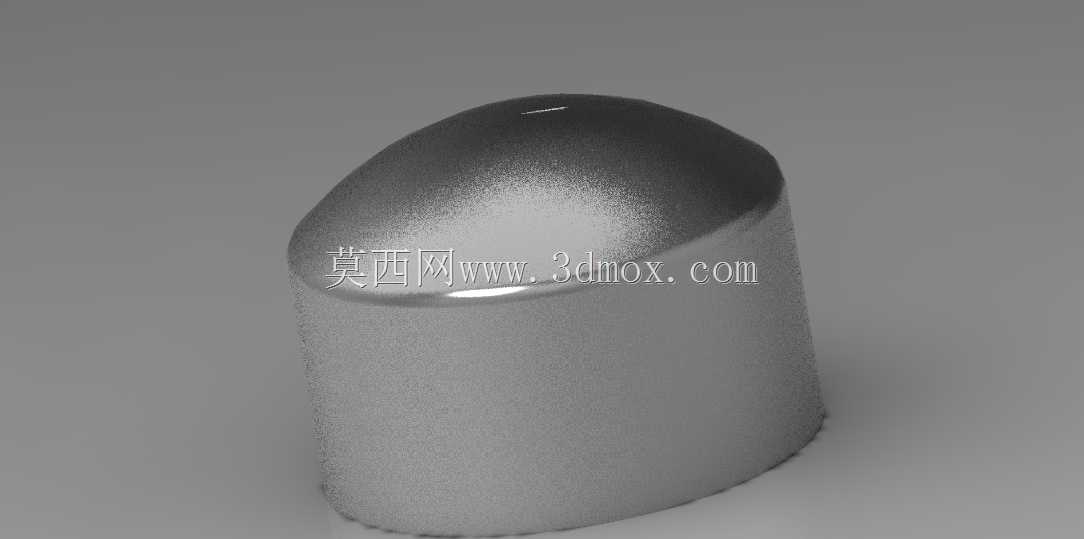

圆顶柱形管道连接密封端头结构

　　在民用给排水、工业流体输送、小型气动回路的管路布设场景里，这类圆顶柱形的连接端头是管路末端封堵、支路转接时的常用基础零件，很多现场施工的师傅在做管路收尾时，都会优先选用这类一体成型的端头结构，避免拼接式堵头带来的渗漏隐患。从实际使用的工况来看，这类端头主要承担管路末端的介质阻隔作用，不管是常温清水输送的家装管路，还是低压压缩空气的车间气动管路，它都能通过柱身与管路内壁的过盈配合，加上端面的贴合密封，阻断介质从管路末端泄漏，部分场景下还能作为临时测压点的封堵件，在管路打压测试时替代外接阀门，降低测试环节的配件成本。

　　设计这类零件的时候，首先要考虑的是安装便捷性，柱身部分做了微锥度的公差设计，靠近圆顶的柱段直径比插入端略大0.1-0.2mm，这样插入管路的时候不需要太大的敲击力就能顺利进入，到位后又能依靠锥度形成紧密的胀紧配合，不需要额外打胶或者加密封垫就能实现基础密封，适合现场快速装配的需求。圆顶部分的圆弧过渡不是随意做的造型，一方面是避免尖锐棱角在安装时划伤施工人员，另一方面圆弧曲面能承受更高的介质端压力，相比平端堵头，圆顶结构在受到内部介质冲击时，应力会沿着圆弧面均匀分散到柱身与管路的配合段，不会在端面根部出现应力集中导致的开裂问题，实际测试下来，同等壁厚的情况下，圆顶端头的承压能力比平端堵头高30%左右。

　　从安装边界来看，这类端头的柱身长度是根据常用管路的插入深度设计的，适配常规PVC、PPR以及薄壁金属管路的承插深度要求，插入后柱身不会突出管路内壁，不会造成管路内部的流道突变，避免介质在端头位置形成涡流滞留，对于输送带有少量杂质的流体时，也不会在端头位置堆积杂物造成管路堵塞。圆顶部分的外凸高度控制在柱身直径的三分之一左右，不会因为端头突出过多影响管路的外部布设，在狭小的设备内部管路排布时，突出的圆顶也不会和周边的线束、其他管路产生干涉，安装后整体占用的空间和管路本身的外径基本持平，不需要额外预留安装操作空间。

　　实际选型的时候，要注意柱身直径和管路内径的公差匹配，过松会导致密封失效，过紧会造成安装时管路胀裂，这类一体结构的端头相比拼接式的堵头，没有拼接缝隙，长期使用不会因为介质浸泡出现接缝渗漏的问题，也不需要定期更换密封件，在一些隐蔽布设的管路场景里，比如墙体内部的预埋管路、设备内部的封闭气路，使用这类端头能大幅降低后期维护的概率。另外圆顶的光滑曲面也不容易积灰，在食品加工、洁净车间的管路场景里，外露的端头部分不会因为积尘造成卫生死角，擦拭清洁的时候也很方便，没有清洁盲区。

　　建模的时候要注意柱身和圆顶的过渡圆角，这个位置不能做直角衔接，直角衔接在注塑或者机加工的时候容易出现应力集中，零件受冷受热的时候容易在过渡位置开裂，一般做R0.5-R1的圆角过渡，既能保证应力分散，也不会影响柱身和管路的配合长度。柱身的表面粗糙度要控制在Ra1.6-Ra3.2之间，太光滑会导致配合时摩擦力不足，容易受介质压力影响脱出，太粗糙则会造成安装阻力过大，甚至插入时刮伤管路内壁影响密封效果。圆顶部分的表面可以做的更光滑一些，降低外部清洁的难度，也减少外部杂质附着的可能。
