工业防水暗装63A三相五线电源插座结构

　　在工业配电、户外施工设备、港口起重机械、大型自动化生产线的供电接驳场景中，大电流工业插座是保障供电稳定性、防护作业安全的核心接插件部件，本次呈现的63A 3P+N+E规格插座，正是针对高负载、多尘潮湿、存在机械磕碰风险的工业场景设计的暗装式接插件。从实际使用场景来看，这类插座常被嵌入设备机柜侧壁、车间电源立柱、户外临时配电箱的安装面板上，为额定电流63A以内的三相用电设备提供可靠的电力接驳，3P+N+E的极数配置可同时接入三根相线、中性线与保护接地线，完全满足三相五线制供电系统的接线要求，能为大功率工业设备、移动作业机械提供合规的接地保护，避免因缺相、接地失效引发的设备损坏或触电风险。

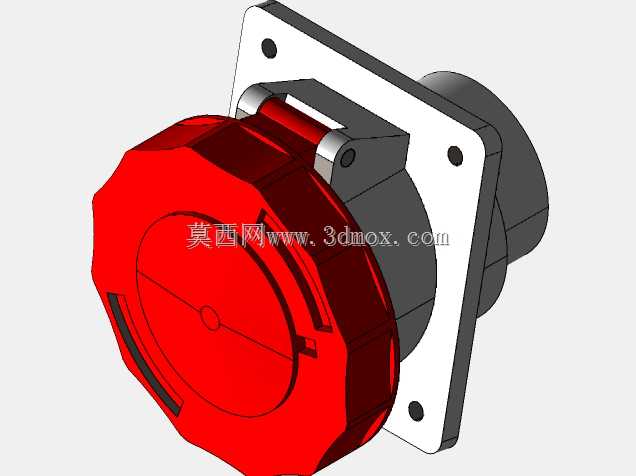

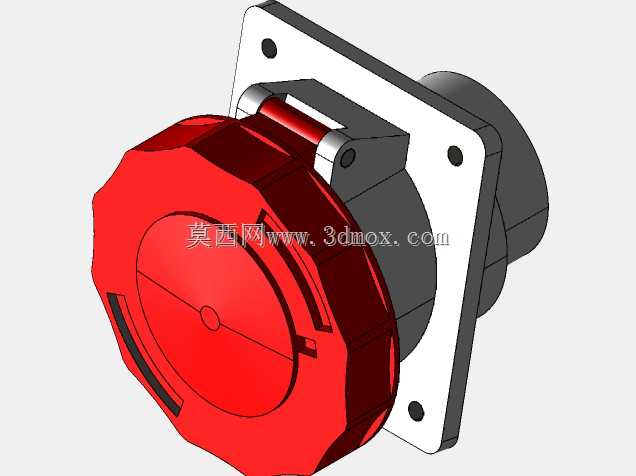

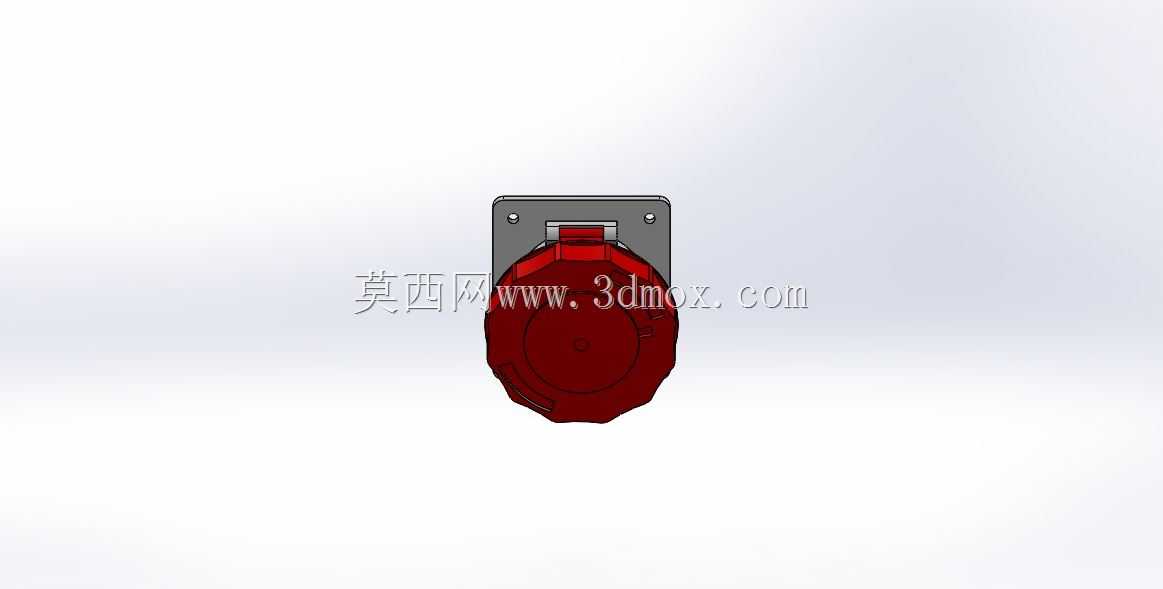

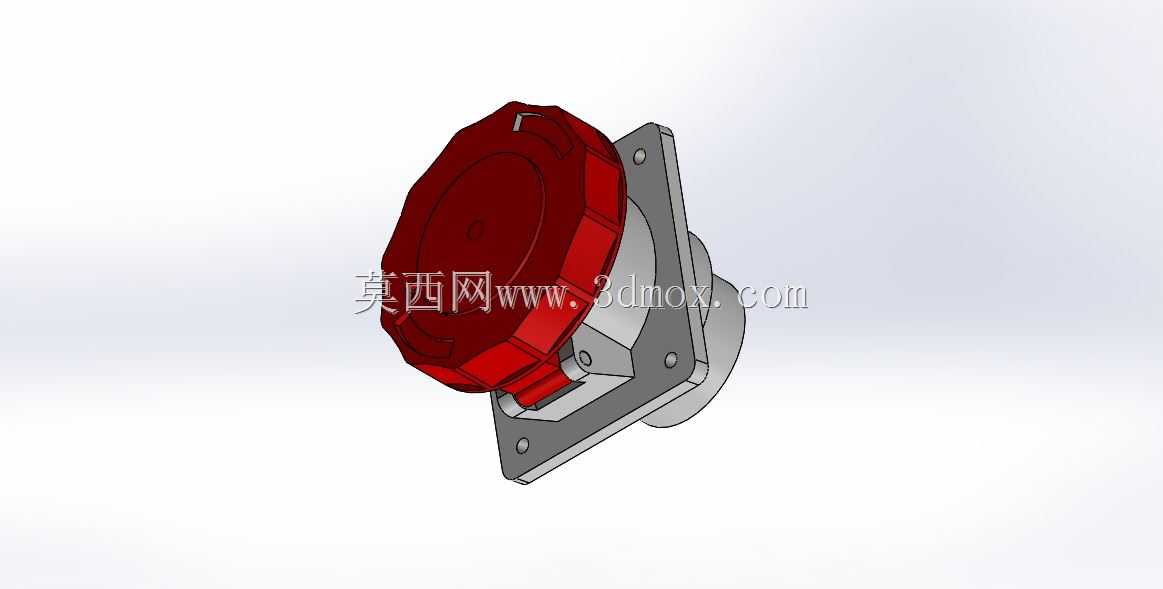

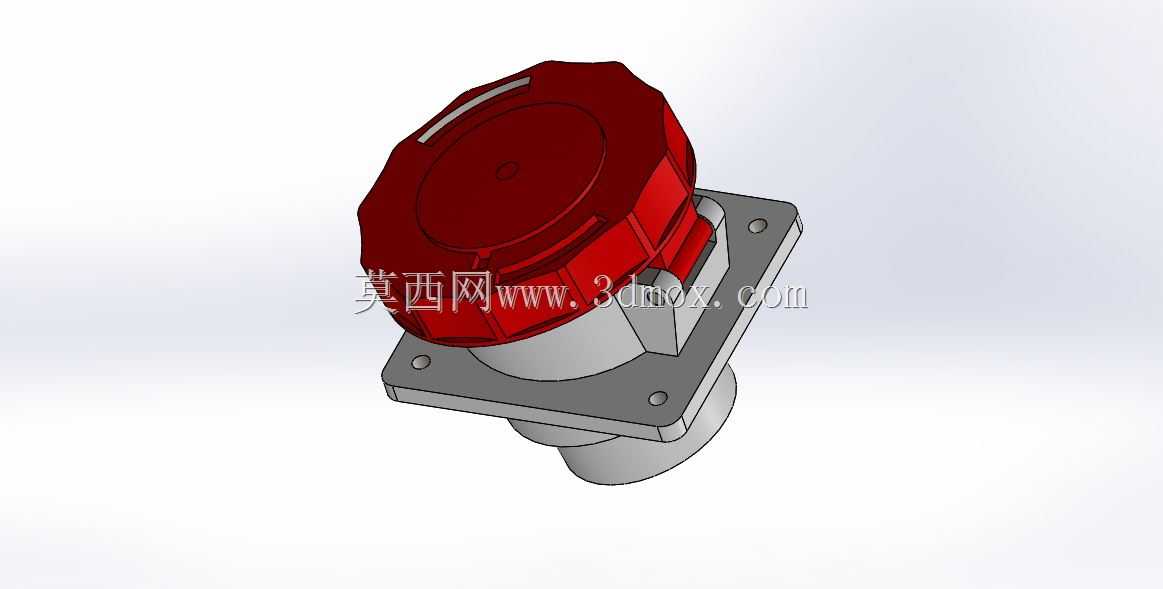

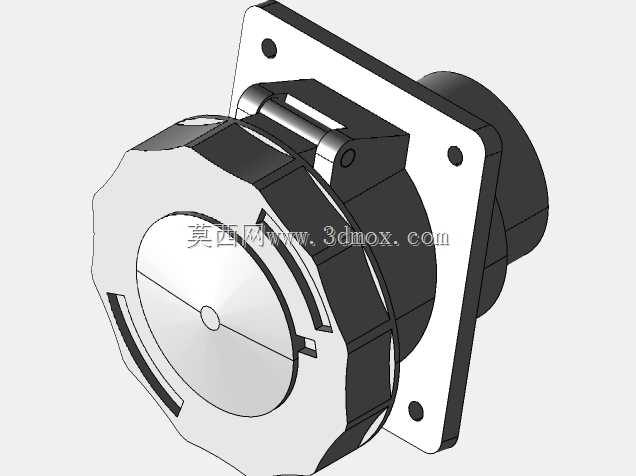

　　从设计思路层面拆解，这款插座采用了法兰盘嵌入式安装结构，安装法兰上预留了四个对称分布的固定孔位，可通过螺栓直接固定在预制的面板开孔上，安装后插座主体嵌入面板内侧，仅防护端盖与操作面外露，既减少了外部突出尺寸，也能避免设备搬运、人员走动时的磕碰损伤。外露的防护端盖采用高强度绝缘工程塑料制作，表面做了防滑棱纹处理，闭合后可与插座本体形成紧密的密封配合，达到工业级防水防尘要求，能在露天堆场、清洗作业区、多粉尘的加工车间内使用，避免水汽、粉尘侵入插座内部造成接触不良、短路等故障。端盖与本体之间设置了弹性卡扣结构，插头拔出后端盖可自动扣合密封，无需额外手动锁定，减少日常维护的操作步骤。

　　尺寸边界上，这款插座的整体安装面尺寸为107×100mm，设计选型时可直接按照该尺寸预留面板开孔与安装空间，法兰盘的厚度与安装孔位间距符合通用工业插座的安装规范，可直接替换同规格的老旧插座，无需对原有安装面板进行二次加工。插座内部的导电插套采用高弹性铜合金材质，表面做镀镍防氧化处理，大电流工况下接触电阻低、发热小，长期插拔后仍能保持稳定的接触压力，避免因插套松弛导致的打火烧蚀问题。插套的排布遵循工业接插件的防呆设计，不同极数的插套位置、直径存在差异，可避免错插、反插引发的相序错误、短路问题，保护接地插套的长度大于相线与中性线插套，插拔时可实现接地极先接通、后断开，全程保障接地保护有效。

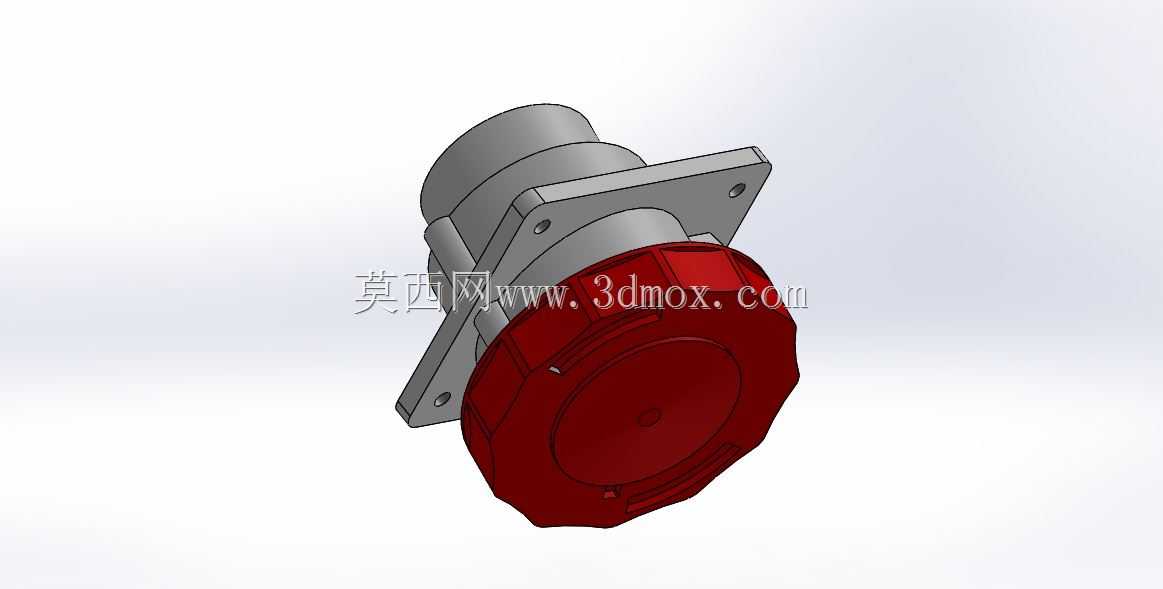

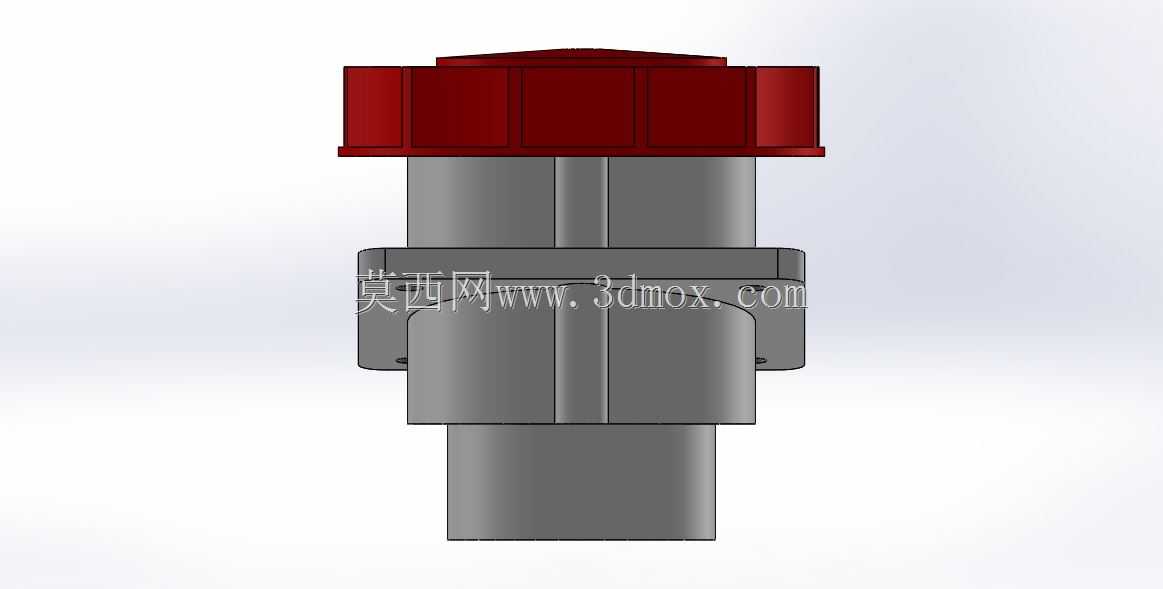

　　从结构细节来看，插座本体的基座采用耐高温、高绝缘强度的工程塑料注塑成型，可承受大电流工况下的温升，同时具备优异的抗冲击、抗老化性能，在-20℃到80℃的工作环境中都能保持结构强度与绝缘性能。接线端采用螺钉压接结构，可适配10-16平方毫米的多股铜芯电缆，接线腔内部设置了独立的隔筋，不同极的接线端子之间完全隔离，避免接线时线头外露引发的极间短路。插座尾部预留了电缆密封接头安装位，接入电缆后可通过密封接头锁紧电缆，同时实现电缆入口处的密封防护，避免水汽从电缆入口处进入插座内部。

　　在实际设备选型与建模应用中，这款插座的三维结构可直接用于设备机柜的配电布局设计、生产线电源点位的排布模拟，设计人员可直接提取安装孔位、外形轮廓、插拔操作空间等参数，在装配设计中提前预留安装与操作空间，避免后期装配时出现干涉问题。对于工业电气设计人员来说，该模型可用于配电系统的三维可视化展示，直观呈现插座的安装方式与接线空间，辅助施工人员明确安装要求。相较于普通民用插座，这类工业插座的结构设计完全围绕工业场景的高可靠性、高防护性要求展开，每一处结构细节都对应实际使用中的痛点，比如防护端盖的密封结构解决了户外使用的防水防尘问题，法兰安装结构兼顾了安装牢固度与空间利用率，防呆插套设计避免了误操作带来的安全隐患，大电流导电结构保障了长期满负载运行的稳定性。
