M6卡式浮动保持架螺母钣金结构

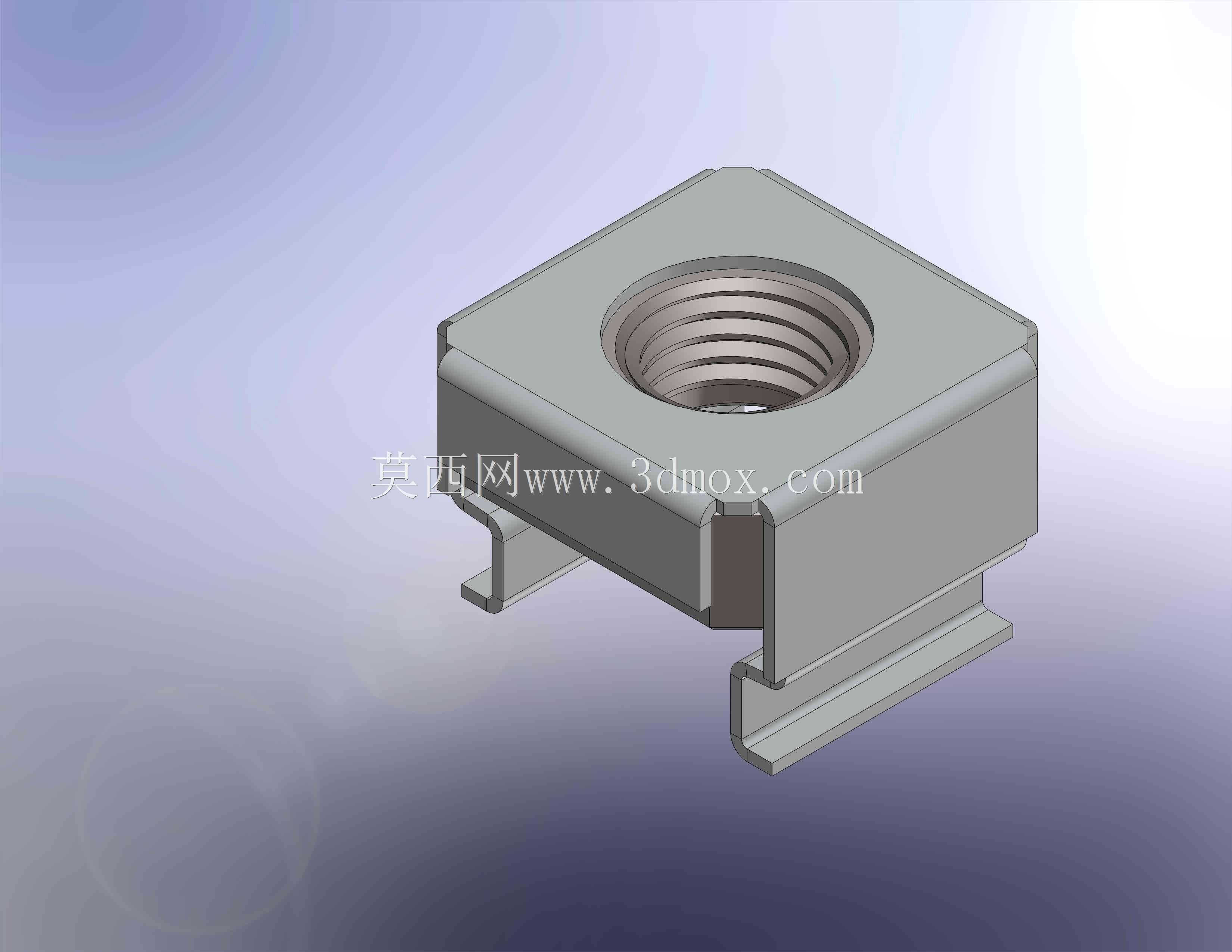

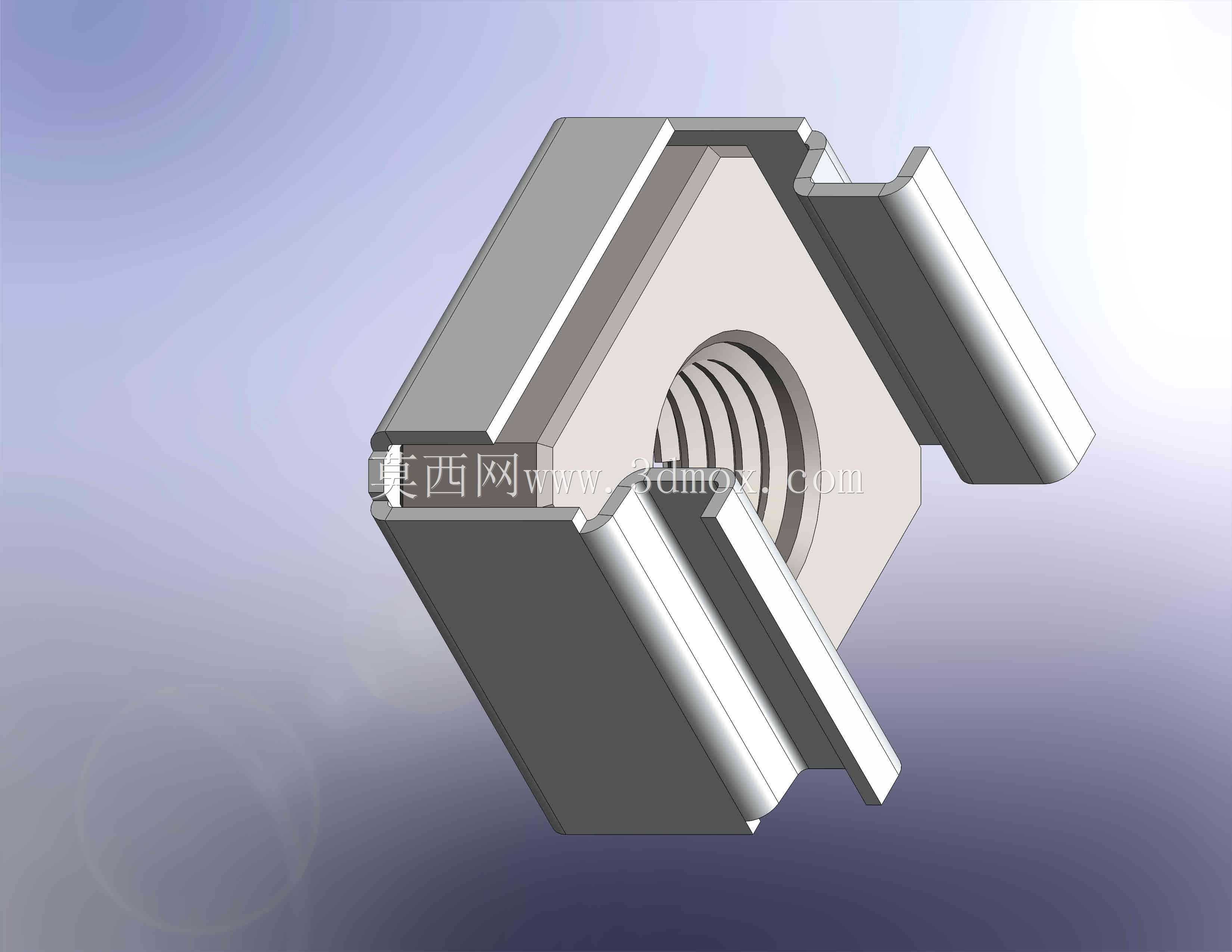

　　该零件为机柜、电气柜、钣金框架装配中常用的M6卡式保持架螺母，核心作用是在方孔或矩形安装孔内提供可浮动的内螺纹连接点，解决薄板无法直接攻丝、装配孔位存在公差、后期维护需要反复拆装等问题。结构由外部弹性保持架和内部M6螺母两部分组成，保持架采用冲压折弯成型，两侧带弹性卡爪与导向折边，螺母被约束在保持架中部的容纳腔内，可在小范围内横向、纵向浮动，从而补偿安装孔与螺栓之间的位置偏差。

　　从实际使用场景看，这类紧固件大量出现在网络机柜、服务器机架、配电柜、自动化设备护板、机床外防护和钣金支架上。现场装配时，不需要焊接螺母，也不需要在薄板背面预留操作空间，只需将保持架压入预制方孔，两侧卡爪越过板厚后回弹卡住，即可形成稳定的预装螺纹座。后续装入螺钉时，浮动螺母能够自动对准螺钉轴线，降低孔位错位造成的拧入困难、螺纹咬伤或装配应力。

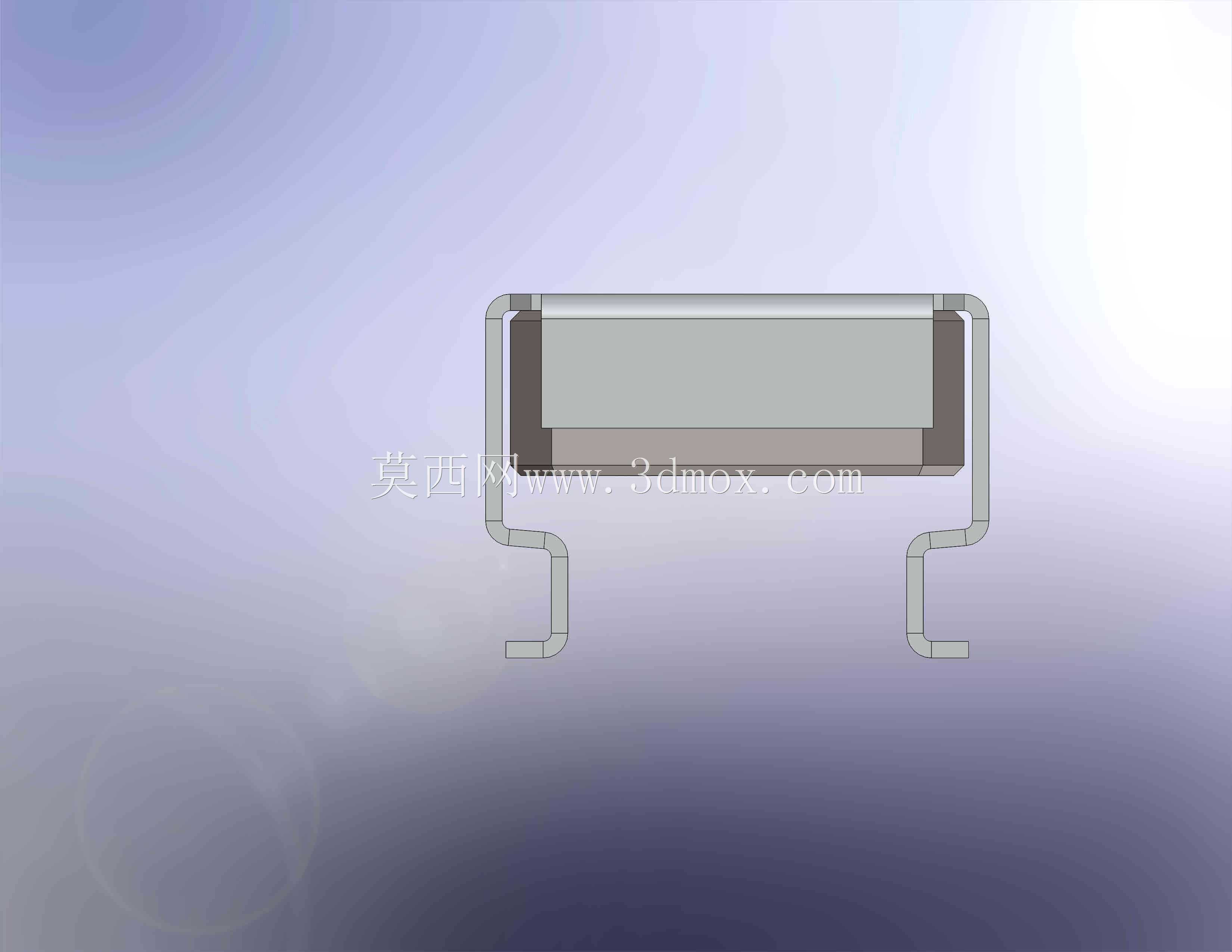

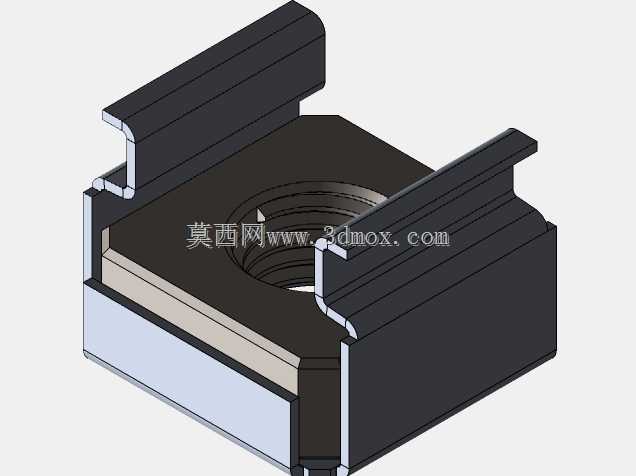

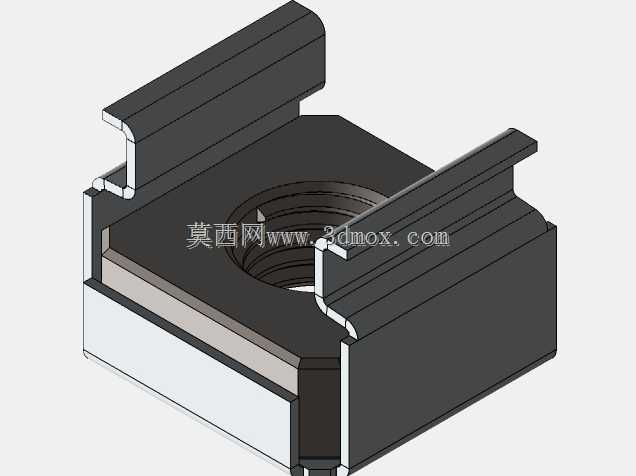

　　建模时需要重点表达保持架的折弯关系和螺母的包容结构。外部保持架顶部为近似方形承托面，中心开设大于螺纹外径的让位孔，保证螺钉穿过时不与支架干涉；四周折弯形成围边，用于限制螺母脱出；底部两侧伸出弹性卡脚，卡脚末端带翘起导向段，压入孔位时先受迫收缩，越过板材后张开锁定。内部螺母外形通常为方形或带倒角的块状结构，置于保持架腔内，其厚度与围边高度之间保留适当间隙，这正是浮动功能的来源。

　　外形与安装边界方面，M6规格适配常见机柜方孔和标准板厚，设计时应明确卡爪张开尺寸、卡接有效板厚、方孔边长、螺母中心到支架边缘的距离以及顶部承托面宽度。若卡爪过长，锁定后容易松动；若折弯间隙过小，螺母无法浮动；若中心孔与螺纹同轴度偏差过大，螺钉穿入时会产生偏载。表面处理可采用镀锌、锌镍合金等方式，以提高防锈能力和导电连续性。

　　结构设计思路偏向快速装配与可维护性：保持架承担定位、防脱和弹性卡接功能，螺母承担螺纹承载功能，二者分工明确。受力时，螺钉预紧力通过螺母端面传递到保持架承托面，再扩散到钣金孔周边；卡爪主要防止零件从孔位脱落，不应作为主要承拉结构。三维建模中应保留折弯圆角、卡爪斜面、螺母倒角和装配间隙，便于后续检查干涉、生成展开件或进行卡接受力分析。
