32A规格2P+E工业面板式插座结构

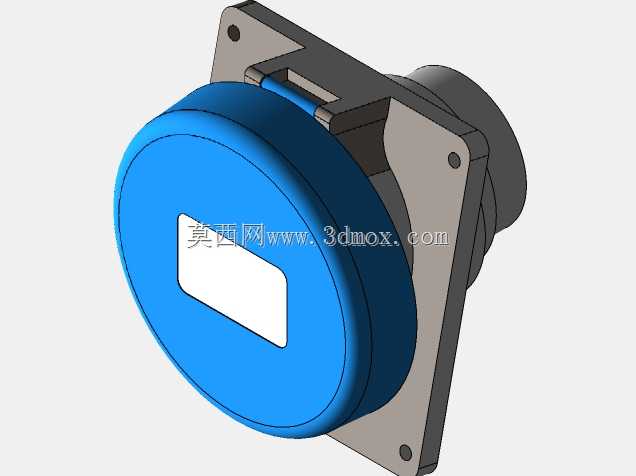

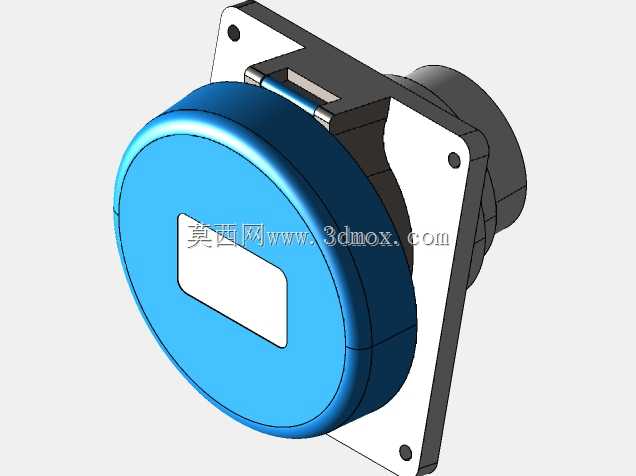

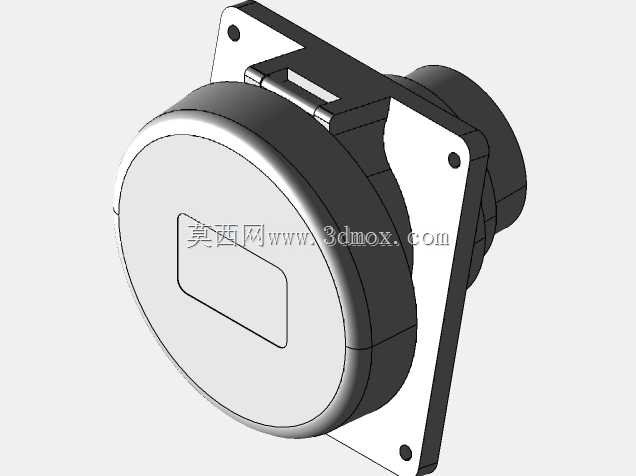

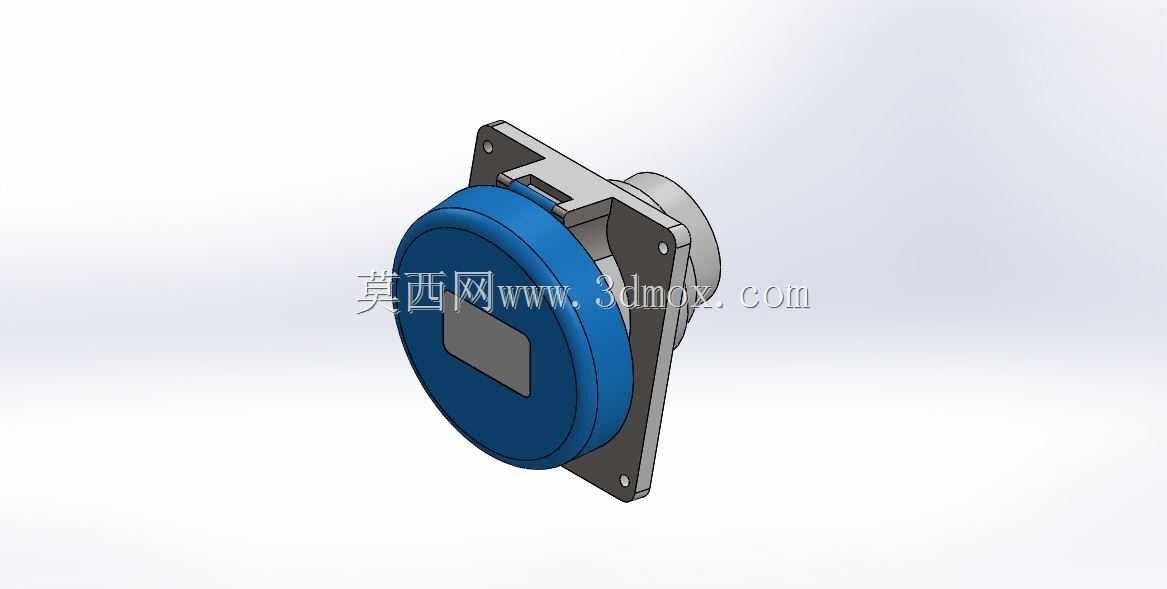

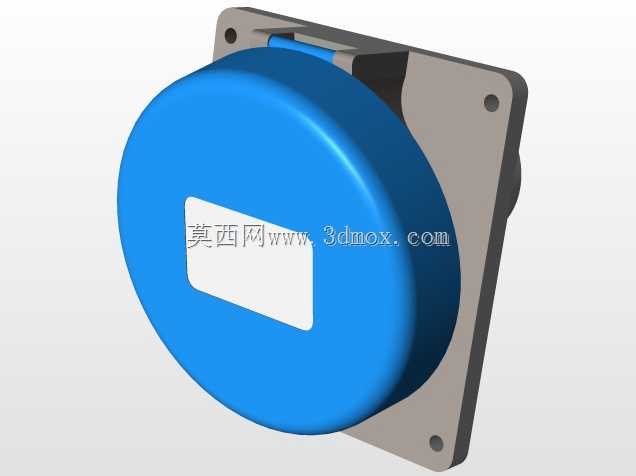

　　在工业配电、移动设备供电、临时作业工位布线的场景里，这类带接地极的32A插座是低压交流供电回路里的核心接插部件，区别于民用插座的低载流设计，它的结构强度、接触可靠性、安装适配性都围绕工业场景的频繁插拔、振动工况、大载流需求做了针对性优化。从安装边界来看，这款插座的法兰安装面尺寸控制在100x91mm，属于标准面板开孔适配规格，安装时不需要在设备壳体或配电面板上做非标的扩孔加工，方形法兰的四个安装孔位对称分布，能兼容M4规格的紧固螺丝，安装后法兰面与安装面板贴合紧密，蓝色的密封胶圈嵌在法兰与壳体的衔接位置，能在安装后形成贴合密封，阻挡粉尘、飞溅水渍进入安装腔体内部，适配车间、户外临时配电、设备端供电输出等有一定防护要求的场景。

　　从功能特性上看，2P+E的极数配置对应单相交流供电的火线、零线加接地极，32A的额定载流能力可以承载最高7kW左右的单相负载，足够覆盖工业手持设备、小型移动加工机具、临时作业照明回路、检修工位供电的需求，插合端的三个接触极呈三角分布，接地极的位置与相线、零线极有明确的位置区分，能避免插合时的极性错接，插套内部采用弹性铜质接触件，插合后接触面积充足，能降低大电流通过时的接触电阻，减少长期载流时的发热问题，插合端的外圈设置有定位导向结构，与对应规格的插头插合时能自动对位，不需要反复调整角度就能顺利插合，频繁插拔时也不会出现插套偏磨、接触件变形的问题。

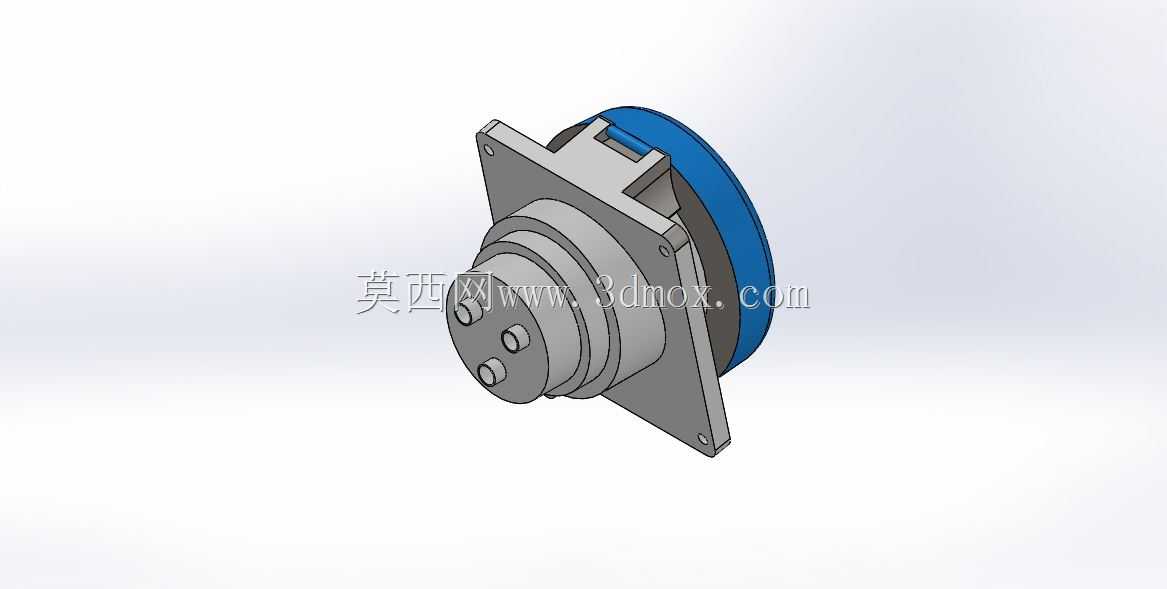

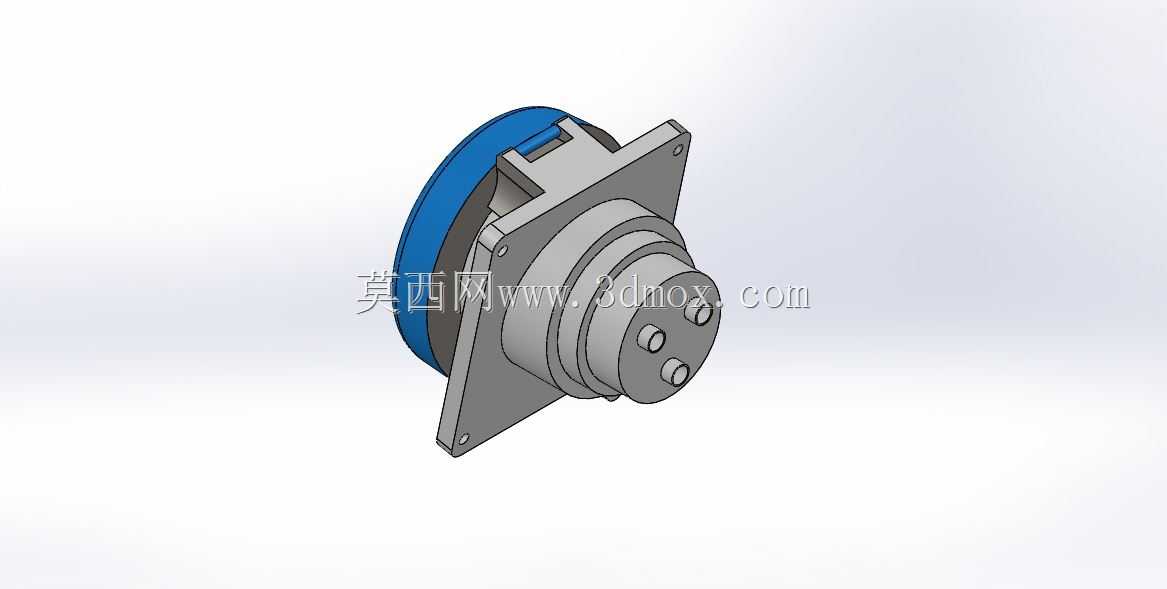

　　设计思路上，这款插座采用前后分体的装配结构，法兰安装板作为承载基体，接触组件从法兰后侧装入，前端的插合腔体做了加厚的绝缘壁厚，能避免极间击穿、外部磕碰导致的绝缘层破损，后侧的接线端设置有独立的接线腔，接入线缆时不需要拆解整个插座的前端结构，只需要打开后侧的接线端盖就能完成相线、零线、接地线的压接固定，接线腔内部预留了足够的线缆弯折空间，适配6平方毫米规格的多股铜芯线缆接入，线缆引入位置设置有锁紧结构，接入线缆后能锁紧线缆外护套，避免外力拉扯线缆导致接线端子松脱。

　　在实际设备选型应用中，这类插座常被安装在工业设备的机身侧壁、检修电源箱面板、移动配电盘的输出位，作为固定端的供电输出接口，与同规格的32A 2P+E插头配合，实现供电回路的快速连接与断开，不需要每次接驳设备时都做硬线接线，大幅提升现场设备接驳的效率，同时带接地极的配置能在设备出现漏电故障时快速将故障电流导入接地系统，保障作业人员的用电安全。结构建模时，需要重点关注法兰安装孔的位置度、插合端极柱的同轴度、密封胶圈的槽位尺寸，这些尺寸直接影响安装适配性、插合顺畅度与防护性能，若安装孔位偏差超过0.5mm，就会出现安装时螺丝无法对位的问题；若极柱位置偏差过大，会导致插头无法正常插合，或是插合后接触不良出现发热；密封槽的尺寸如果与胶圈线径不匹配，安装后会出现胶圈压缩量不足或是过度压缩的问题，直接影响防护等级。整个壳体采用绝缘工程塑料材质，具备足够的抗冲击强度与耐温性能，在车间环境下接触切削液、润滑油飞溅时也不会出现材质老化开裂的问题，适配工业场景的复杂使用环境。
