63A三相带接地工业航空插头结构

　　做工业现场配电设计这么多年，大电流接插件的选型和结构校核一直是容易出问题的环节，尤其是户外施工、临时配电、重型设备接驳这类场景，插头的可靠性直接决定整条供电链路的稳定性。这款63A规格的3P+N+E插头，核心适配三相五线制的低压配电系统，3根相线、1根中性线加1根接地极的配置，刚好满足额定电压下63A大电流的传输需求，常见于建筑工地临时配电箱接驳、大型舞台演出设备供电、港口码头移动式起重设备电源接入、厂区生产线临时移位供电这类需要频繁插拔、对连接可靠性要求高的场景。

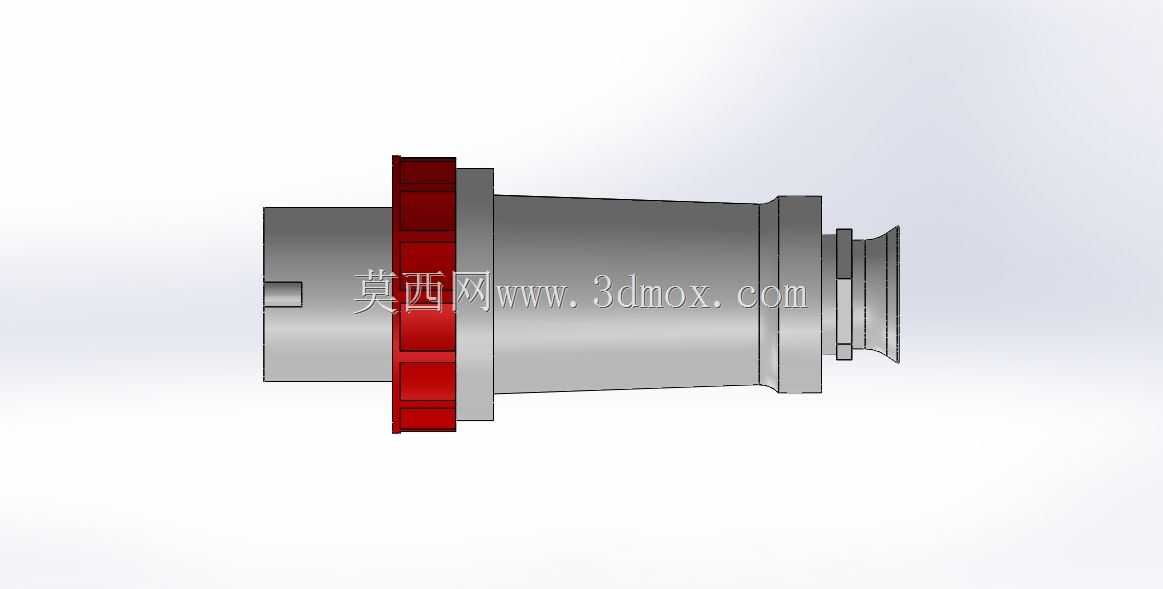

　　从结构设计逻辑来看，这款插头采用了圆柱式插接本体，整体轴向总长度控制在250mm，这个尺寸是经过多场景适配校核的——既不会因为本体过短导致内部接线空间局促，操作人员压线时手部操作空间不足，也不会因为长度过大在狭窄的设备接线舱内出现干涉，尤其是在设备侧插座安装位置贴近舱壁、周边有布线桥架或其他元器件的场景下，250mm的轴向长度能保证插头插接完成后，尾部的线缆弯曲半径满足常规橡套电缆的敷设要求，不会出现线缆根部过度弯折导致线芯断裂、外护套破损的问题。插头中部设置的红色锁紧环是核心的功能结构，插接到位后旋转该环体，即可实现插头与对应插座的卡扣锁紧，避免现场设备拖拽线缆、人员误碰导致的插头松脱断电，同时该锁紧结构配合本体的密封结构，能达到常规户外使用的防尘防溅要求，适配雨天户外、多粉尘车间这类相对恶劣的使用环境。

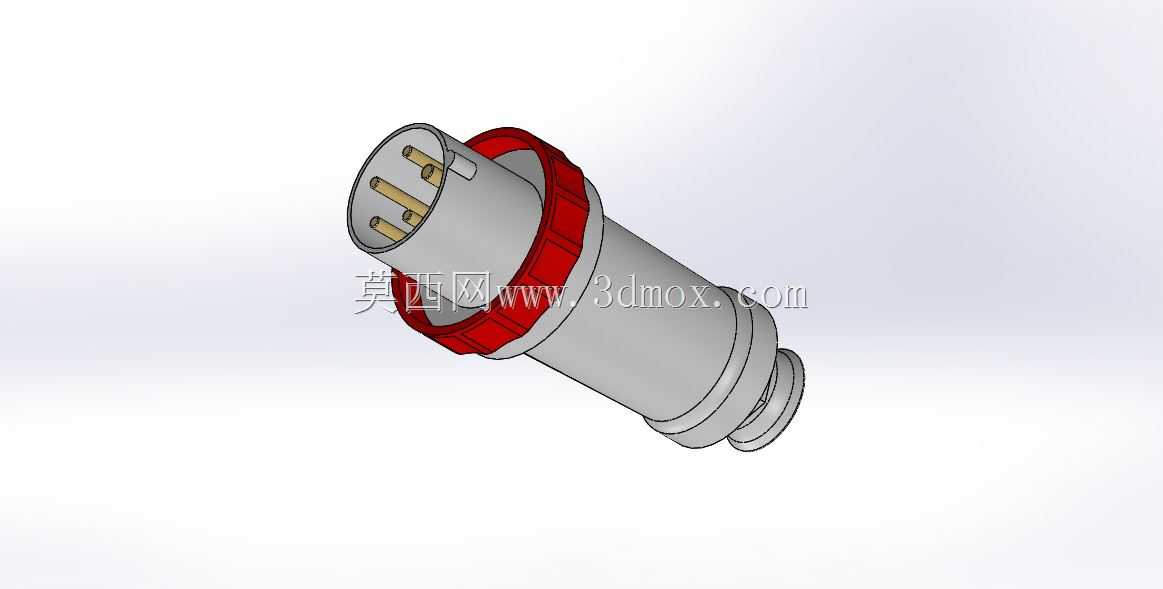

　　插接触头的排布采用同轴圆周均布设计，接地极的位置做了防呆错位处理，从根源上避免插接时相序接反、接地极错插的问题，这一点在移动设备频繁接驳的场景下尤为重要——很多现场临时接线的故障都源于相序接反导致的电机反转，或是接地未可靠接通带来的漏电风险。本体尾部的线缆锁紧结构采用锥面夹紧式设计，接入线缆后拧紧尾部压盖，即可通过内部的橡胶密封套抱紧线缆外护套，一方面能固定线缆，避免外力拖拽时拉力直接作用在内部接线端子上导致线芯松脱，另一方面也能阻挡外部的水汽、粉尘从线缆进线位置进入插头内部，降低内部触头氧化、短路的风险。

　　从安装边界来看，这款插头适配的线缆外径范围覆盖了常规63A载流量对应的橡套软电缆规格，接线端子采用压接式结构，不需要额外焊接，现场施工时剥除对应长度的线芯绝缘层，插入端子后用压线钳压接牢固即可完成接线，对现场施工人员的操作要求更低，也能减少虚接导致的触头过热问题。插头本体的绝缘部分采用高强度工程塑料材质，具备足够的抗冲击性能，即便现场施工时不慎从1米左右的高度跌落，也不会出现壳体开裂、内部结构错位的问题，适配工业现场相对粗放的使用环境。

　　在实际选型匹配时，需要注意这款插头必须和同规格的63A 3P+N+E插座配对使用，不同电流等级、不同极数的产品因为插针排布和直径的差异无法互插，从结构上避免了错插导致的过载、短路风险。另外在安装布线时，插头尾部的线缆要预留足够的弯曲长度，不要让线缆处于长期受拉的状态，锁紧环插接到位后要确认卡扣完全卡入插座的对应卡槽，避免使用过程中松脱。对于需要在水下、强腐蚀环境使用的场景，还需要额外搭配对应的防护等级升级附件，这款基础结构的插头主要适配常规工业户外、室内的大电流接驳场景，在结构设计上平衡了操作便捷性、连接可靠性和环境适应性，能覆盖绝大多数工业临时配电、移动设备供电的使用需求。
