工业传动用精密滚子链外链节结构

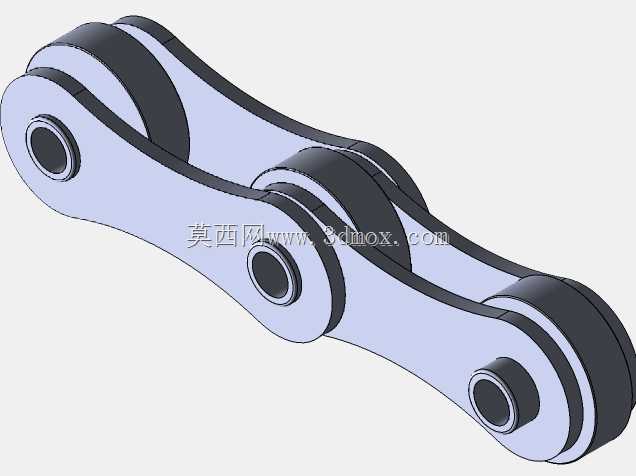

　　链传动作为机械传动系统中应用极广的动力传递形式，在输送线、农机、工程机械、轻工自动化设备中承担着远距离、重载工况下的动力传输任务，而链环也就是外链节，是组成整条滚子链的核心基础单元，其结构精度、配合公差直接决定了整链的使用寿命、传动平稳性与负载能力。从实际工程应用场景来看，这类外链节普遍适配节距25.4mm及以下规格的标准滚子链，在食品输送线、包装设备主传动、物流分拣线驱动机构、摩托车发动机正时系统、农用收割机割台传动等场景中大量使用，相比带传动不存在打滑问题，相比齿轮传动对安装中心距的容错率更高，能在多尘、淋水、有轻度油污的恶劣工况下保持稳定传动。从结构设计逻辑来看，该外链节采用标准双外链板压装销轴的结构形式，

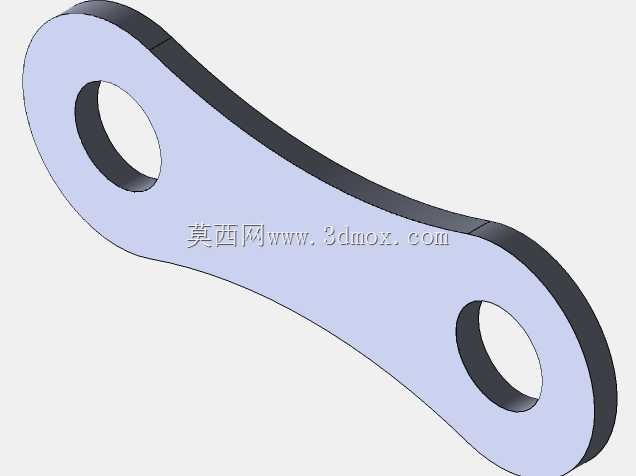

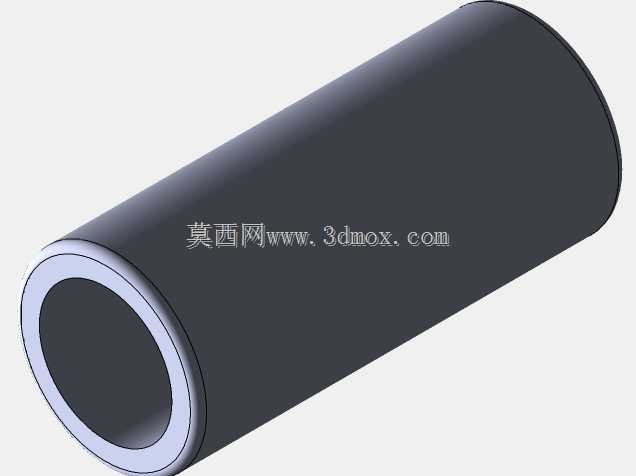

　　两片外链板采用对称式冷镦后冲压成型的平板结构，板身做了等强度圆弧过渡，在销轴孔位置做了局部加厚强化，避免链板在反复交变拉应力作用下出现孔位开裂的失效问题；销轴与外链板之间采用过盈压装配合，过盈量控制在0.02-0.04mm区间，保证传动过程中销轴不会与外链板发生相对转动，避免外链板孔位磨损失效。销轴两端伸出外链板的长度严格控制在0.3-0.5mm，既保证压装后铆接余量充足，又不会因为伸出过长与相邻链节、设备护板发生运动干涉。从配合关系来看，该外链节需要与配套的内链节完成铰接装配，内链节的套筒会套在销轴外侧，套筒与销轴之间采用间隙配合，间隙值控制在0.01-0.02mm，保证铰接转动灵活无卡滞，

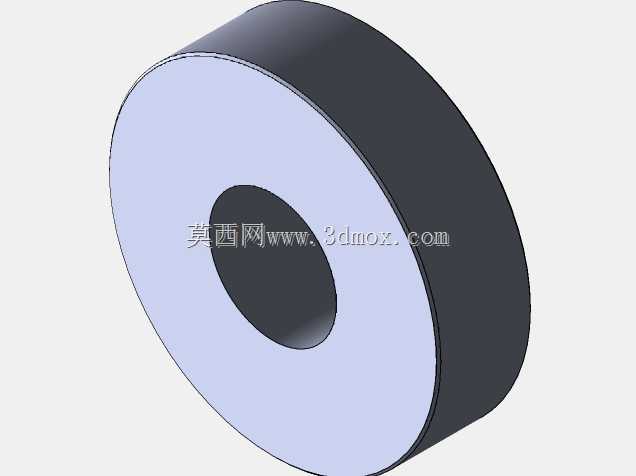

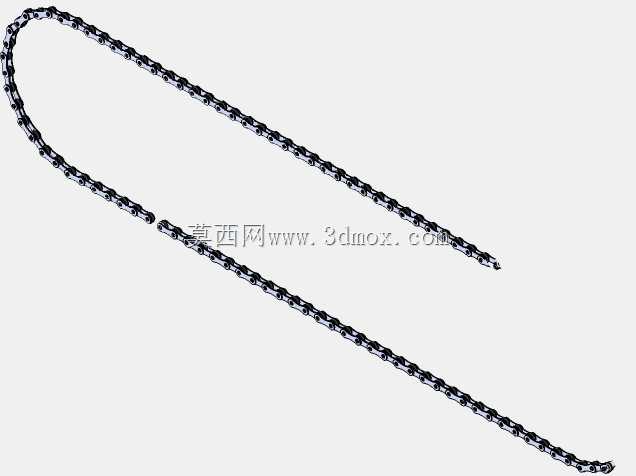

　　同时不会因为间隙过大导致传动过程中冲击噪音过大；套筒外侧装配的滚子与套筒之间同样采用小间隙配合，当链条与链轮啮合时，滚子可以在链轮齿槽内自由转动，将滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，提升整链的使用寿命。从安装边界尺寸来看，该链节的链板高度、销轴直径、链板厚度均严格遵循通用滚子链的标准尺寸规范，装配后整链的最小回转半径符合对应节距链条的弯曲要求，不会出现链节卡滞无法绕链轮转动的问题；链板表面做了发黑防锈处理，能适应常规车间环境下的存储与使用需求，若用于腐蚀工况则可更换为不锈钢材质的链板与销轴。在建模过程中，需要严格控制各配合面的同轴度公差，销轴两端的同轴度需要控制在0.01mm以内，

　　两片外链板的销轴孔位置度公差不超过0.015mm，否则压装后会出现销轴偏斜，导致链条转动卡滞、磨损加快的问题；同时链板的外轮廓需要做倒钝处理，去除冲压产生的锐边毛刺，避免装配过程中划伤操作人员，也防止锐边在传动过程中剐蹭设备其他部件。在实际选型替换时，需要确认该链节的节距、销轴直径、内节内宽参数与原有链条匹配，不能仅看外观尺寸近似就强行替换，否则会出现啮合不良、跳齿、过早断裂等问题；装配过程中需要采用专用压装工具将销轴压入外链板，禁止直接敲击销轴端面，避免销轴变形导致配合间隙异常；整链装配完成后需要手动盘动检查各链节转动灵活性，若存在局部卡滞的链节需要及时拆解检查配合尺寸，排除毛刺、同轴度超差等问题后再投入使用。从失效预防的设计角度来看，外链板的受力主要是循环拉应力，在启动、制动瞬间还会承受冲击载荷，因此链板的材料选用40Mn合金钢，经过调质处理后硬度达到HRC38-42，既保证足够的抗拉强度，又具备一定的韧性，能承受瞬时冲击载荷不会发生脆断；销轴采用20CrMnTi材料，表面渗碳淬火后硬度达到HRC58-62，芯部保持足够韧性，保证铰接位置耐磨的同时不会因为冲击出现断裂。在输送线应用场景中，若链条需要承载较重的工件，还可以在该外链板上额外加装附件弯板，用于固定工装板或者推块，此时需要在外链板对应位置预留安装螺纹孔，孔位需要避开链板的应力集中区域，避免开孔后链板强度下降过多导致断裂。
