辊道输送床侧导向改造结构

　　这套改造结构针对现有辊道输送床在实际产线运行中暴露出的物料偏摆、侧向滑落、对接工位定位不准等问题展开，整体保留原有输送床的主体承载框架与辊子排布逻辑，仅在侧向增加导向限位组件并对支撑横梁做适配性调整，属于产线不停机迭代阶段常用的低成本改造方案，在电子件周转、小件包装输送、工位间物料转运场景中适用性很强。

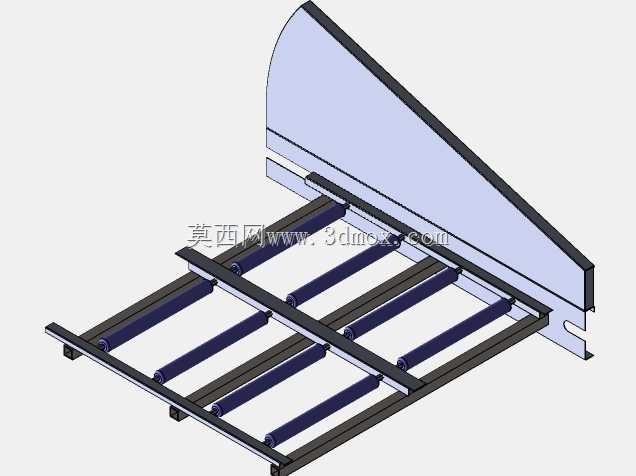

　　从现场使用逻辑来看，未改造的平辊输送床仅靠辊面摩擦力带动物料前行，当物料重量偏轻、输送速度存在波动，或者上下游工位对接存在小幅高度差、角度偏差时，物料很容易在输送过程中向一侧偏移，轻则偏离后续抓取、分拣工位的作业基准，重则直接从辊道侧边掉落，造成工件磕碰损伤。本次新增的侧导向挡板沿输送方向通长布置，挡板下段做折边处理，通过间隔分布的连接角件与下方两根纵向承载梁锁固，挡板工作面高出辊面的高度根据常见输送料箱的侧边高度设定，既能够挡住料箱侧壁强制纠正偏摆轨迹，又不会高出料箱过多影响人工取放或者机械手的下行取料路径。挡板的进料端做了大角度圆弧外扩引导，圆弧段从最外侧的导入位置平滑收窄到与输送方向平行的直段，当物料从上游工位以小幅偏角进入辊道时，首先接触圆弧引导面，在辊子持续输送的推力下沿圆弧面逐步滑移归正，不会出现硬撞击导致物料卡滞、倾翻的问题。

　　原有输送床的承载部分采用多根平行布置的输送辊，辊子两端搭在两侧的纵向支撑梁上，梁体采用标准型钢裁切而成，辊子之间保留均匀间隙，既可以减少输送面的摩擦阻力，也能让碎屑、灰尘从间隙落下，避免辊面垫起物料造成运行颠簸。改造时在原有纵向梁的基础上，增加了多根横向连接撑杆，撑杆跨接在两侧梁体之间，间隔布置在导向挡板的连接点位下方，一方面抵消侧导向挡板受到物料侧向挤压时产生的弯矩，避免长期受力后梁体出现外张变形，另一方面也把整个辊道框架的横向刚性提升一个等级，让长距离输送段的整体扭转变形量控制在允许范围内。

　　安装边界方面，整套改造组件完全适配原有输送床的安装孔位，不需要对原有辊子、驱动端做拆卸改动，现场施工时只需要在纵向梁的对应位置标记连接点位，通过螺栓紧固件把横向撑杆、导向支架、侧挡板依次锁紧即可，改造后的整体外宽仅在原设备基础上增加挡板及安装支架的厚度，不会过多占用产线两侧的通行与维护空间。导向挡板的工作面做了顺滑处理，没有突出的紧固件头，物料侧边沿挡板滑动时不会被勾挂，挡板下部与辊面之间预留了足够的安全间隙，既不会碰到转动的辊子造成摩擦异响，也能避免薄型物料从侧边缝隙窜出。

　　设计过程中优先考虑了改造件的互换性，所有支撑件、连接件都采用通用型钢与标准紧固件加工，后期如果输送物料的规格发生变化，只需要调整挡板的安装高度或者更换不同引导弧度的进料段，不需要重新制作整套输送机架。针对输送方向上的不同工位需求，侧导向结构还可以根据现场布局只在易偏摆的区段加装，不需要整线满铺，在保证限位归正功能的前提下控制改造工作量。框架的各焊接、连接点位都对应实际受力方向做了加强，物料侧向撞击挡板的载荷会通过连接角件直接传递到横向撑杆，再分散到两侧纵向主梁上，不会出现单点受力导致支架焊缝开裂的问题，长期运行下的结构稳定性能够满足连续班次生产的使用要求。
