通讯设备隔离器防护外罩壳体结构

　　这套隔离器外罩结构，最初是面向通讯基站内部信号隔离单元的防护需求做的配套壳体设计，现场调试时我们碰到过不少同类痛点：基站机柜内部走线密集，隔离模块本身带电且对电磁屏蔽有要求，裸露安装既容易被运维人员误触，机房积灰、冷凝水顺着机柜缝隙滴落也会直接影响模块接插件的接触可靠性，早期用简易折弯铁皮临时遮挡的方案，边角缝隙大，拆装时还得拧掉五六颗固定螺丝，后期扩容检修效率极低。

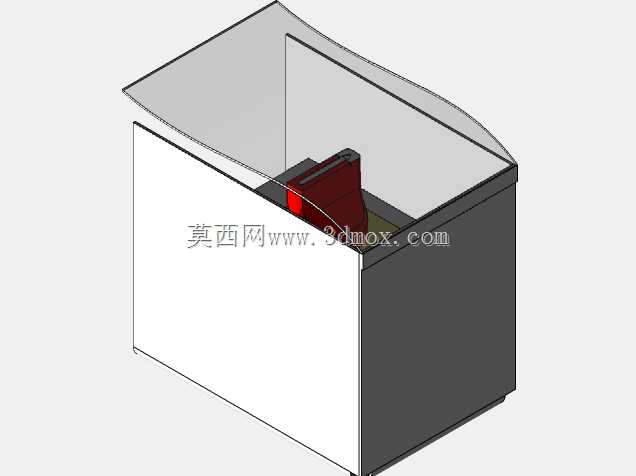

　　做这套罩体结构的时候，我们先把内部隔离模块的安装边界全部核对了一遍：模块本体是立式安装在机柜安装板上，顶部接线端子高出模块本体约40mm，侧面预留的插拔操作空间不能小于30mm，不然运维插接线的时候手指伸不进去。罩体整体采用分体开合式结构，下半部分是固定式围框，直接通过底部四个翻边孔固定在机柜安装梁上，围框的内侧做了10mm高的挡边，哪怕机柜顶部有少量冷凝水顺着内壁流下来，也会被挡边截住顺着围框外侧的导流槽排到机柜底部的集水位置，不会渗到模块的接线区域。上半部分的翻盖罩采用薄钢板折弯成型，边缘做了全包边卷边处理，一方面是避免薄钢板的锐边割伤运维人员的手，另一方面卷边内部可以嵌装导电泡棉密封条，翻盖扣合之后密封条和下半围框的顶面完全贴合，既可以阻挡机房内的灰尘进入罩内，导电泡棉还能把上下两部分壳体连通成等势屏蔽体，把隔离模块工作时产生的杂散电磁信号约束在罩体内部，避免干扰同机柜内其他通讯板卡的正常运行。

　　翻盖的铰接位置我们没有选常规的外露合页，而是在罩体后侧做了一体式的折弯转轴卡槽，装配的时候直接把翻盖后侧的折弯轴卡进下半围框的卡槽里就行，不用额外采购合页零件，既减少了装配零件数量，后期要完全拆下翻盖的时候，只要把翻盖打开到接近90度的角度就能直接把轴从卡槽里取出来，不用拆卸任何固定螺丝，现场检修的时候非常方便。翻盖的前侧做了快拆式卡扣结构，扣合之后卡扣自动卡紧下半围框的凸边，需要打开的时候只要用手指按压卡扣的解锁位就能掀开，不需要借助螺丝刀之类的工具。

　　从安装边界来看，整套罩体的外形尺寸完全适配标准19英寸通讯机柜内部的6U安装空间，宽度方向和相邻的其他设备模块预留了15mm的间隙，不会和旁边的设备产生安装干涉，底部固定孔的孔位完全匹配机柜通用安装梁的方孔间距，不需要在现场重新打孔定位。罩体内部的净空尺寸比隔离模块的最大外轮廓每边都大出20mm，一方面是给模块工作时的散热留出空气流通间隙，避免罩内积热导致模块温度过高，另一方面也兼容同系列不同小型号的隔离器安装，不用为了细微的尺寸差异重新开罩体的加工模具。

　　罩体的侧面我们预留了两个穿线缺口，缺口位置配了可撕式的橡胶护线盖，现场走线的时候可以根据线缆的直径撕掉对应数量的挡片，线缆穿过去之后橡胶盖紧紧裹在线缆外皮上，既不会把线缆外皮割破，也能把穿线位置的缝隙封住，避免灰尘从穿线位置进到罩体内部。翻盖的顶面做了微向内倾斜的折弯造型，既提升了薄钢板罩体的整体刚性，拿在手里不会轻易产生变形，万一有工具从机柜上方滑落碰到罩顶，斜面也能把冲击力卸掉，不会直接把冲击力传到内部的隔离模块上。

　　在实际通讯机房的应用场景里，这类隔离器护罩不光用在基站机柜里，在厂区内部的通讯交换机房、数据中心的列头柜里，只要是安装信号隔离器、光电隔离模块的位置，都可以用这套结构做防护。设计的时候我们也考虑了钣金加工的工艺性，整个罩体所有折弯边的折弯半径都统一取1.5mm，适配常规数控折弯机的刀具，不需要定制特殊刀具，展开之后的板材排版可以最大化利用标准冷轧钢板的幅面，减少边角料的浪费。罩体表面做静电喷塑处理，颜色选用机房设备通用的浅灰色，和机柜内部其他设备的外观保持协调，喷塑层的绝缘性能也可以避免罩体和模块外壳出现意外短接的情况。

　　结构校核的时候我们重点验证了翻盖反复开合的寿命，一体式折弯转轴经过上千次开合测试也没有出现断裂或者卡槽松脱的情况，导电泡棉密封条经过长期压缩之后依然可以保持足够的回弹量，保证屏蔽和防尘性能不会衰减。和市面上常见的整体式焊接罩壳相比，这种开合式结构不用在检修的时候把整个罩体全部拆下来，也不会出现拆下的罩体无处放置、固定螺丝掉落进机柜深处的麻烦，非常适合通讯机房运维频次高、内部设备排布密集的使用场景。
