通讯设备内置隔离器盖B结构设计

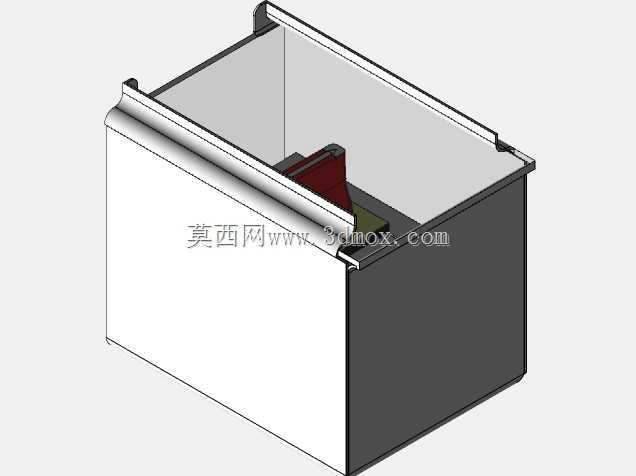

　　该隔离器盖属于通讯设备内部的配套防护结构件，主要应用于通讯基站射频单元、工业通讯信号处理模组、嵌入式通讯终端的信号隔离模块安装场景，核心作用是为内部的信号隔离元器件提供物理防护、电磁屏蔽边界与安装定位基准，避免模块在设备运行过程中受到相邻元器件的电磁串扰，同时阻隔设备内部的灰尘、凝露直接接触隔离器核心电路，提升通讯信号传输的稳定性。从结构设计逻辑来看，该构件采用盒体式半开放结构，主体侧壁采用折弯成型的钣金结构，侧壁翻边位置预留了连续的安装卡槽，可直接卡入设备内部的安装导轨，无需额外设计复杂的固定支架，装配时可直接沿导轨滑入到位，适配通讯设备内部模块化快装的装配需求，能够有效减少现场装配的工序时长，降低装配过程中的零件损耗。

　　盒体内部设置了倾斜式的限位挡边，对应隔离器模块的出线端位置做了避让缺口，挡边的倾斜角度经过匹配设计，刚好贴合隔离器模块的侧面斜度，装入后可限制模块在盒体内的横向窜动，避免设备在运输、运行振动过程中模块出现移位，导致接线端子松脱、信号接触不良的问题。盒体顶部的翻边做了内卷边处理，一方面消除钣金裁切后的锐边，避免装配人员操作时被割伤，另一方面内卷边形成的加强筋结构可提升盒体开口处的结构强度，避免长期使用后开口出现变形，导致模块装入后出现间隙、屏蔽效能下降的问题。从安装边界来看，该构件的外形尺寸适配标准6s规格的通讯模块安装仓，外部长宽尺寸与仓体内壁预留0.2mm的装配间隙，既保证构件可以顺利推入安装位，

　　又不会因为间隙过大导致装配后出现晃动；侧壁的厚度根据屏蔽效能要求做了匹配设计，在满足电磁屏蔽要求的前提下尽可能控制材料厚度，降低构件整体重量，减少对设备内部安装架的负载。盒体底部预留了两个定位凸点，对应安装仓底部的定位凹槽，滑入到位后凸点卡入凹槽，可实现装配位置的自动锁定，无需额外加装紧固件，后期维护拆卸时只需稍用力向上抬起即可抽出构件，方便内部隔离器模块的检修更换。在细节设计上，盒体内部对应隔离器模块的发热位置预留了散热间隙，模块装入后与盒体内壁之间保留3mm的空气流通通道，可将模块工作时产生的热量通过间隙传导至盒体侧壁，再通过侧壁与设备内部散热风道的接触将热量带出，避免隔离器模块因为积热出现工作参数漂移，影响通讯信号的隔离效果。

　　构件的所有折弯转角处都做了圆角过渡处理，避免应力集中导致钣金件出现开裂，同时圆角过渡也不会划伤装入模块的外层绝缘层，杜绝绝缘破损带来的电路短路风险。该结构在设计时充分考虑了通讯设备内部的装配兼容性，可适配同规格不同厂商的隔离器模块安装，无需针对不同厂商的模块单独调整结构尺寸，具备较强的通用适配性，能够降低通讯设备生产过程中的零部件种类管理成本，提升装配线的物料周转效率。
