拖车挂接牵引连接装置结构设计

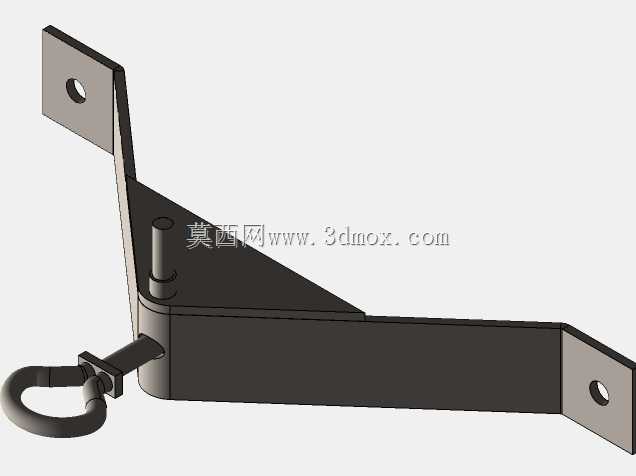

　　该挂接装置主要应用于轻型拖挂场景下主车与后挂单元的刚性连接环节，常见于小型旅居挂车、工具拖板、户外作业小型拖具的牵引接驳，承担行驶过程中纵向牵引力传递、行驶工况下挂接端限位约束的核心作用，是拖挂系统中直接决定连接可靠性与行驶安全性的关键受力构件。从结构受力逻辑来看，装置采用三角加强式主臂构型，主承载臂为等截面矩形长条结构，两端分别设置带安装孔的固定翼板，翼板与主臂之间通过三角斜撑板做满焊式加强连接，从根源上规避悬臂结构受交变载荷时的根部应力集中问题，避免长期牵引工况下出现焊缝开裂、臂体变形的失效风险。主臂靠近前端牵引端设置铰接式销轴结构，销轴与牵引吊环之间采用间隙配合装配，既保证牵引过程中吊环可随行驶姿态做小角度偏转，

　　适配主车与挂车在起伏路面、转向工况下的相对角度变化，又能通过销轴的径向承载传递全部纵向牵引力，销轴端部设置限位台阶防止工作过程中轴向窜动脱出。牵引端采用封闭环形吊环结构，吊环与连接轴之间做一体式铰接设计，吊环截面为圆形实心结构，可适配通用型拖车钩、牵引销的连接尺寸，无需额外转接件即可完成快速挂接，环形结构无尖锐受力棱角，能避免挂接操作过程中磕碰损伤，同时在牵引受力时载荷沿环体均匀分布，不会出现局部应力过载断裂的问题。从安装边界来看，两端固定翼板上的安装孔为等直径圆孔，孔位间距与主车尾部、挂车前端的通用安装梁位尺寸匹配，安装时可通过螺栓直接固定在对应承载梁的安装面上，无需对原有车体结构做额外打孔改造，翼板与主臂的垂直角度经过适配调校，

　　安装完成后主臂保持水平受力状态，不会出现倾斜受力带来的附加弯矩。设计过程中充分考虑实际使用的工况冗余，主臂的截面尺寸、斜撑板的厚度、销轴的直径均按照轻型拖挂额定牵引载荷的1.5倍做强度校核，可覆盖常规铺装路面行驶、轻度非铺装路面颠簸的受力需求，同时整体结构无冗余突出部件，安装完成后不会超出车体尾部的安全边界，不会影响主车尾部的离去角参数，避免通过起伏路面时出现装置刮蹭地面的问题。结构上所有焊接位置均做圆角过渡处理，没有尖锐的应力集中棱边，既提升焊接部位的疲劳强度，也能减少安装、挂接操作过程中的划伤风险。铰接销轴位置预留有润滑脂加注空间，长期使用时可定期加注润滑脂减少铰接面的磨损，延长构件的整体使用寿命，无需频繁拆解维护。

　　吊环的内孔尺寸适配市面主流的拖车球、牵引钩规格，挂接操作时可直接对位卡入，配合保险销锁定后即可完成可靠连接，单人即可快速完成挂接与拆卸操作，无需额外辅助工具。在实际使用场景中，该装置可传递起步、加速时的纵向牵引力，也能承受制动工况下挂车带来的纵向冲击载荷，铰接结构的自由度设计可抵消转向、上下坡时主挂之间的角度差，避免刚性连接带来的结构别劲问题，防止固定螺栓受剪切力断裂。整体结构采用等强度设计思路，在保证承载能力满足使用要求的前提下，尽可能控制构件的整体重量，不会给车体尾部带来过多的附加载荷，同时外露的安装面平整，后期可根据使用需求加装防脱卡扣、线束固定座等附属配件，适配不同拖挂场景的个性化使用需求。
