带侧挡边辊道式输送机支撑底座结构

　　在车间内部件周转、仓储线物料转运、生产工序间工件传递的场景里，这类带侧挡边的辊道支撑底座是散件、箱装件短距离输送单元的核心承载部件，区别于长距离皮带输送机架体，这类底座更适配工位旁的短段接驳、工件转向过渡、装卸料端的临时承载需求，不需要配套长距离张紧、纠偏结构，整体结构更紧凑，安装调试的灵活度更高。从实际使用场景来看，这类底座常布置在装配线末端、仓储分拣口、机加工工序出料端，用来承接从上游设备送出的工件，通过辊道的无动力滚动减少工件推移的摩擦力，侧挡边的设置可以避免工件在推移过程中从侧边滑落，尤其是输送带棱角的金属件、包装规整度不足的周转箱时，侧挡的防护作用能大幅降低工件掉落磕碰的风险。从功能特性上看，

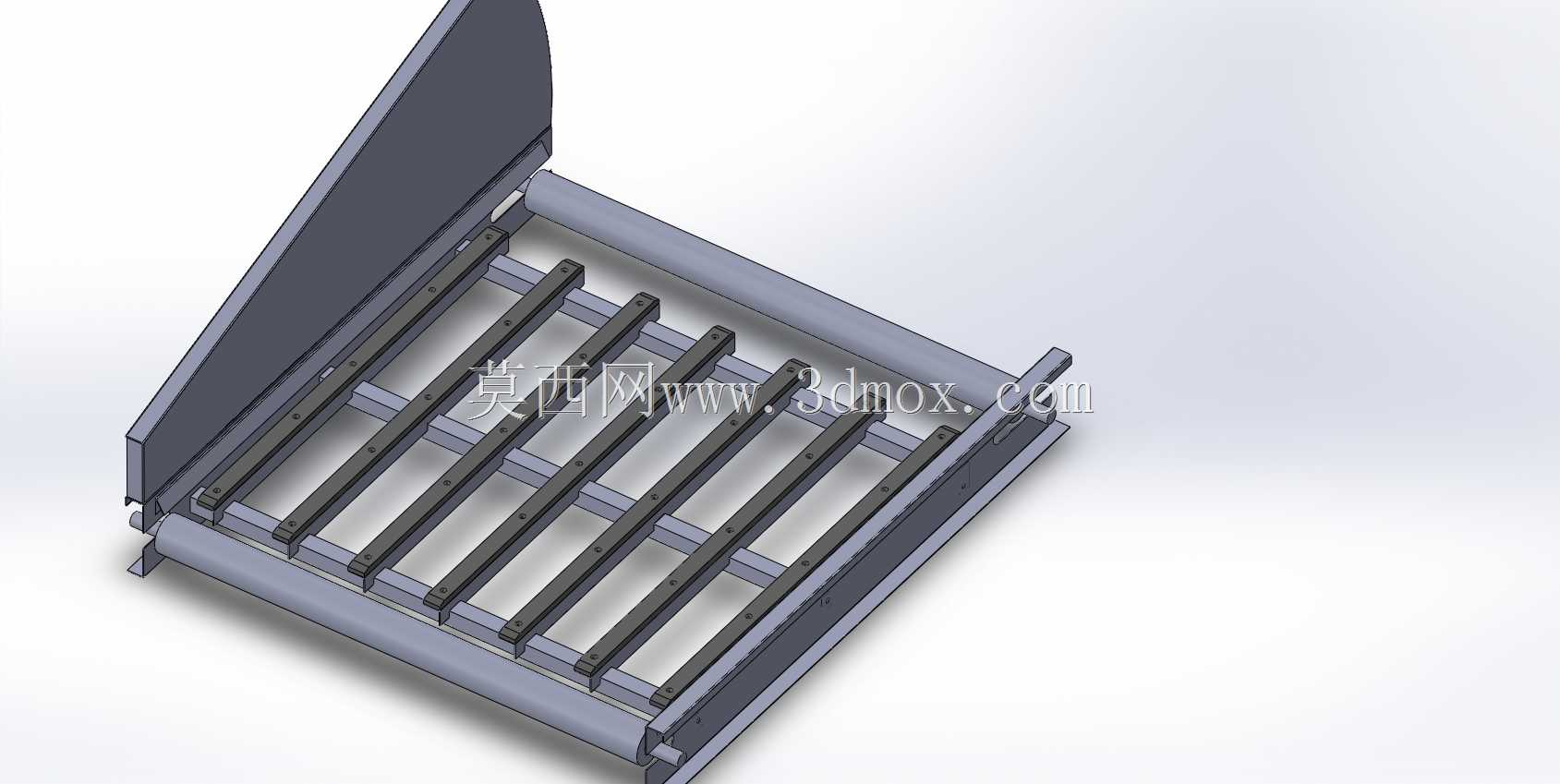

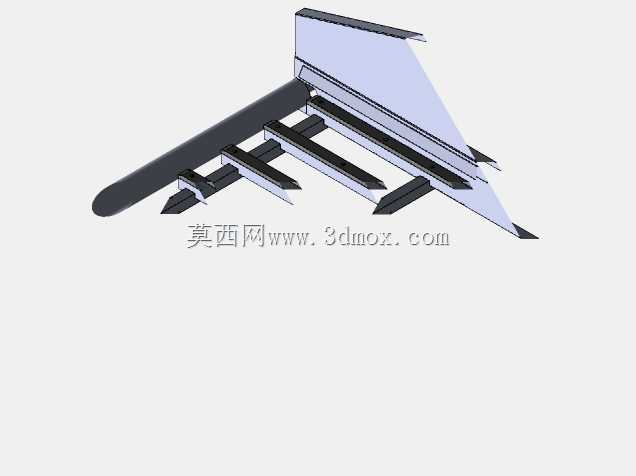

　　该底座采用框架式焊接结构作为主体承载基体，多根平行布置的辊道安装梁作为辊子的安装基准，每根梁上预留的安装孔位可以适配不同直径、不同间距的无动力辊子，用户可以根据实际输送工件的单重、底面接触面积调整辊子排布密度，避免工件在辊道上出现卡滞、凹陷的问题。底座一端的立式挡边结构并非单纯的防护件，其内侧预留的安装位可以接驳挡停机构、检测传感器安装支架，当工件输送到该端时可以实现精准定位，方便后续机械手取件或者人工装箱作业；底座两端的横向辊筒结构既可以作为端部的过渡承载，也能在对接其他输送段时消除衔接间隙，避免小尺寸工件卡在两段输送设备的接缝处。设计思路上，该结构优先考虑了承载刚性与安装便捷性的平衡，主体框架采用矩形型钢拼焊而成，

　　焊接后整体做去应力处理，避免长期承载后出现框架变形导致辊道面不平整的问题；辊道安装梁上的孔位采用等间距排布的长圆孔设计，安装时可以微调辊子的同轴度，补偿焊接加工带来的形位误差，不需要二次配钻就能完成辊子的装配，大幅降低现场安装的工作量。侧挡边采用折弯钢板焊接在框架侧边，相比额外加装的可拆卸挡边，焊接式结构的抗冲击能力更强，即使工件在输送过程中发生侧向撞击，也不会出现挡边松动移位的问题。从安装边界来看，该底座的整体外形适配标准工位的占地尺寸，底部框架预留的地脚安装孔可以直接配合膨胀螺栓固定在水泥地面上，也可以加装脚轮做成可移动的临时输送工位；框架的高度设计符合人工操作的 ergonomic 要求，

　　不需要额外垫高就能匹配操作人员的作业高度，减少长期作业的腰部负荷。需要注意的是，这类底座的承载上限由框架型钢的壁厚、辊子的轴径决定，选型时需要根据输送工件的最大单重核算辊子的排布间距，避免单根辊子承载过大出现弯曲变形；如果用于输送油污较多的机加工工件，可以在辊道间隙下方预留接油盘的安装空间，避免油污直接滴落到地面造成车间污染。另外，该底座的侧挡边高度可以根据实际输送工件的高度做调整，不需要改动主体框架的结构，只需要更换对应高度的折弯挡边即可，具备一定的模块化适配能力，能覆盖多数轻型、中型工件的短距离输送承载需求，在离散制造车间的柔性生产线搭建中，这类标准化的输送底座可以减少非标设计的工作量，缩短线体搭建的周期。
