通讯设备用翻盖式隔离器防护盖结构

　　这款翻盖式隔离器防护盖，主要应用于通讯基站内置信号隔离模块、工业通讯机柜内信号处理单元的外围防护场景，在实际设备运行中，承担着隔离模块物理防护、内部走线规整、相邻元器件电磁屏蔽辅助的多重作用。从实际工况适配角度看，这类防护盖需要适配通讯设备内部紧凑的安装空间，在不占用额外机柜冗余空间的前提下，完成对隔离器核心模块的包覆，避免设备运输、运维过程中异物触碰、接线拉扯导致的模块引脚脱焊、元件损坏问题。

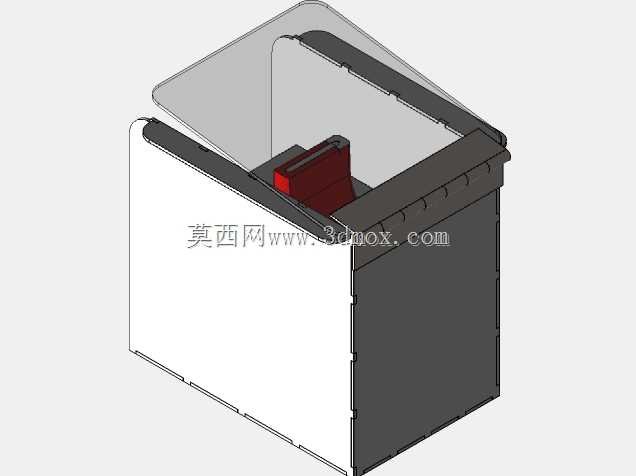

　　设计过程中优先考虑了运维操作的便捷性，采用单侧铰接的翻盖结构，铰接位置设置了多道均匀分布的卡合定位凸点，翻盖开合角度可稳定维持在0到110度区间，运维人员无需完全拆下盖板即可完成内部模块的参数调试、接线紧固操作，相比传统螺丝固定式盖板，能减少运维过程中零件遗失、螺丝掉落至机柜内部引发短路的风险。盖体与底座的配合面设置了连续的止口结构，配合间隙控制在0.2mm以内，既可以阻挡机柜内浮尘飘落至隔离器元件表面，也能避免相邻线路的意外触碰，同时止口位置预留了0.5mm的形变余量，适配工程塑料件注塑成型后的收缩公差，保证批量生产时的装配一致性。

　　从安装边界来看，盖体整体适配6s规格的标准隔离器模块安装位，底座侧边设置了与模块安装卡槽对位的卡扣结构，安装时无需额外打孔攻丝，直接对准模块基座的卡位按压即可完成固定，卡扣的扣合行程设置为1.2mm，既保证安装后无松动异响，也能在需要拆解时通过普通一字螺丝刀撬动即可完成拆卸，不会损坏卡扣结构。盖体内部预留了高度为12mm的元件容纳空间，可完整包覆隔离器顶部的接线端子与调节旋钮，翻盖闭合后，盖体内侧与元件顶部保留2mm的安全间隙，避免盖体压碰元件引脚造成短路。盖体的翻盖部分采用半透明磨砂材质，日常运维时无需开盖即可直观观察内部模块的状态指示灯显示情况，减少不必要的开盖操作，半透明材质同时具备一定的遮光效果，避免机柜内其他光源对指示灯状态识别造成干扰。

　　结构细节上，铰接轴采用与盖体同材质的一体化注塑成型轴，相比金属嵌件轴，减少了装配工序，同时避免了金属轴与内部元件距离过近带来的电磁干扰风险，铰接位置的阻尼通过轴与轴孔的过盈配合实现，过盈量控制在0.1mm，经过上千次开合测试后阻尼衰减率低于15%，可保证全生命周期内翻盖不会因设备振动自行翻开。盖体的边角位置全部做了R2的圆角过渡处理，避免安装运维过程中尖锐边角划伤操作人员手部，同时减少注塑件的应力集中问题，降低高低温工况下盖体开裂的概率。底座的走线位置预留了三个宽度为8mm的走线缺口，缺口边缘做了翻边处理，避免走线时割伤线缆绝缘层，缺口位置可适配不同线径的通讯线缆与供电线缆走线，线缆布置完成后可通过配套的线卡固定在盖体侧边的卡位上，规整内部走线的同时，避免线缆拉扯直接作用在模块接线端子上。

　　在实际设备适配场景中，这款防护盖可直接适配现有标准尺寸的通讯隔离器模块，无需对原有模块的安装结构做改动，替换原有简易式防尘盖即可提升模块的防护等级与运维便捷性，在户外通讯机柜、室内通讯机房设备、工业现场通讯网关等场景下都能稳定适配，可适应-20℃到60℃的工作环境温度，材质选用阻燃级工程塑料，满足通讯设备的阻燃安全要求，燃烧性能达到UL94-V0级，即使内部元件出现异常过热情况，也不会引燃盖体造成火情蔓延。
