多通路弯弧汇流导流槽结构件

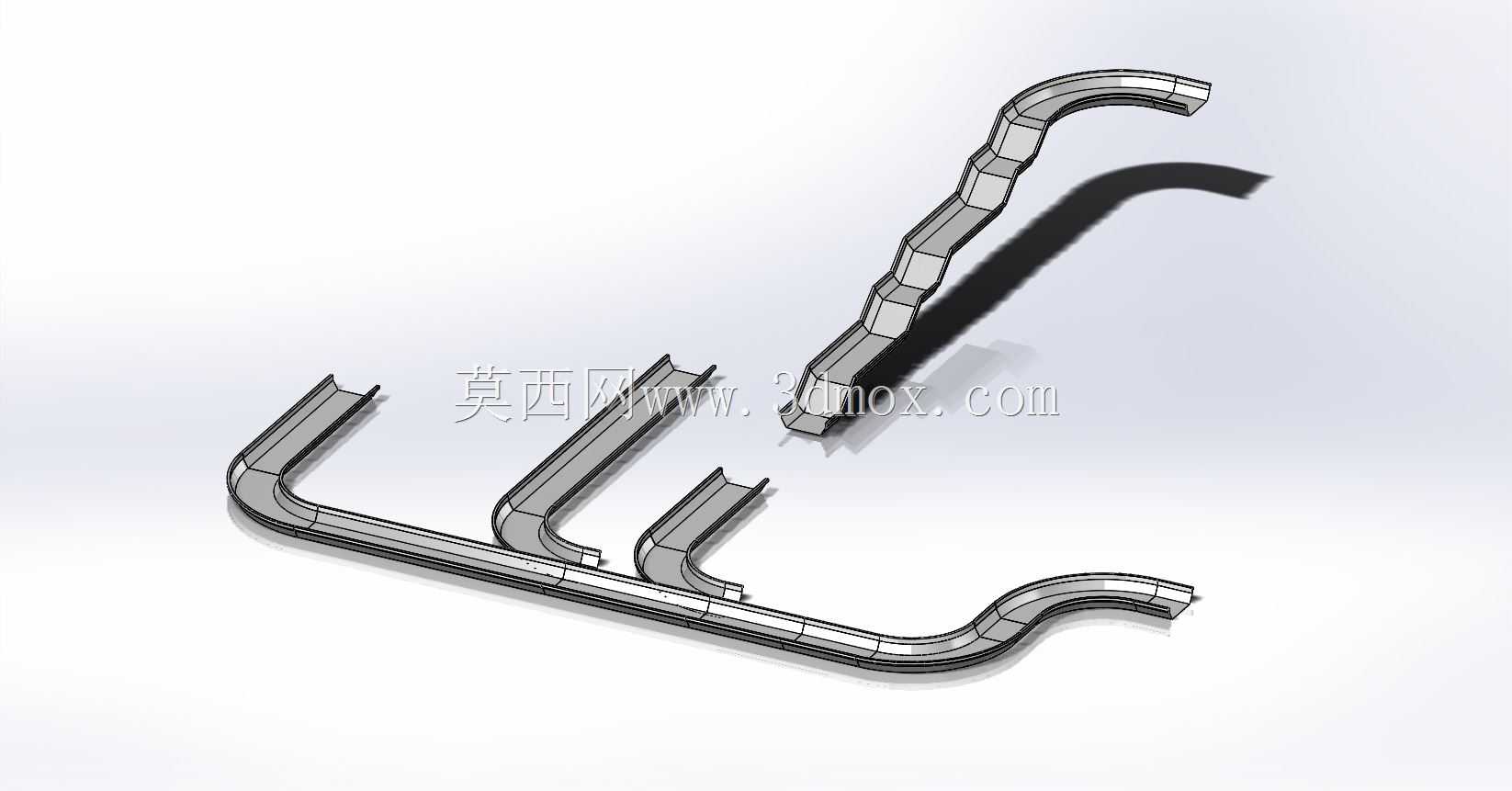

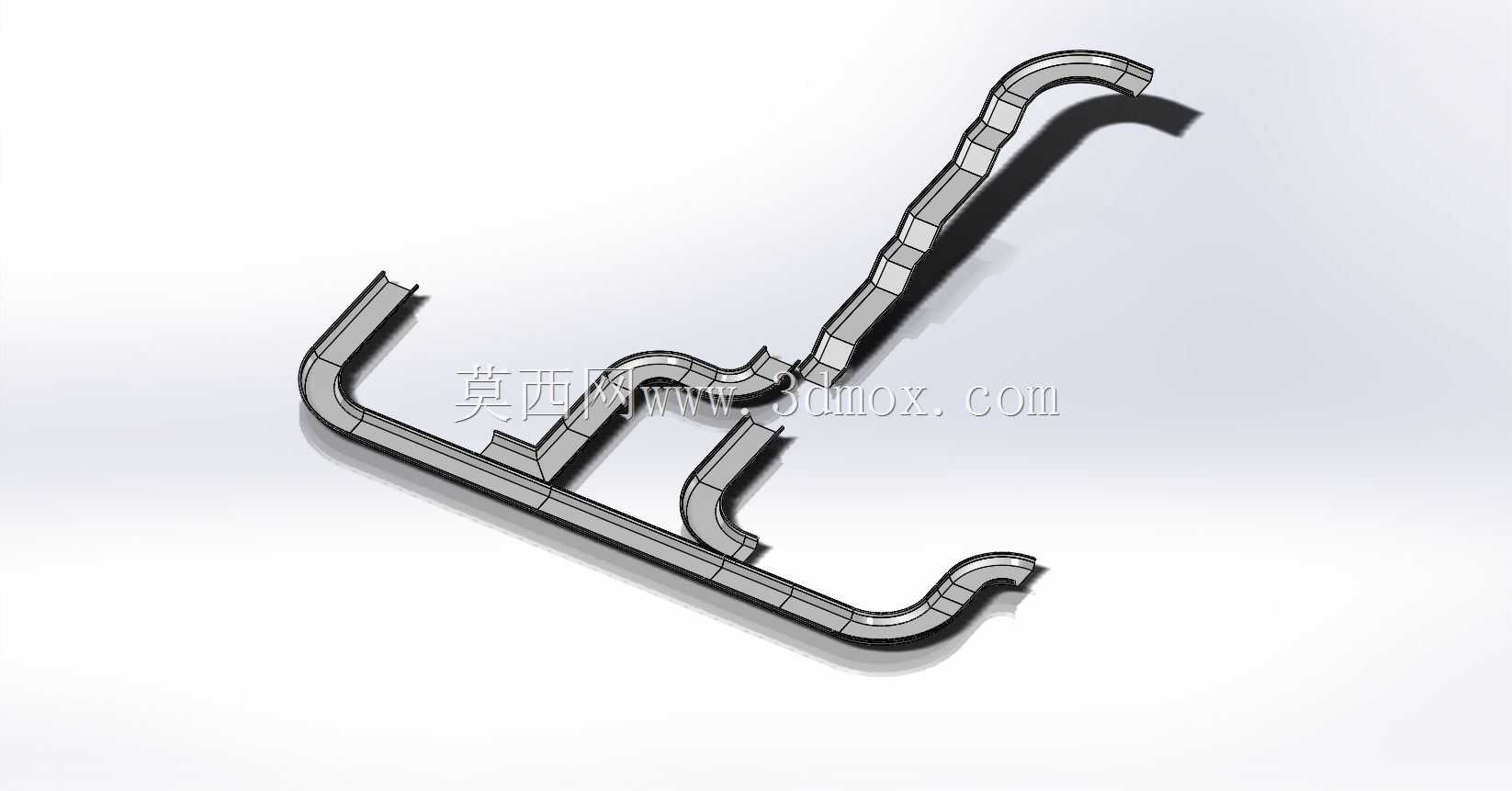

　　在车间做产线工艺排布时，最先碰到的约束往往不是主体设备的占地，而是各类介质导流、走线汇排、小件分送通道在立柱、护网、操作工位之间的穿插空间，这套多通路弯弧汇流导流槽就是针对这类交错工况搭建的结构方案。整体采用薄壳槽型截面，主体由三段并行直槽段与两端不同曲率的弯弧汇流段组成，其中一端将三路槽道逐步收拢弯转，另一端则做开放式延展，另有一段独立弯弧槽件可根据现场接驳需求调整装配位置，适配不同进出料端的高差与错位。从实际使用场景来看，这类槽体既可以作为电子组装产线上小型元器件的分导滑道，将上游排序工位输出的小件按三路分流后汇流至下一检测工位，也可作为通讯设备机柜内部的线缆规整走线槽，多腔分隔结构能够将动力线、信号线、弱电线缆分槽布设，

　　避免不同线束交叉缠绕产生的信号干扰，同时薄壳翻边结构能够对槽内线束形成防护，防止线缆外皮被钣金锐边磨损。建模过程中先以中心扫掠路径定义各段槽道的走向，弯弧段的曲率半径全程大于槽体宽度的1.5倍，避免导流小件在弯道处出现卡滞，或是线缆弯折半径过小造成芯线损伤；槽体截面采用等壁厚U型敞口设计，两侧翻边高度一致，既能够提升薄壳结构的整体抗弯刚度，减少长跨度槽段中部的下挠变形，也方便后续加装透明防护盖板，敞口结构也便于日常运维时清理槽内积存的碎屑、排查卡料故障。安装边界方面，并行直槽段的槽间距统一，可直接匹配标准铝型材机架的横梁孔位，通过L型角件即可完成快速固定，两端弯弧段的接驳口预留了平齐的对接端面，

　　能够与同截面规格的标准直线槽段无缝拼接，不需要额外制作转接法兰。独立分段的弯弧槽件可根据现场实际的接驳方位，在总装时调整装配角度，应对上游设备出料口与下游工位存在水平偏移、竖向高差的复杂布局，不需要重新整体加工槽体。结构受力层面，长直槽段的底部做了微幅加强折边，在不增加壁厚的前提下提升截面惯性矩，满载线束或者连续输送小件时，槽体的形变位移控制在工业机架允许的公差范围内，不会出现槽道错位导致的导流卡阻。多腔分隔的设计也让后期产线调整时，不同规格的物料、不同功能的线束可以独立增减，不需要整体更换导流通道，单段槽件磨损后也可单独拆换，降低运维改造成本。弯弧段的过渡位置做了顺滑的曲率渐变，没有急转折角，物料滑动经过时不会出现磕碰弹跳，线缆布设时也能自然贴附槽底，不会出现局部应力集中的弯折点。
