带安装法兰的铰接连接轴承支座

　　这个铰接连接支座的核心功能，是在各类需要相对转动的机械铰接点位，为穿装的销轴或转轴提供径向支撑，同时通过底部的安装法兰把铰接载荷稳定传递到设备机架上，常见于工装夹具的翻转臂、小型设备的开合门铰链、输送线的摆杆机构、通讯架设工具的可调连接部位这类场景——这类点位往往不需要高精度的滚动轴承，却要承受一定的径向载荷与少量倾覆力矩，用一体式的带衬套支座就能兼顾结构强度、安装便捷性与成本控制。

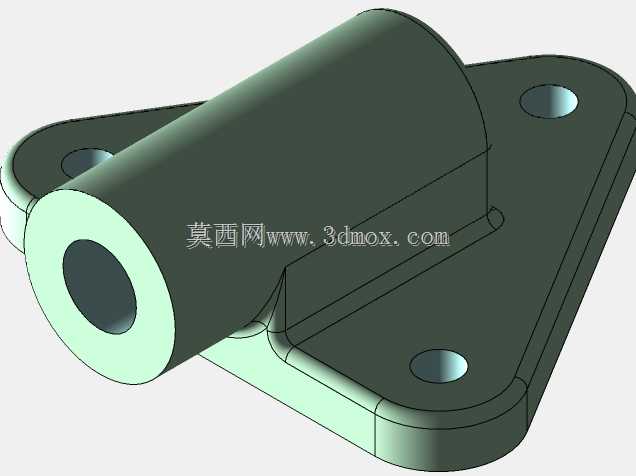

　　从结构布局来看，整个零件分为两个核心功能区域：上部的同轴轴套段，和下部的安装法兰板。轴套为空心圆筒结构，内孔是和销轴配合的工作面，建模时内孔与外圆保持严格同轴，圆筒的轴向长度明显大于法兰板厚度，这样可以给销轴提供足够的支撑跨距，避免销轴在受载时出现过大的挠曲，也能分散接触面的压应力，减少衬套或销轴的局部磨损。轴套的一端端面和法兰板的上表面完全融合，交接位置做了平滑的圆弧过渡，没有尖锐的应力集中棱角——这处过渡是整个零件受力的关键区域：当铰接点承受垂直于轴套轴线的径向载荷时，载荷会从轴套壁传递到法兰板，圆角过渡可以大幅降低交接处的应力峰值，避免长期交变载荷下出现开裂。

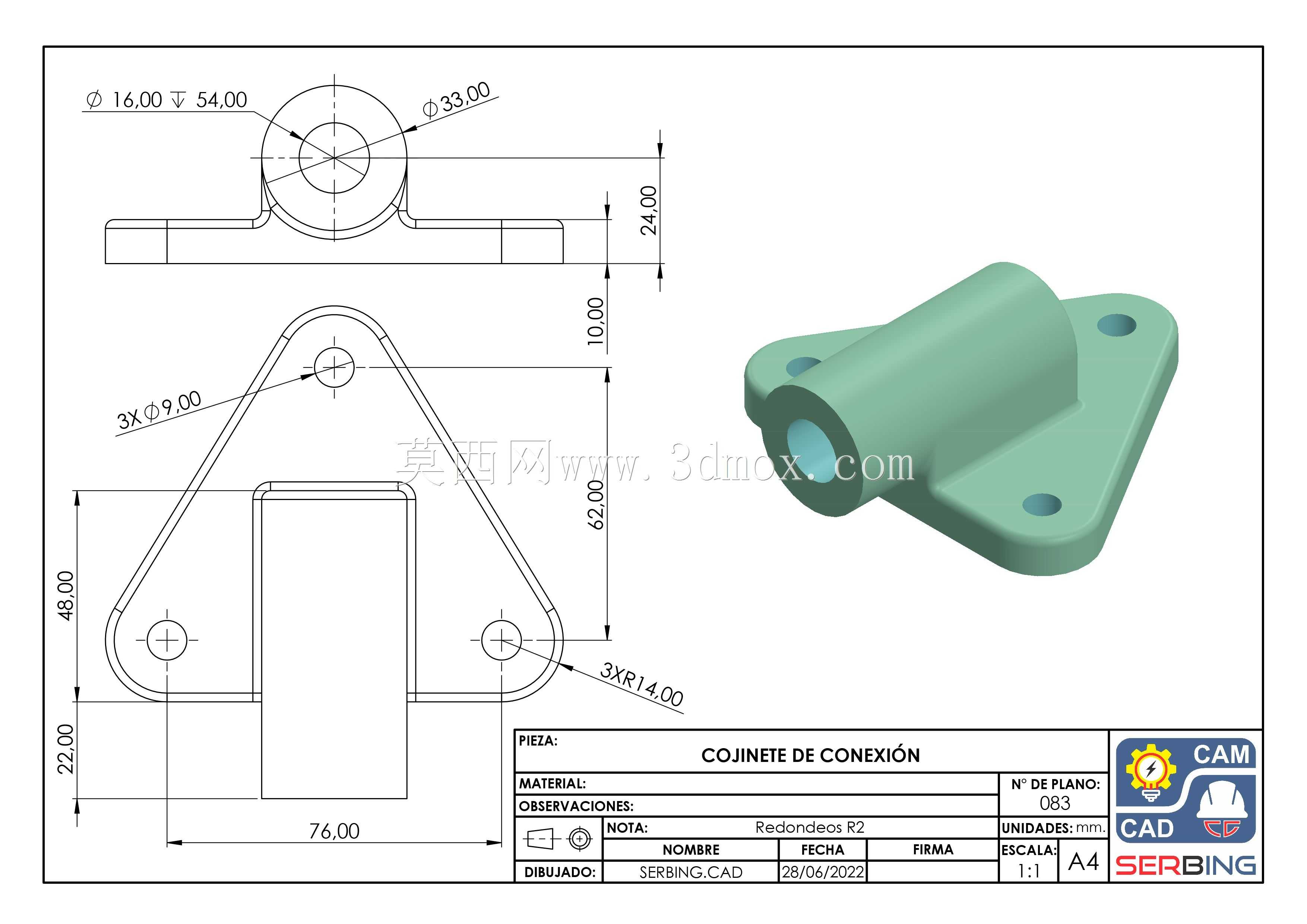

　　下部的安装法兰板整体为带圆角的异形平板，轮廓顺着轴套的延伸方向向两侧展开，板上一共布置了三个贯通的安装孔：其中两个孔分别位于法兰板长度方向的两端，第三个孔位于轴套侧下方的板体区域，三个孔的位置形成稳定的三角形布局，安装时可以穿入螺栓把整个支座锁固在机架的安装面上。三孔三角形布置相比两孔固定，能有效限制支座绕安装面法线方向的转动，哪怕铰接点受到切向的扭转力，支座也不会出现松动偏转；法兰板的所有外轮廓棱角都做了倒圆处理，既避免加工和装配时划伤操作人员，也减少了板件边缘的应力集中。法兰板的厚度经过匹配设计，既要保证螺栓锁紧时板体不会发生弯曲变形，也要控制整体零件的重量，不会出现不必要的材料冗余。

　　在安装边界方面，这个支座的安装基准是法兰板的下平面，装配时该平面需要和机架的安装贴合面完全贴平，三个安装孔的位置公差需要和机架上的预装螺孔对应，孔位留有少量的间隙余量，方便装配时微调支座的位置，保证轴套内孔的轴线和配对铰接件的孔位轴线重合，避免销轴穿装后出现别劲、卡滞的问题。轴套的内孔尺寸是整个零件的核心配合尺寸，通常会根据穿装销轴的直径选择间隙配合，保证铰接转动灵活，同时控制配合间隙不能过大，否则铰接点会出现明显的晃动，影响机构的定位精度；轴套的外圆直径和内孔直径的差值决定了筒壁的厚度，这个厚度需要满足径向承载要求，在承受额定铰接载荷时筒壁不会发生塑性变形。

　　从设计思路上，这个零件采用一体式成型的结构方案，轴套和法兰板为整体结构，不需要额外的焊接或拼接工序，不管是采用机加工从棒料铣削成型，还是采用铸造、注塑工艺批量生产，都能保证两个功能区域的位置精度，也避免了拼接位置出现强度薄弱点。轴套和法兰板之间除了主体的融合区域，侧面还延伸出加强的连接筋结构，筋板同时连接轴套外壁和法兰板上表面，进一步提升了轴套根部的抗倾覆能力：当铰接销轴受到偏离轴套中部的偏载时，轴套有相对法兰板弯折的趋势，加强筋可以分担这部分弯矩，让轴套始终保持和安装面垂直的姿态。

　　实际选型使用时，需要先确认铰接点的销轴直径，匹配对应内孔尺寸的支座，再核对三个安装孔的孔距是否和机架安装面的预留孔位匹配，同时要验算支座的支撑高度——也就是法兰安装面到轴套内孔轴线的中心高，这个尺寸直接决定了铰接点的转动中心高度，必须和配对的铰接部件尺寸链匹配，否则会出现机构运动干涉或者转动行程不到位的问题。轴套的轴向长度也要和销轴的配合长度对应，保证销轴穿入后两端的卡簧或限位件可以正常安装，不会出现销轴轴向窜动的情况。这类支座在日常维护中，只需要定期向轴套内孔补充润滑脂，降低销轴和衬套之间的磨损，就能长期维持铰接转动的顺畅性，整体结构没有易损的小零件，可靠性很强，非常适合野外作业的通讯工具、小型工程机械的附属机构这类维护条件有限的场景。
