带衬套三角加强轴承支座结构

　　该支撑座属于设备传动系统中常见的轴系承托构件，核心作用是为旋转轴提供稳定的径向与轴向支撑边界，同时通过底部安装面将轴工作过程中产生的载荷传递至设备机架或工作台面。在输送线辊筒支撑、小型工装夹具转轴、轻工设备传动单元以及非标自动化设备的铰接部位，这类带衬套孔的支座应用十分普遍：轴穿过上部圆筒内孔后，可在衬套约束下保持回转中心固定，避免轴运转时出现挠曲、偏心或振动放大；底部两个沉孔则用于穿入紧固件，将整个支座锁定在安装基准面上，保证支撑位置在长期载荷作用下不发生偏移。

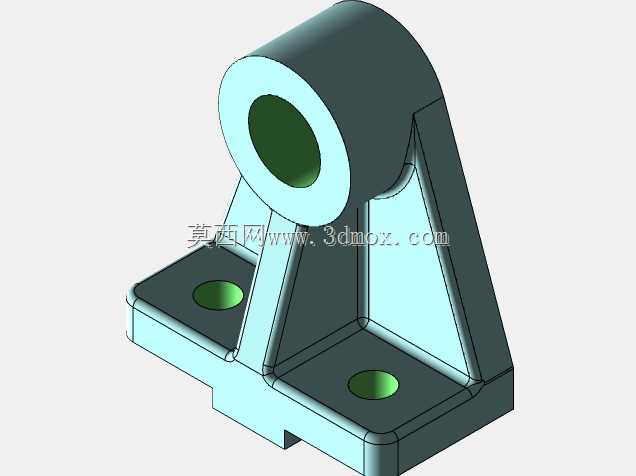

　　从结构布局来看，上部圆筒为主要承载区域，内孔用于容纳轴套或滑动轴承，圆筒外壁厚度按照常规支撑载荷进行保留，既能够包覆衬套全长、提供足够的接触支撑长度，又不会因壁厚过大造成材料浪费。圆筒下方并非采用实心块体连接底板，而是设置了两块呈三角形分布的加强肋板：肋板一侧与圆筒外圆相切或贴合，另一侧向下延伸至底板表面，形成稳定的三角承力框架。这种设计思路在铸件、焊接件以及机加工支座中都很常见，三角肋能够把圆筒受到的轴载荷分流向底板两侧扩散，显著降低圆筒与底板交接处的应力集中，同时相比实心支撑结构大幅减少整体重量与材料占用。

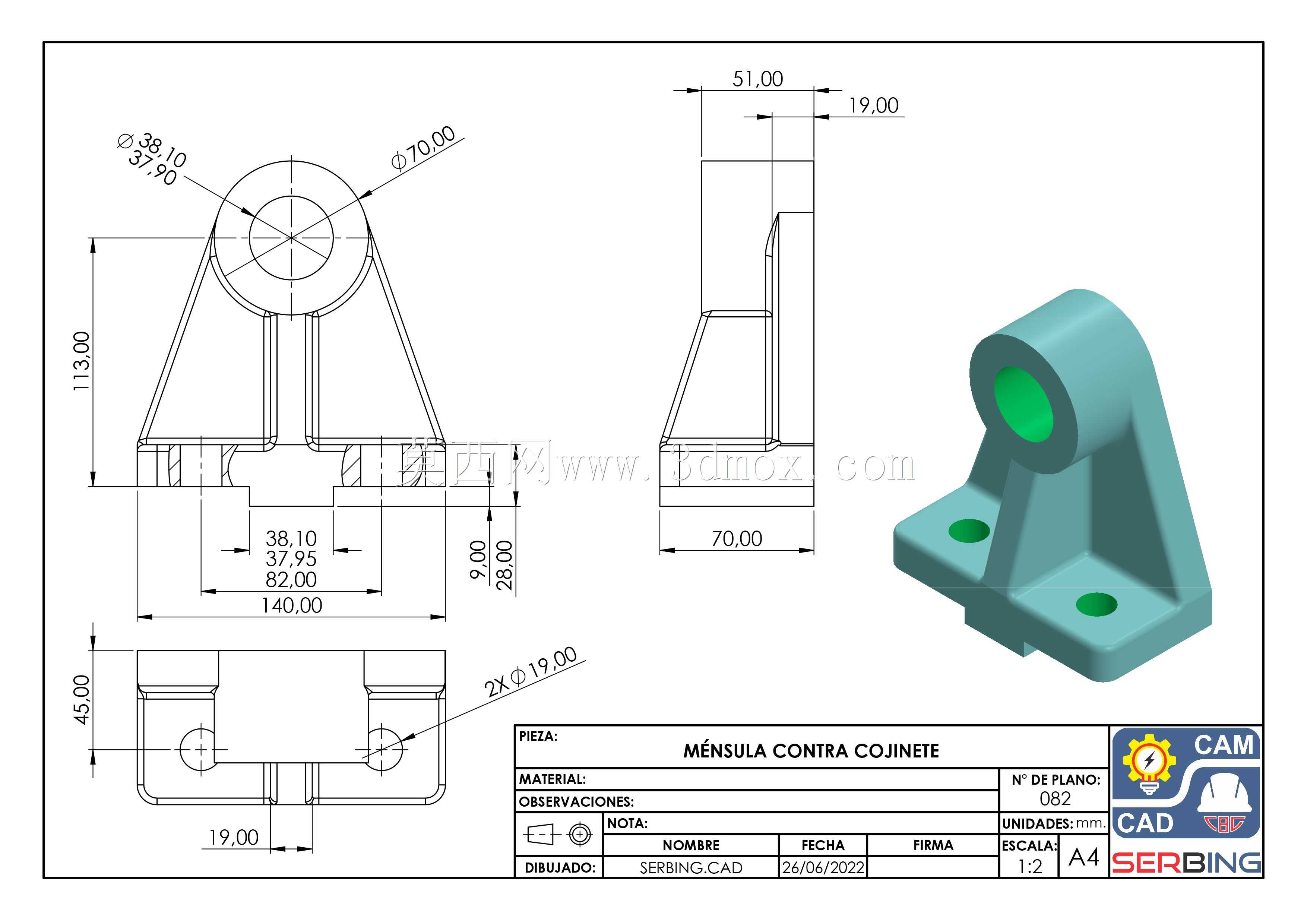

　　底板部分采用带折边的矩形轮廓，两个安装孔分别布置在底板左右两端的承载区域，孔位中心距按照常见安装基准预留，紧固件穿过孔后可直接压紧底板；底板边缘做出的凸边与台阶结构，一方面增强底板自身抗弯刚度，减少拧紧螺栓时底板板面变形，另一方面也可在安装时与机架定位边贴合，辅助快速找正支座方向。底板底面为平整安装基准面，加工时需保证与上部圆筒内孔轴线的平行度或垂直度要求，否则轴装入后会出现别劲、衬套偏磨等问题。

　　外形尺寸方面，上部圆筒外径明显大于内孔直径，圆筒轴向长度覆盖衬套配合段，能够为轴提供充足的支撑跨距；整体高度由轴系中心高决定，建模时圆筒中心到底板底面的距离是关键尺寸，直接决定转轴的工作高度。底板长度方向覆盖两块肋板的外伸范围，宽度方向与圆筒直径、肋板厚度相匹配，安装孔到支座边缘保留足够的螺栓扳手空间，避免装配时工具与肋板或圆筒发生干涉。

　　建模过程中需重点处理几处工艺细节：圆筒与肋板、肋板与底板的交接位置均应设置铸造圆角或焊接圆角，避免直角交接形成应力裂纹源；底板安装孔采用沉孔结构，可容纳螺栓头或螺母，使支座底面能够完全贴实安装面；内孔端面需留出衬套压入的导入倒角，方便衬套装配。结构校核时，可在轴孔内表面施加径向工作载荷，约束底板安装孔位置，观察肋板交接处、底板孔周的应力分布，若局部应力偏高，可适当加大圆角半径或增加肋板厚度，而不必整体放大构件尺寸。

　　实际选型与装配时，需先确认轴径与衬套外径匹配内孔尺寸，再核对底板安装孔孔距是否与现场机架预留孔位一致，同时保证支座中心高满足传动件啮合或辊筒标高要求。这类支座结构简洁、承力路径清晰，既适合单件小批量设备自制加工，也适合作为通用支撑件批量铸造生产，在各类需要固定回转轴线的机械场景中都能可靠发挥支撑定位作用。
