离合器操纵杠杆式机械传动支座

　　该零件属于离合器操纵系统中的杠杆式传动构件，整体采用块状承力结构，将铰接孔、安装孔、侧向限位面和斜面过渡区域整合在同一实体上，适用于小型设备、传动装置以及需要通过摆动实现离合动作的机构中。零件在实际装配中并不直接承担高速旋转任务，而是作为操纵力传递路径上的中间支点，把外部推杆、拉杆或踏板输入的位移转化为绕主孔轴线的小幅摆动，进而推动离合器拨叉、压盘或相关执行件完成接合与分离。

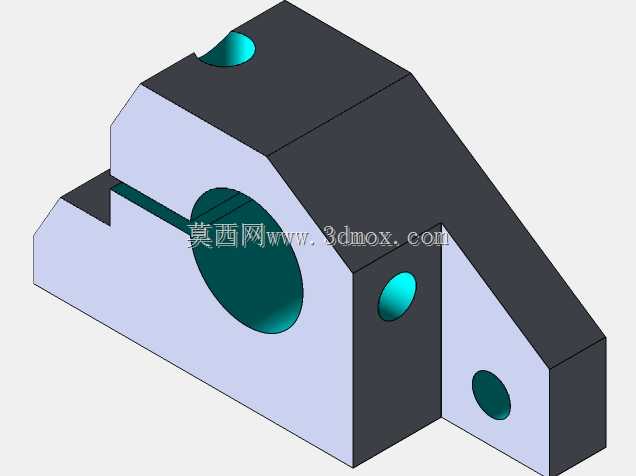

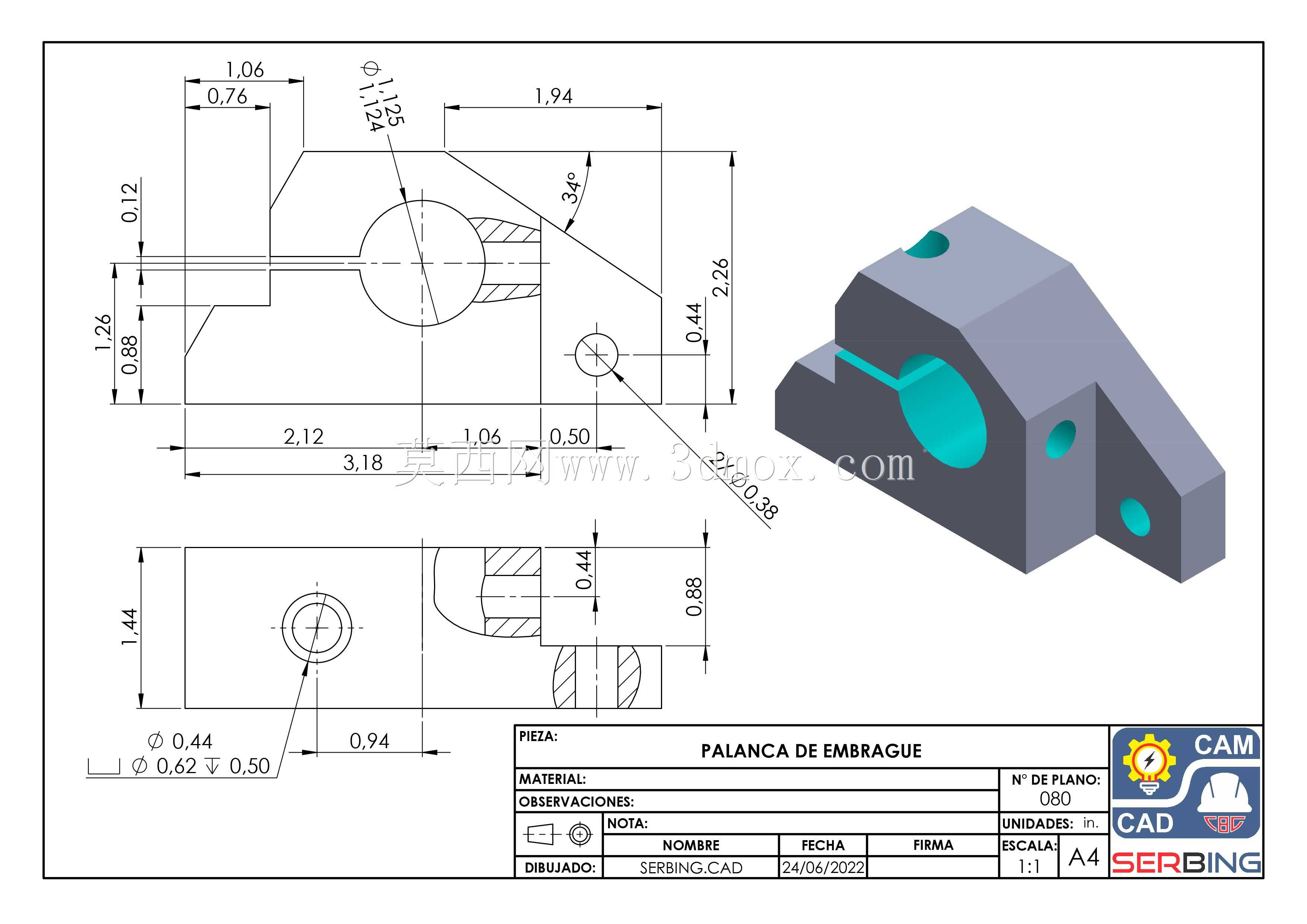

　　从结构布局看，主体中部设置较大直径的横向贯通孔，该孔是杠杆摆动的核心铰接位置，通常与销轴、衬套或轴承配合。孔壁需要保证足够的接触长度和同轴度，以减少往复摆动过程中的偏磨。零件上部和侧部分布有多个较小孔位，其中一处孔位可用于连接拉杆、销钉或复位元件，另一处孔位则承担辅助定位、限位或紧固件安装作用。各孔之间的位置关系直接决定杠杆比和输出行程，因此在建模时需要重点控制孔心距、孔轴方向以及相邻端面的垂直关系。

　　外形上，构件一侧采用斜向加厚轮廓，使力流从输入孔位向主铰接孔传递时能够沿实体截面连续通过，避免在高应力区出现突然缩颈。顶部保留近似平面的加工基准面，便于铣削时装夹找正，也可作为限位块或感应开关的接触表面。底部阶梯面与侧面凸台共同构成安装边界，在总成中可与机架、支座或护板形成侧向约束，防止杠杆受偏载后发生扭转。前端伸出的薄板状区域带有独立小孔，适合安装小直径销轴或连接轻载联动件，该区域厚度相对较小，但通过圆角和斜面与主体连接，可降低尖角处的应力集中。

　　在设备运行场景中，这类杠杆件常处于低频往复摆动状态，载荷特点是瞬时冲击与持续压紧并存。操作者或执行机构施加外力时，零件首先绕主孔产生角位移，随后通过端部孔位把力传递到离合执行端；外力释放后，复位弹簧或系统反向载荷会使杠杆回到初始位置。由于离合器操纵过程要求行程稳定、卡滞少，孔位之间不能存在明显干涉，零件外形也需要为相邻拉杆、弹簧和护罩留出摆动空间。三维设计时应按运动包络检查杠杆在极限角度下的位置，尤其要关注斜面外缘、端部凸台和底部台阶是否会与机架发生碰擦。

　　建模思路上，可先以主体轮廓建立块状毛坯，再通过拉伸切除形成主铰接孔和各安装孔。斜面部分不宜仅作为外观造型处理，它实质上承担加强筋与力流导向作用，厚度应结合输入力大小、材料弹性模量和许用应力确定。主孔周围应保留充足壁厚，端部小孔所在区域则可根据载荷适当减薄，以控制零件重量和转动惯量。所有孔口建议设置倒角或圆角，既方便销轴装配，也能减少热处理或载荷反复作用下的裂纹萌生。

　　安装边界方面，构件的底面、侧面和顶面并非全部参与配合，但至少需要一组互相垂直的基准面来保证加工与装配一致性。主孔轴线应与安装基准面保持明确的平行或垂直关系，端部连接孔的轴线则需与主孔轴线平行，使杠杆在平面内摆动。若实际工况存在侧向力，可在主孔两端增加衬套长度或在侧面设置耐磨垫片接触面；若空间紧凑，则需校核杠杆最大摆角时端部孔位的轨迹，保证连接件不会拉伸超限。整体结构兼顾了承力、铰接、限位和联动功能，适合作为离合器操纵机构中用于力传递和行程转换的关键机械零件。
