带开口环槽的一体式连接锁紧构件

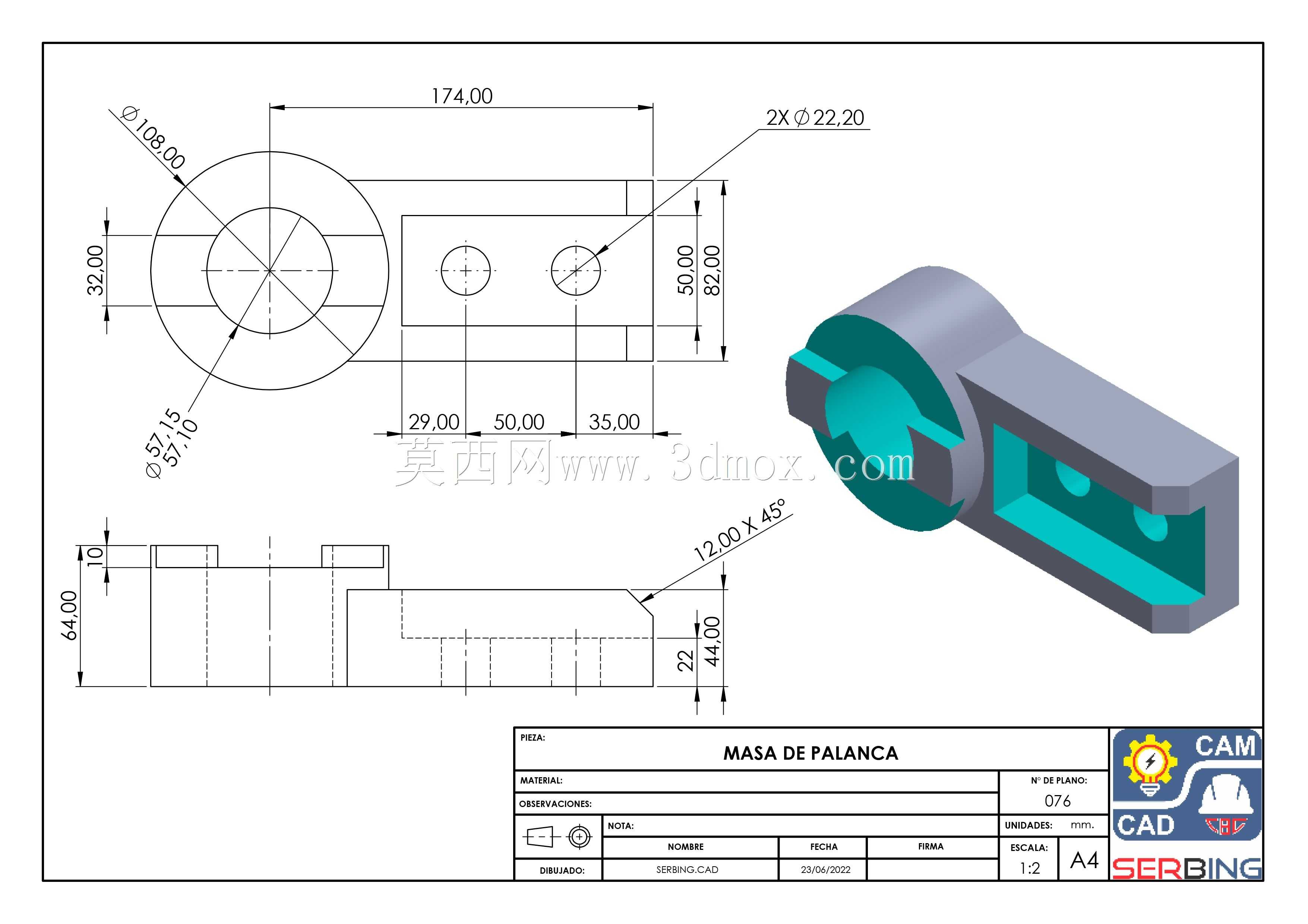

　　这款构件在工装夹具、小型自动化输送线的定位模块里应用十分广泛，日常做设备改造时经常会碰到需要快速装拆、同时要保证周向和轴向定位的连接场景，这类带开口环的一体式结构刚好能解决传统分体抱箍安装对位麻烦、连接刚性不足的问题。从结构功能来看，左侧的C型开口环是核心的抱紧配合面，内孔做了公差收窄处理，装配时可以直接卡入对应直径的光轴，开口处预留的变形量能让环面在锁紧时和轴表面形成足够的抱紧摩擦力，不需要额外加工键槽就能传递一定的扭矩，适合用在载荷不大、需要频繁调整工位的导向轴连接位置，比如小型流水线的挡料机构安装座、检测设备的传感器支架固定座，调整位置时只需要松开锁紧力就能沿着轴滑动到指定位置，锁紧后不会出现周向转动的偏移问题。

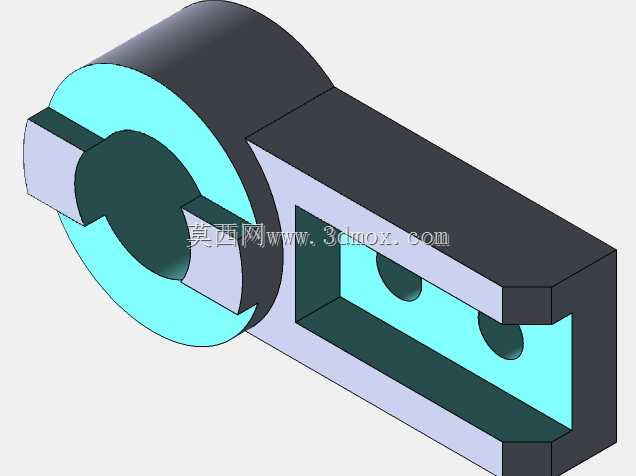

　　右侧的矩形连接座是和外部执行件对接的部分，座体内部做了镂空减重设计，不会因为整体实心结构增加不必要的运动负载，座体上预留的两个沉头安装孔，是用来穿装固定螺丝的，孔位的中心距和开口环的中心保持严格的平行度公差，保证安装在连接座上的功能件和左侧抱紧的轴之间位置精度符合设计要求，不会出现安装后歪斜、运动卡滞的问题。设计思路上没有采用传统的分体式抱箍加连接块的拼接结构，而是把抱紧部分和连接部分做成一体式，主要是考虑到拼接结构需要额外的紧固件把两个部分连在一起，长期受往复载荷的时候容易出现连接松动，一体式结构通过机加工一次成型，整体刚性更好，装配时只需要完成开口环的抱紧锁紧和对接件的螺丝固定两个步骤，能减少现场装配的工作量，

　　也降低了多零件配合带来的累积误差。从安装边界来看，开口环的外径比连接座的宽度略小，安装时相邻的构件不会和环体发生干涉，连接座的底部做了平面度处理，和对接件安装时能完全贴合，不会出现安装间隙导致的振动问题；开口的宽度尺寸经过计算，既能保证装配时卡入轴体不需要太大的扩张力，又能保证锁紧时环体的变形在材料弹性极限范围内，不会因为反复拆装出现金属疲劳导致抱紧力下降。实际使用中这类构件常用来固定小型气动元件、光电检测开关，在轻工包装设备、电子组装流水线的辅助定位机构里用量很大，相比传统的圆抱箍，它的连接座平面能提供更稳定的安装基准，不需要额外加工转接板就能直接固定方形的功能元件，而且整体结构紧凑，在安装空间狭窄的位置也能布置，

　　不会因为结构体积过大和周边的运动部件发生碰撞。做三维建模的时候，要特别注意开口环内孔和连接座安装面的位置度要求，两个安装孔的沉头深度要和常用的内六角螺丝头尺寸匹配，保证螺丝锁紧后头部不会高出座体平面，避免和周边零件产生刮擦；内部的镂空槽转角处要做合适的圆角处理，避免机加工时应力集中，也能减少热处理过程中出现开裂的风险，整体的壁厚要保持均匀，不会因为壁厚差过大导致加工变形，影响最终的装配精度。
