L型带孔立式铰接安装固定支座结构

　　日常做非标设备结构设计时，这类L型立式铰接支座是非常常用的连接件，很多做输送线、工装夹具、小型气动执行机构安装的场景里，都能见到这类结构的身影。它的核心作用是在垂直安装面和水平安装基准之间，提供一个带铰接孔的支撑点位，用来连接摆臂、连杆、气缸活塞杆端这类需要做小角度回转运动的部件，避免连接部位出现别劲、卡滞的问题。

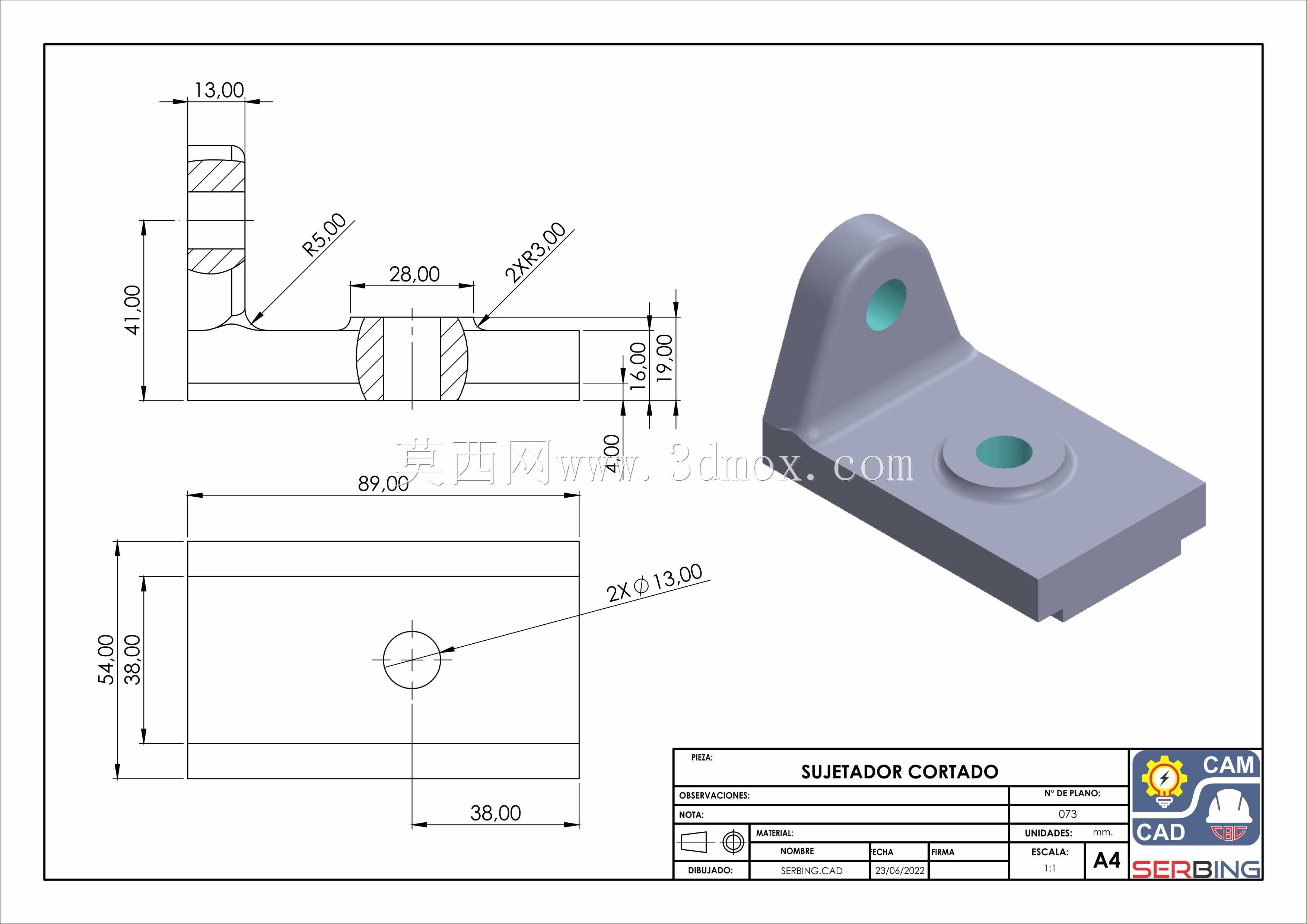

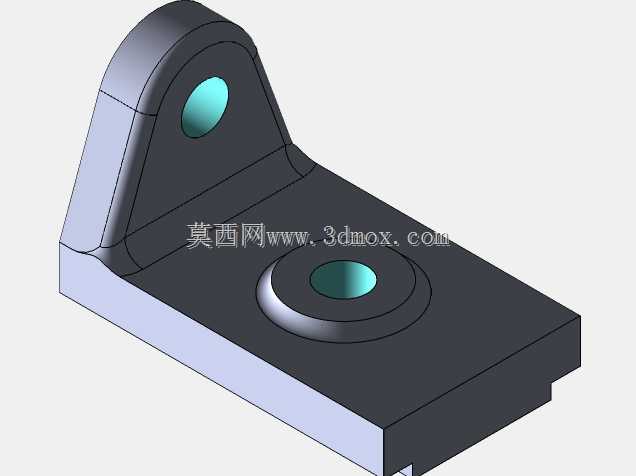

　　从结构形态上看，这个支座采用一体化的L型构型，底部是带沉台孔的矩形安装平板，沉台的设计是为了让内六角安装螺栓的头部完全沉入座体平面以下，不会突出底座表面干涉其他相邻部件的排布，底部平板的下表面做了全平面铣平处理，安装时可以和设备的安装基准面完全贴合，不会出现翘边、虚接的问题，保证安装后的支撑刚性。垂直向上的立板和底座之间做了大圆弧过渡加强，这个过渡结构不是随意添加的，很多新手建模时容易忽略这个位置，直角连接的话在承受铰接点的径向载荷时，应力会集中在立板和底座的直角连接处，长期受交变载荷很容易出现焊缝开裂或者本体断裂的问题，大圆弧过渡可以把集中的应力顺着圆弧面分散到整个底座和立板上，大幅提升结构的抗疲劳强度。

　　立板顶端的铰接孔做了铰孔精度设计，孔的内壁粗糙度要求控制在Ra1.6以内，装配时可以和销轴、自润滑衬套做间隙配合，保证铰接转动的灵活性，不会因为孔壁粗糙出现转动卡顿、磨损过快的问题。底座上的沉台安装孔位置做了对称排布，两个安装孔的中心距预留了足够的扳手操作空间，装配时不用特意调整工具角度就能顺利完成螺栓锁紧，现场安装的便利性很高。

　　实际选型应用的时候，要先确认安装边界：底座的矩形轮廓尺寸要和安装位的预留空间匹配，不能出现底座超出安装梁面的情况，否则螺栓无法完全锁紧；立板的高度要匹配铰接点的中心高要求，保证连接的连杆或者摆臂处于水平设计位置，不会因为支座高度偏差导致运动轨迹偏移；顶端铰接孔的直径要和配套的销轴直径匹配，常规设计里这个位置的配合公差选H7/g6就可以满足大部分低速摆动的工况，如果是冲击载荷比较大的场景，还可以在孔内压装铜套或者自润滑轴承，进一步提升耐磨性能。

　　这类支座的应用场景覆盖很广，小到桌面型工装的翻转压板支撑，大到输送线侧部的挡料机构铰接、小型气动闸门的摆臂支撑，都可以用这类结构实现。设计建模的时候要注意几个细节：一是立板的厚度要根据铰接点的最大径向载荷核算，太薄的话受侧向力时立板会出现变形，导致铰接孔轴线偏移，转动卡滞；二是底座的厚度要保证螺栓锁紧时不会出现底座变形，一般和立板厚度保持1.2到1.5倍的比例就可以满足常规载荷需求；三是立板和底座连接的过渡圆角半径不能小于5mm，圆角太小的话应力分散效果会打折扣，起不到加强的作用。另外，底座上的沉台深度要比所用螺栓的头部高度深1mm左右，避免螺栓头突出底座平面，导致安装时支座和基准面之间出现间隙，影响安装稳定性。

　　在做装配校验的时候，要重点确认铰接孔的轴线和底座安装面的平行度，这个形位公差如果超差，装完销轴之后销轴会出现倾斜，连接的摆臂运动时就会出现两侧摩擦不均、磨损加快的问题，建模时可以直接以底座下表面为基准做孔的拉伸切除，从建模逻辑上保证这个平行度要求，减少后续工程图标注形位公差的复杂度。还有底座上安装孔的位置，要距离底座边缘至少留出1.5倍螺栓直径的距离，避免螺栓孔距离边缘太近，锁紧时出现座体边缘崩裂的问题，尤其是采用铸铁材质加工这类支座的时候，这个边距要求更要严格控制。
