异形支撑定位块结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:679158
  • 异形支撑定位块结构设计
  • 异形支撑定位块结构设计

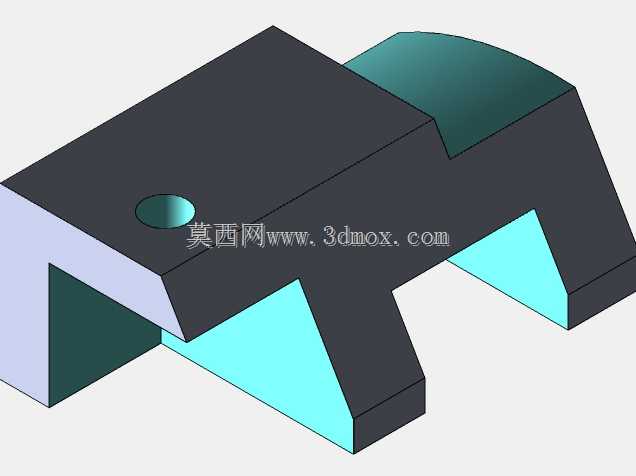

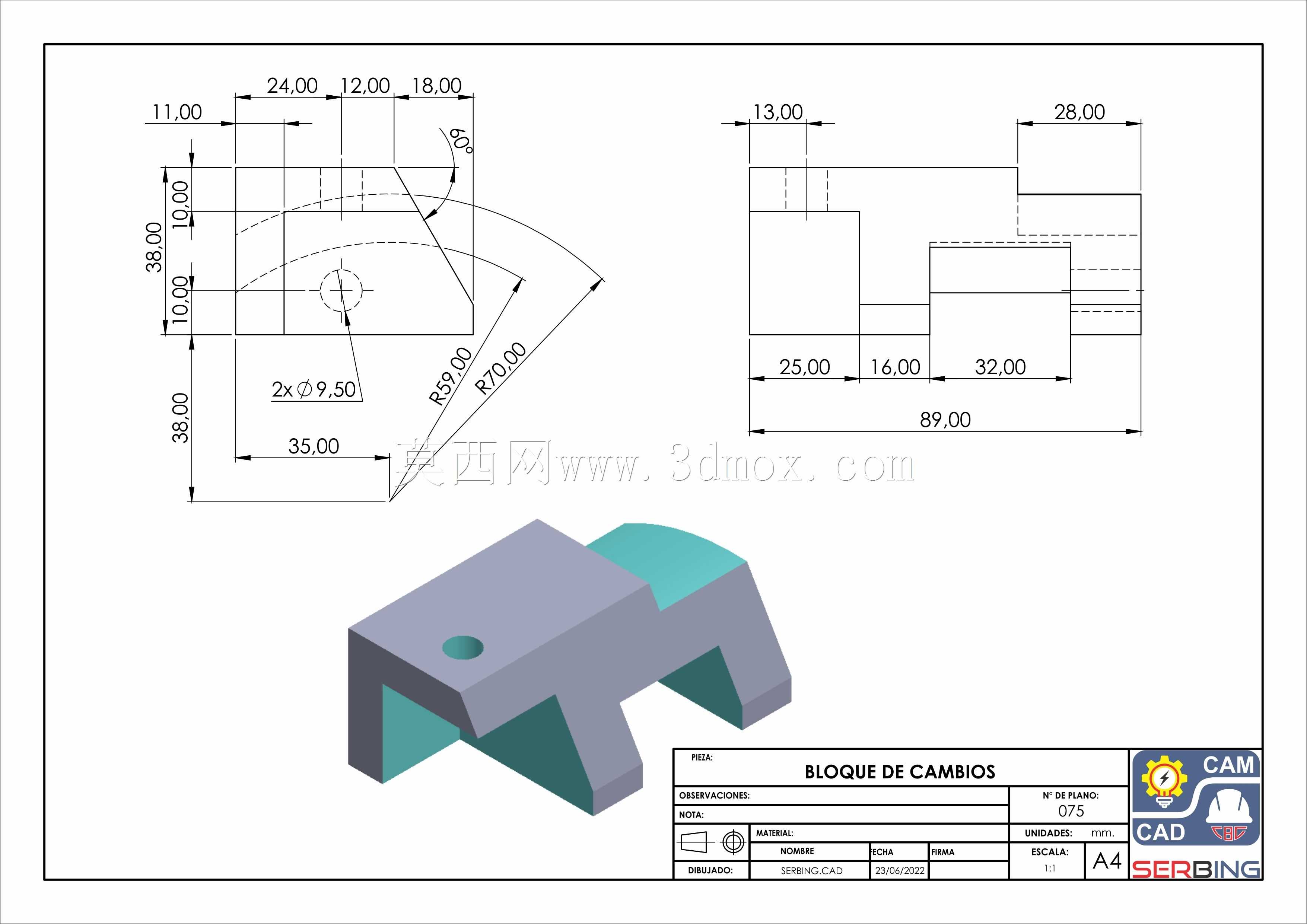

  在工装夹具与非标自动化设备的定位工位中,这类异形支撑定位块是承担工件承托、位置限定功能的核心基础零件,常见于生产线的工件上料定位工位、夹具的辅助支撑点位、检测工装的基准靠面位置,区别于标准规格的方形或圆形支撑块,该零件采用非对称的异形轮廓设计,完全适配特定工件的曲面贴合需求,避免标准件与工件外形产生干涉,保证定位过程中工件与支撑面的接触面积足够,不会出现局部应力集中导致的工件压伤或者定位偏移问题。从结构设计逻辑来看,零件主体采用块状基体做承载基础,上方设置的弧形凸起结构,是为了匹配对应工件的内凹弧面轮廓,装配时该弧面可嵌入工件对应位置,实现X、Y两个方向的初步限位,避免工件在支撑面上出现水平滑移;基体上开设的圆形通孔为安装过孔,

  用于穿装紧固螺栓将定位块固定在工装基板或者设备台面上,孔位的位置经过公差匹配设计,保证安装后定位块的工作面与设备基准面的平行度、垂直度满足工位定位精度要求,不会因为安装孔位偏差导致定位基准偏移。零件下部的两个斜向支撑脚结构,一方面是为了避让工装台面上的其他凸起结构,比如相邻定位销、传感器安装座等部件,避免装配时出现空间干涉,另一方面斜向的支撑筋结构可以在不增加整体零件厚度、不额外提升零件重量的前提下,提升基体的结构刚性,当工件放置在支撑块上承受垂直方向的压紧力时,斜向支撑可以将受力分散传导到安装基面,避免基体长期受力出现形变,保证定位精度的长期稳定性。从安装边界尺寸来看,该零件的整体轮廓长度、宽度与高度均适配小型工装的安装空间,

  两个支撑脚的跨距经过计算,保证支撑重心落在安装接触面的范围内,不会出现偏载倾覆的问题;零件的工作面做了差异化的公差设计,与工件接触的弧面、上端平面采用较高的尺寸精度与表面粗糙度要求,避免接触面存在毛刺或者尺寸偏差导致工件定位不准,而零件的非接触面、避让槽位置则采用常规公差要求,在保证使用性能的前提下降低加工难度与制造成本。在实际应用场景中,这类定制化的异形支撑块无法直接采购标准件替换,需要根据对应工位的工件外形、安装空间、受力载荷做针对性设计,建模过程中需要优先匹配工件的贴合轮廓,再反向推导基体的结构形状,同时要兼顾加工工艺性,比如零件上的斜向面、弧形面要适配常规铣削加工的走刀路径,避免出现无法加工的倒扣结构或者过小的内圆角,

  减少后续电火花加工的工序,降低加工成本;安装孔的设计要预留足够的螺栓拆装空间,保证后期维护更换时可以直接在工位上完成拆装,不需要拆解周边其他部件。另外零件的边角位置都做了小尺寸的倒角处理,一方面是去除加工后的锐边毛刺,避免装配过程中划伤操作人员或者工件表面,另一方面也可以在工件放置到支撑块上时起到导向作用,即使工件初始放置位置存在小范围偏差,倒角结构也能引导工件滑入正确的定位位置,降低上料操作的对位难度。在受力性能层面,该零件的基体厚度经过载荷校核,可承受对应工位常规的工件压紧力、加工过程中的切削侧向力,不会出现断裂或者过量形变,非对称的结构设计完全匹配工位的空间限制,在有限的安装空间内实现最大的支撑接触面积,相比拼接式的多块标准支撑件组合结构,一体式的异形支撑块不存在装配累积误差,定位精度更高,长期使用也不会因为组合件之间的松动出现定位偏差,更适合对定位一致性要求较高的批量生产工位。
