轴套类连接定位机械构件结构设计

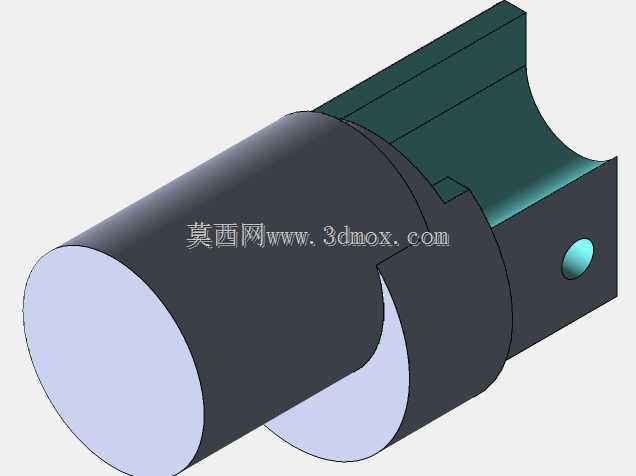

　　在常规机械传动与管路配套的装配场景中，这类轴套类构件往往承担着衔接不同功能部件、限定配合间隙、传递局部载荷的核心作用，很多一线装配现场的结构适配问题，最后都要靠这类看似不起眼的套类零件来做公差补偿和位置校准。从实际使用场景来看，这类构件常被用在旋转轴的端部支撑、弧形管路的对接定位、执行元件的行程限位位置，比如小型气动执行机构的输出端衔接、输送线辊筒的端部固定座、低压流体管路的快接对接端，都能看到同结构类型零件的应用。它的主体采用阶梯式圆柱结构设计，大直径圆柱段作为主体承载部分，外圆面做了光滑精加工处理，能保证和配套安装孔的配合面接触均匀，避免局部应力集中导致的磨损加快；圆柱段一侧延伸出的弧形卡槽结构，是专门为适配弧形配套件设计的，

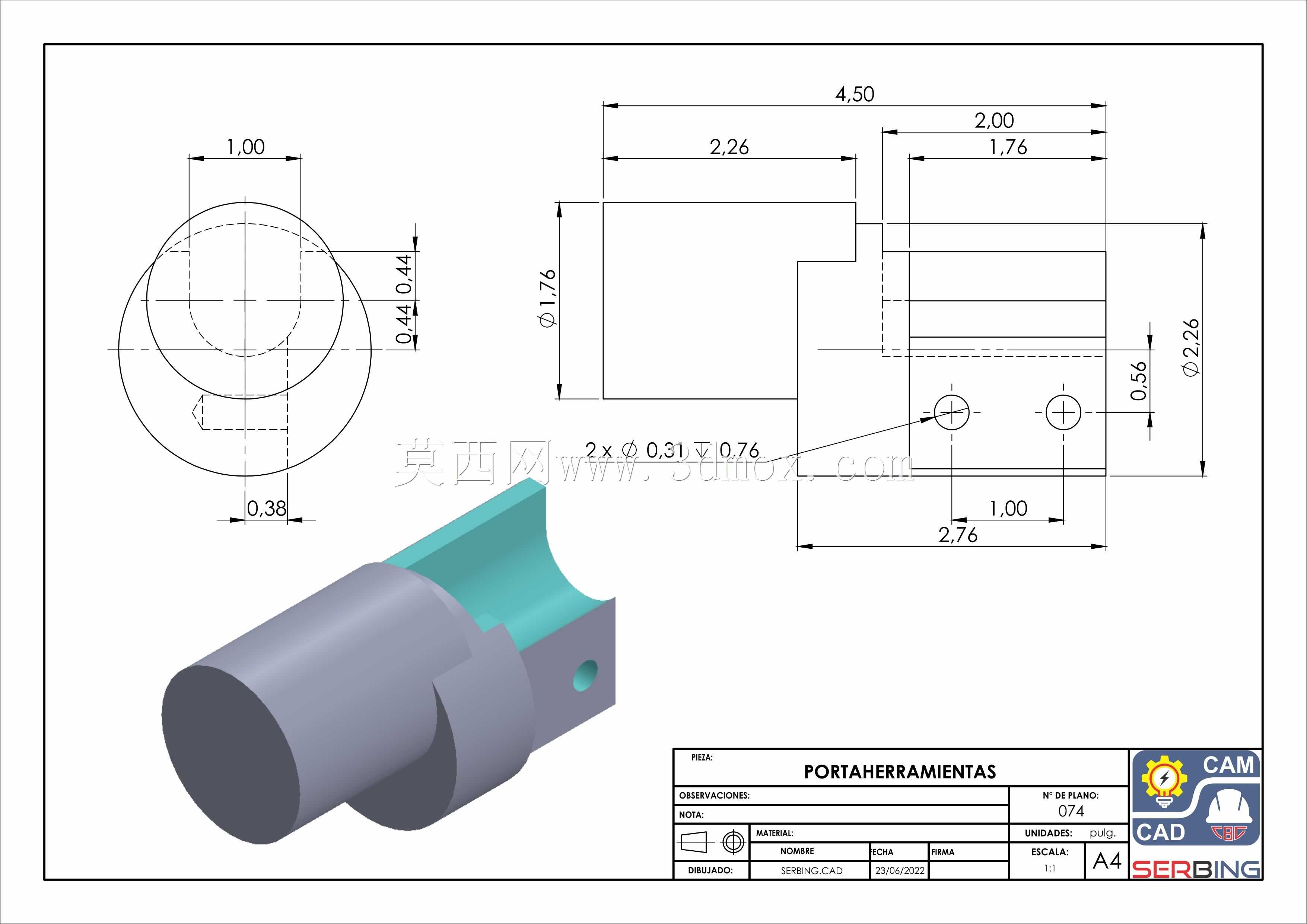

　　卡槽的内弧面曲率和对接件的外弧曲率完全匹配，装配时不需要额外做适配加工，就能保证两个部件贴合面的同轴度，减少装配后的错位晃动。构件侧面预留的小孔结构，是定位销的安装孔，装配时打入定位销后，能限制构件和配套轴件之间的周向转动，避免设备运行过程中因为反复启停的冲击力导致套类零件出现周向滑移，影响传动精度。从设计思路上看，这个构件没有采用复杂的异形结构，所有的加工面都以车削可加工的曲面、平面为主，仅侧面的定位孔需要钻削工序完成，整体加工工序少，装夹定位简单，普通数控车床配合台钻就能完成批量加工，加工成本控制在较低水平，适合作为通用替换备件做批量备货。在安装边界方面，主体圆柱段的外径尺寸是和配套安装座的内孔做基孔制间隙配合设计的，

　　装配时可以轻松推入安装孔，不需要用铜棒大力敲击，避免敲击导致的零件变形；弧形卡槽的轴向长度比对接的弧形件宽度多出0.2mm的装配余量，能抵消加工累积误差带来的装配卡滞问题；侧面定位孔的位置距离构件端面的尺寸，是按照配套轴件上的定位销孔位置做匹配设计的，装配时只要将两个孔对齐打入销钉，就能保证整个构件的轴向位置精度，不需要反复调整位置。这类构件在实际使用中，和配合面接触的区域会承受持续的接触压应力，所以设计时选用了常用的45号钢作为基础材料，表面做发黑处理提升防锈能力，不需要做额外的淬火硬化处理，因为它的载荷属于静载荷范畴，没有高频往复摩擦的工况，普通材料的力学性能完全能满足使用需求。很多刚入行的结构设计人员在做这类套类零件设计时，

　　往往会忽略卡槽和对接件的曲率匹配问题，直接做成直角卡槽，最后装配时发现弧形对接件和卡槽之间是线接触，受力后很容易出现压痕甚至变形，这个设计里的弧形贴合面就很好地规避了这个问题，把线接触改成了面接触，大幅降低了接触应力，延长了零件的使用寿命。另外在端部的设计上，构件的两个圆形端面都做了极小的倒角处理，一方面是去除机加工产生的毛刺，避免装配时毛刺刮伤配套零件的配合面，另一方面也能在装入安装孔时起到导向作用，减少装配对位的难度。在实际设备维护场景中，这类套类零件属于易损替换件，当设备长期运行后，配合面出现磨损间隙超差时，只需要拆下定位销，更换新的构件就能快速恢复设备精度，不需要更换整个轴组或者安装座，大幅降低了设备的维护成本和停机时间。
