双孔阶梯式定位安装连接基座结构

　　该零件属于机械装配体系里的基础连接定位构件，在各类工装夹具、小型自动化模组、检测治具的搭建场景中应用广泛，主要承担相邻功能部件的位置限定、载荷传递以及安装基准确立的作用，是模块化机械装配中不可缺少的小型结构件。从实际使用场景来看，这类基座常被用在通讯设备内部的板件支撑、小型电子生产设备的工位定位、精密检测仪器的载台固定环节，能够在紧凑的安装空间内提供稳定的连接支撑，避免相邻部件在设备运行过程中出现位置偏移、振动松脱的问题。

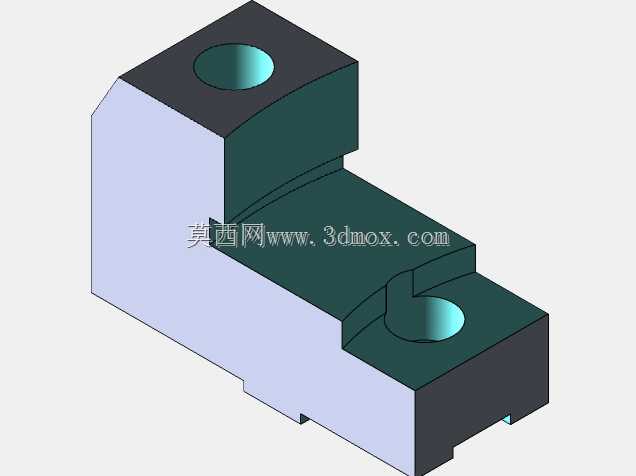

　　从功能特性上分析，该零件采用高低阶梯式的主体结构，高位凸台与低位平台形成明确的高度差，能够适配两个存在安装高度差的对接部件，无需额外加装垫片调整高度，减少装配环节的调整工作量。两个带沉孔的安装孔分别布置在高位凸台顶面与低位平台的端侧，孔位轴线互相平行且垂直于各自的安装面，既可以通过高位孔实现上方部件的竖向固定，也能通过低位孔完成侧向或者下方相邻构件的连接，两个孔位的沉孔设计能够容纳螺栓头部，避免螺栓突出安装面干涉其他运动部件，提升装配后的整体平整度。零件主体的侧边做了斜切过渡处理，并非直角结构，一方面能够减少零件在装配过程中与相邻构件的棱角磕碰，避免安装时出现卡滞，另一方面也能在有限的空间内预留出走线或者小部件避让的空间，适配紧凑装配场景的需求。低位平台的底部设置有定位卡槽，能够与安装底板上的凸条配合实现预定位，装配时无需反复调整位置即可快速对准安装孔位，大幅提升装配效率，同时卡槽结构也能承担部分横向载荷，降低连接螺栓受到的剪切力，提升连接结构的使用寿命。

　　在设计思路层面，该零件优先考虑了装配便利性与结构刚性的平衡，主体采用方块式基础构型，整体加工难度低，常规的铣削设备即可完成全部外形与孔位的加工，无需特殊工装，适合小批量定制加工或者批量生产。结构上没有多余的冗余设计，所有的外形特征都服务于安装定位功能：阶梯结构匹配安装高度差，沉孔规避螺栓干涉，侧边斜切预留避让空间，底部卡槽实现快速预定位，每个特征都有明确的工程用途，没有为了外观增加不必要的曲面结构，有效控制加工成本。零件的壁厚设计均匀，高位凸台与低位平台的连接位置做了圆弧过渡，避免应力集中，在承受纵向压紧载荷或者横向冲击载荷时，不会在转角位置出现应力断裂的问题，能够满足常规工业场景下的载荷需求。

　　从安装边界与尺寸适配角度来看，该零件的整体轮廓尺寸紧凑，适合在空间狭小的安装区域使用，两个安装孔的孔距经过标准化设计，能够适配常用规格的内六角螺栓，底部卡槽的宽度与常规工业铝型材的槽宽匹配，既可以直接安装在铝型材搭建的机架上，也可以固定在钢制安装板表面。零件的安装面都做了平面度处理，安装后与对接面的贴合间隙控制在合理范围内，不会因为贴合不严导致连接松动。高位凸台的顶面与低位平台的安装面保持平行，能够保证对接部件安装后的位置精度，满足对装配位置度有一定要求的使用场景。在实际选型使用时，需要注意核对两个安装孔的中心距与对接部件的孔位是否匹配，同时确认阶梯高度差是否符合装配的高度要求，底部卡槽的尺寸是否与安装基础的定位结构适配，避免出现安装干涉的问题。该零件的材质适配范围较广，根据使用场景的载荷与环境要求，可以选择铝合金材质实现轻量化，也可以选择碳钢材质做表面处理提升强度与防锈能力，还可以采用工程塑料材质用于绝缘、低载荷的装配场景，不同材质的加工工艺都能适配该零件的结构特征，无需大幅调整设计参数。
