三孔铰接式三角连接支撑构件

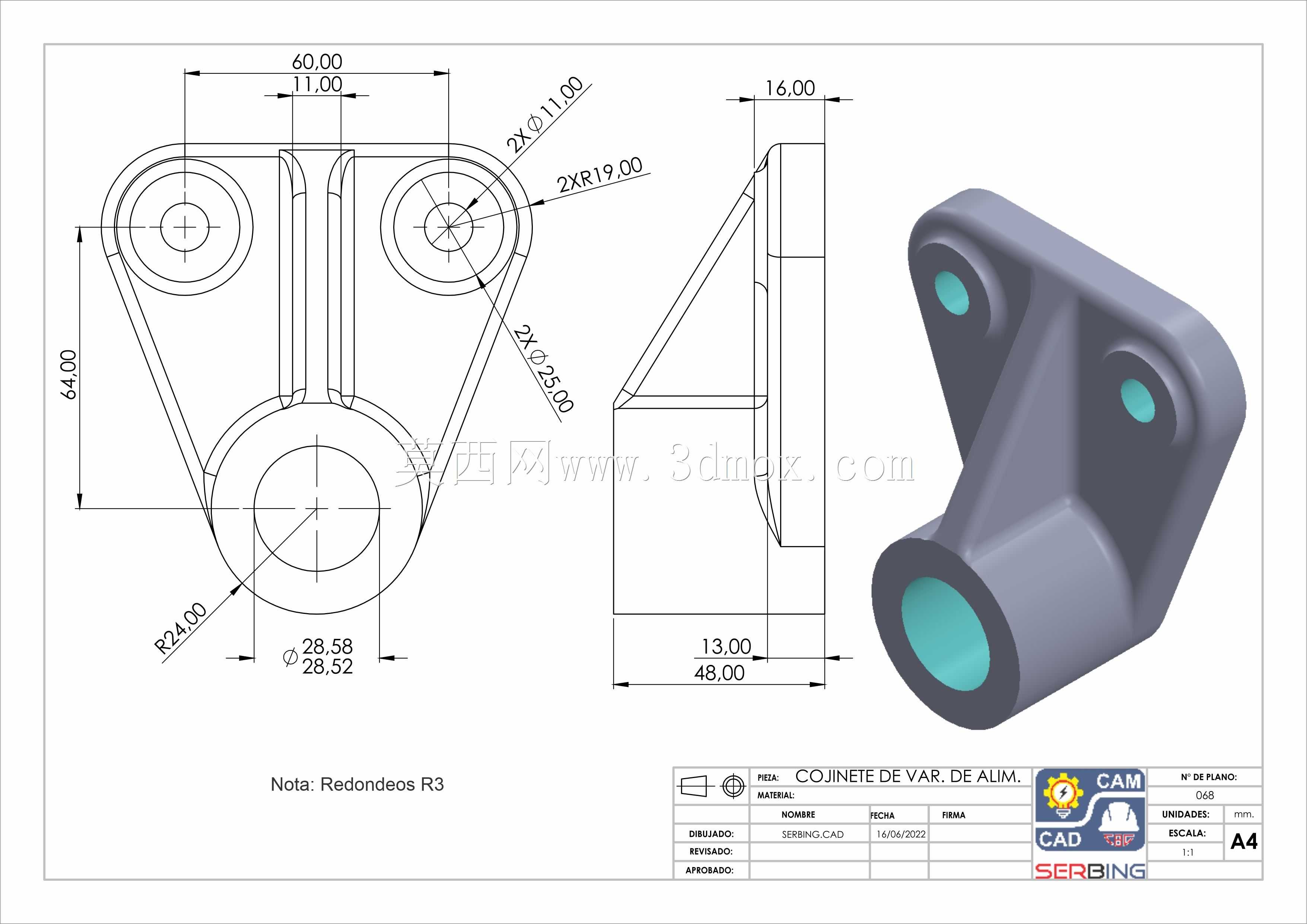

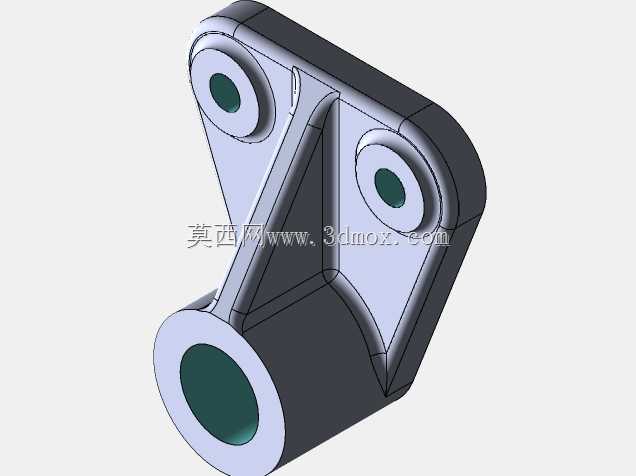

　　这类三角构型的铰接支撑构件，常见于需要多点铰接定位的机械传动链路中，比如轻载输送线的侧部张紧臂连接位、小型工装夹具的角度调节基座、户外小型设备的可折叠支撑脚连接部位，核心作用是在三个铰接点位之间传递稳定的支撑力与铰接转动力矩，避免单点连接带来的应力集中问题。从结构设计来看，构件采用了变截面的三角筋板布局，三个铰接孔的孔径做了差异化设计，底部大孔径孔作为主铰接支点，主要承受构件转动时的主要径向载荷，因此孔位周边做了加厚的环形凸台设计，凸台厚度比主体筋板厚出近一倍，能够有效分散孔壁承受的挤压应力，避免长期转动磨损后出现孔位失圆的问题。上部两个小孔径铰接孔分别作为动力输入端与负载连接端，两个孔位的中心连线与底部主孔的中心形成稳定的三角形受力结构，筋板之间做了圆弧过渡的加强筋连接，没有出现直角交汇的应力集中死角，在承受交变载荷时，应力能够顺着筋板的圆弧面均匀分散，不会在转角位置出现疲劳裂纹。

　　从安装边界来看，构件的整体外轮廓没有超出三个铰接孔外切三角形的范围，所有侧边都做了向内收的拔模斜度，在安装到设备上时，不会和周边的连杆、护罩结构产生运动干涉，三个铰接孔的端面都做了锪平处理，能够保证配套的铰接轴衬套端面完全贴合，安装后不会出现衬套偏斜导致的转动卡滞问题。设计时特意将两个上部铰接孔的中心距与底部主孔到两个上孔的中心距做了等比例匹配，适配常用的小型连杆机构安装尺寸，不需要额外做转接板就可以直接和标准直径的铰接轴配合使用。构件的主体壁厚控制在均匀的3-5mm区间，没有出现壁厚突变的位置，不管是采用机加工方式制作还是采用压铸、3D打印方式制作，都不会因为壁厚不均出现变形、缩孔的问题。在实际使用场景中，这类构件不需要做额外的表面处理就可以直接使用，若用于有腐蚀环境的户外设备，只需要在表面做喷塑处理即可，三个铰接孔内可以根据使用需求加装铜套或者自润滑轴承，提升铰接转动时的耐磨性能，降低维护时的更换成本。

　　在结构受力校核层面，这类三角支撑结构的受力路径非常清晰，外部载荷从上部两个小孔传入后，顺着两侧的斜向筋板直接传递到底部的主铰接孔，中间的加强筋主要承担侧向的扭转载荷，避免构件在受到侧向力时出现板面扭曲变形，相比直板型的铰接件，在同等重量下的抗扭刚度能提升40%以上，非常适合对安装空间、构件重量有严格限制的小型设备使用。在安装调试时，只需要先将底部主铰接轴穿入固定基座的安装孔，锁紧轴端挡圈后，再分别连接上部两个孔位的连杆部件，转动构件检查三个铰接点位的转动顺畅度，确认没有卡滞、偏磨的情况就可以完成安装，不需要做复杂的位置调整，对现场安装人员的技术要求较低，能够有效缩短设备的装配调试周期。
