半圆抱装式带侧槽限位连接支座结构

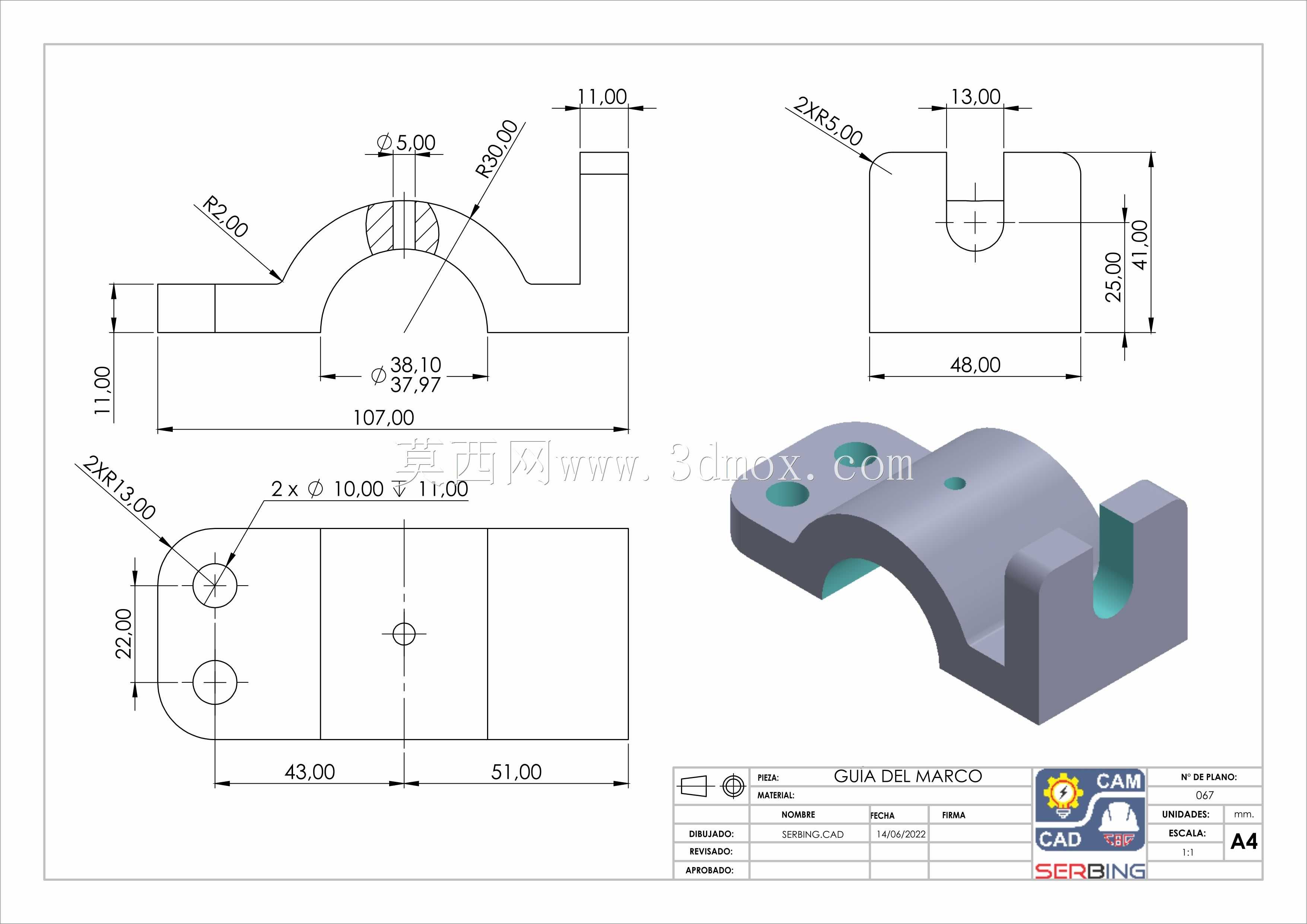

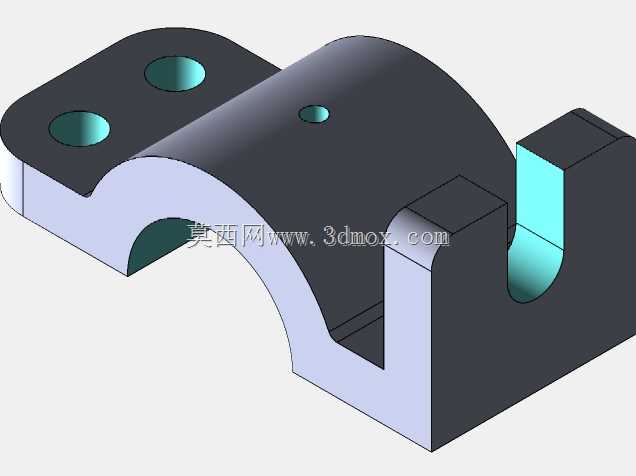

　　这类带侧限位槽的半圆抱装支座，在工业管线架设、轻型执行机构安装场景里十分常见，日常做设备改造时经常会碰到需要在现有圆柱杆件、导向光轴上加装附属组件的需求，这种结构刚好能解决无预设安装位时的快速固定问题，不用在原有杆件上打孔焊接，不会破坏原有构件的强度，拆装调整都很方便。从结构细节来看，主体采用半圆弧环抱的基础构型，圆弧内径和待夹持的圆柱杆件外径做小间隙配合，安装时配合另一半同规格的抱箍件，通过耳板上的两个安装孔穿入螺栓锁紧，就能把整个支座牢牢固定在圆柱杆件的指定位置，不会出现周向转动或者轴向窜动的问题。支座顶部预留的小直径通孔，是用来安装紧定螺钉的，锁紧抱箍之后拧入紧定螺钉，顶在被夹持的圆柱杆件表面，能进一步提升防松性能，

　　在设备存在持续振动的工况下，也能避免支座出现位置偏移。侧面伸出的带U型开口槽的凸台结构，是整个零件的功能输出端，这个U型槽的尺寸和待连接的附属组件的连接端做匹配设计，既可以穿入销轴实现铰接式连接，允许被连接部件在一定角度范围内摆动，也可以穿入螺栓实现刚性固定，用来安装传感器支架、小型行程开关、管线固定夹这类轻型附属部件。做结构设计的时候，首先要明确被夹持圆柱杆件的实际外径，以此确定半圆弧的加工尺寸，配合面的粗糙度要控制在合理范围，太光滑会降低锁紧后的摩擦力，太粗糙则会夹伤杆件表面镀层，一般取Ra3.2就能满足使用需求。耳板上的两个安装孔，孔距要和配对使用的另一半抱箍的孔距完全一致，孔径比所用的连接螺栓大0.2到0.5毫米，

　　方便装配时调整对位，耳板的厚度要根据所需的锁紧力计算，避免螺栓拧紧时耳板出现弯曲变形。侧面的U型槽，槽宽要根据连接销轴或者螺栓的直径确定，槽的深度要满足连接部件的摆动空间需求，不能出现部件摆动时和支座主体发生干涉的情况。安装边界方面，要注意支座整体的宽度方向尺寸，确保安装之后不会和周边的其他设备构件发生碰撞，耳板伸出半圆弧主体的长度要足够，留出螺栓拧紧时的扳手操作空间，顶部的紧定螺钉孔要垂直于半圆弧的切线方向，保证紧定螺钉端面能平整顶在圆柱杆件表面，不会出现偏载打滑的情况。这类支座一般采用45号钢或者铝合金加工，钢制件做发黑处理防锈，铝合金件做阳极氧化提升耐磨性，根据实际负载大小选择对应材质，

　　负载较大的工况下可以在半圆弧配合面加工防滑网纹，进一步提升夹持可靠性。在自动化生产线的导向轴附件安装、物流输送线的挡停支架固定、小型气动管路的辅件安装场景里，这种结构的支座都能发挥很好的作用，相比传统的焊接式支座，它的位置可以沿着圆柱杆件任意调整，后期维护更换部件的时候不用破坏原有设备结构，装配效率能提升不少。建模的时候要注意半圆弧和两侧凸台、耳板的过渡圆角处理，避免应力集中，尤其是耳板和主体连接的位置，要做足够大的圆角过渡，防止螺栓锁紧时耳板根部出现断裂，U型槽的端部也要做倒角处理，方便连接销轴或者螺栓的穿入，所有安装孔的孔口都要做沉孔或者倒角，去除加工毛刺，避免装配时螺栓头无法贴合安装面。
