铰接式双孔杠杆传动连接构件

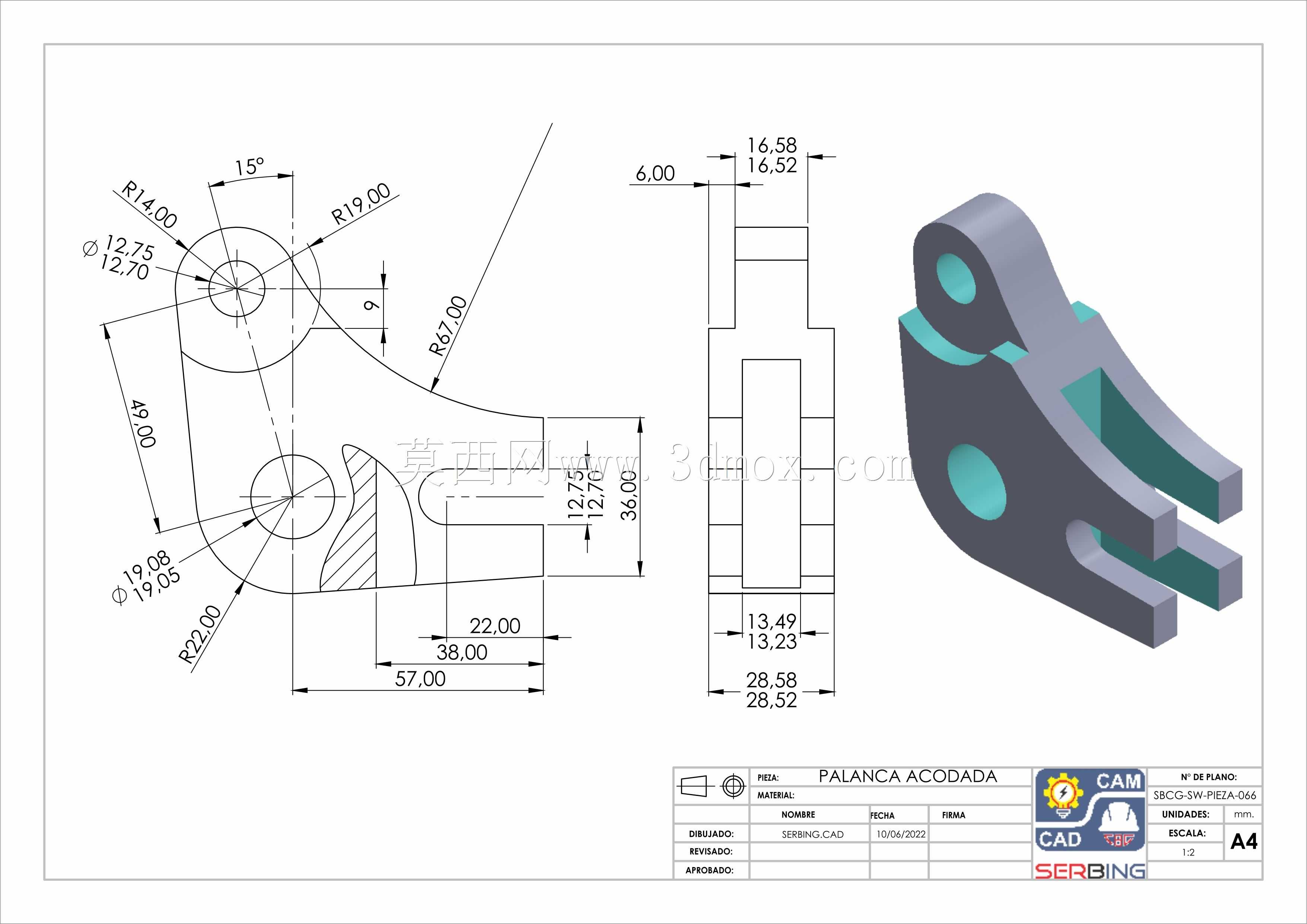

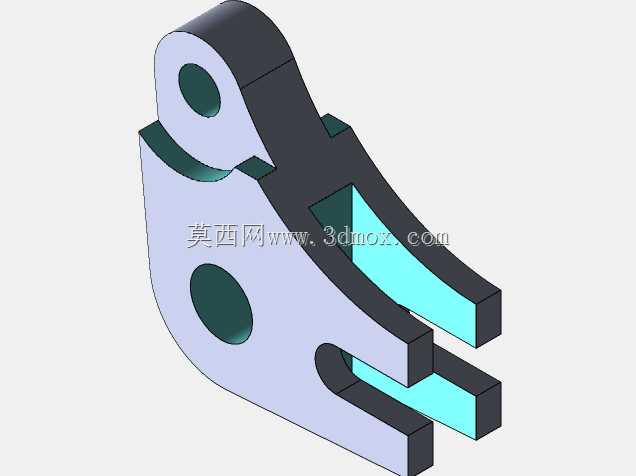

　　这类带双铰接孔的叉形杠杆构件，常见于中小载荷的间歇传动链路里，多数用在通讯设备的内部触发机构、小型工装的夹具锁止单元、或是轻工设备的行程切换组件上，日常工况下承担绕固定轴摆动、传递推拉力的作用，不会承受连续高速运转的交变载荷，但对铰接位的同轴度、叉口的开合间隙有明确要求。从结构上看，构件主体采用变截面的弧形过渡设计，没有多余的工艺凸台，上端的单耳孔是固定铰接位，用来穿装销轴将整个构件固定在设备基座上，作为整个杠杆的摆动支点，孔位边缘做了小尺寸倒角，既可以避免销轴装配时刮伤孔壁，也能减少长期摆动产生的应力集中。下端的大直径通孔是动力输入端的连接位，一般用来连接驱动摆臂或是复位弹簧，孔位的壁厚做了加厚处理，

　　因为这个位置是整个构件受力弯矩最大的区域，加厚设计可以避免长期受载后出现孔位变形、开裂的问题。构件末端的双叉开口结构是动力输出端，两个平行的叉片之间预留了均匀的间隙，用来卡装被驱动的滑块或是拨杆，叉片的接触面做了平直度处理，保证摆动过程中不会出现卡滞、偏磨的情况，叉片末端的厚度比根部略薄，既可以减轻整个构件的自重，也能在装配时更容易对准被驱动件的连接槽。设计这类构件的时候，首先要确定两个铰接孔的中心距，这个尺寸直接决定了杠杆的传动比，中心距偏差过大会导致驱动行程不足或是过位，所以建模时两个孔的同轴度、平行度公差要控制在合理范围内，避免装配后出现摆动卡涩。其次要核算叉口的开口宽度，这个尺寸要和被驱动件的连接端厚度匹配，间隙留0.

　　1到0.2mm即可，间隙过大会导致传动过程中出现冲击异响，间隙过小则会出现装配困难、运动卡滞的问题。外形上的弧形过渡不是单纯的美观设计，是根据受力弯矩图做的等强度优化，在弯矩大的区域保留足够的壁厚，弯矩小的区域做减薄处理，在保证结构强度的前提下尽可能降低构件重量，减少摆动过程中的惯性冲击。安装边界方面，整个构件摆动时的外轮廓包络要提前核算，上端铰接孔的安装面要和基座贴合，保证销轴装配后垂直于安装面，避免构件摆动时出现偏斜；下端的驱动孔要和驱动件的铰接位对齐，保证作用力沿着构件的受力平面传递，不会产生额外的侧向力矩；末端叉口的两个接触面要和被驱动件的受力面平行，保证驱动力均匀传递，不会出现单侧受力磨损的情况。

　　这类构件一般采用45号钢加工，表面做发黑处理即可满足常规工况的防锈要求，如果是用在有腐蚀环境的设备里，也可以换成铝合金材质做阳极氧化处理，重量更轻但要适当调整壁厚保证强度。建模过程中要注意所有棱边的倒角处理，除了孔位的装配倒角，构件外轮廓的锐边也要做小倒角，避免装配和维护时划伤操作人员，同时也能减少热处理过程中的应力集中开裂风险。另外叉片的两个平行面要保证平面度，因为这个面是和被驱动件直接接触的受力面，如果平面度超差，会导致接触面积变小，局部压强过大，长期使用会出现压痕、磨损，影响传动精度。
