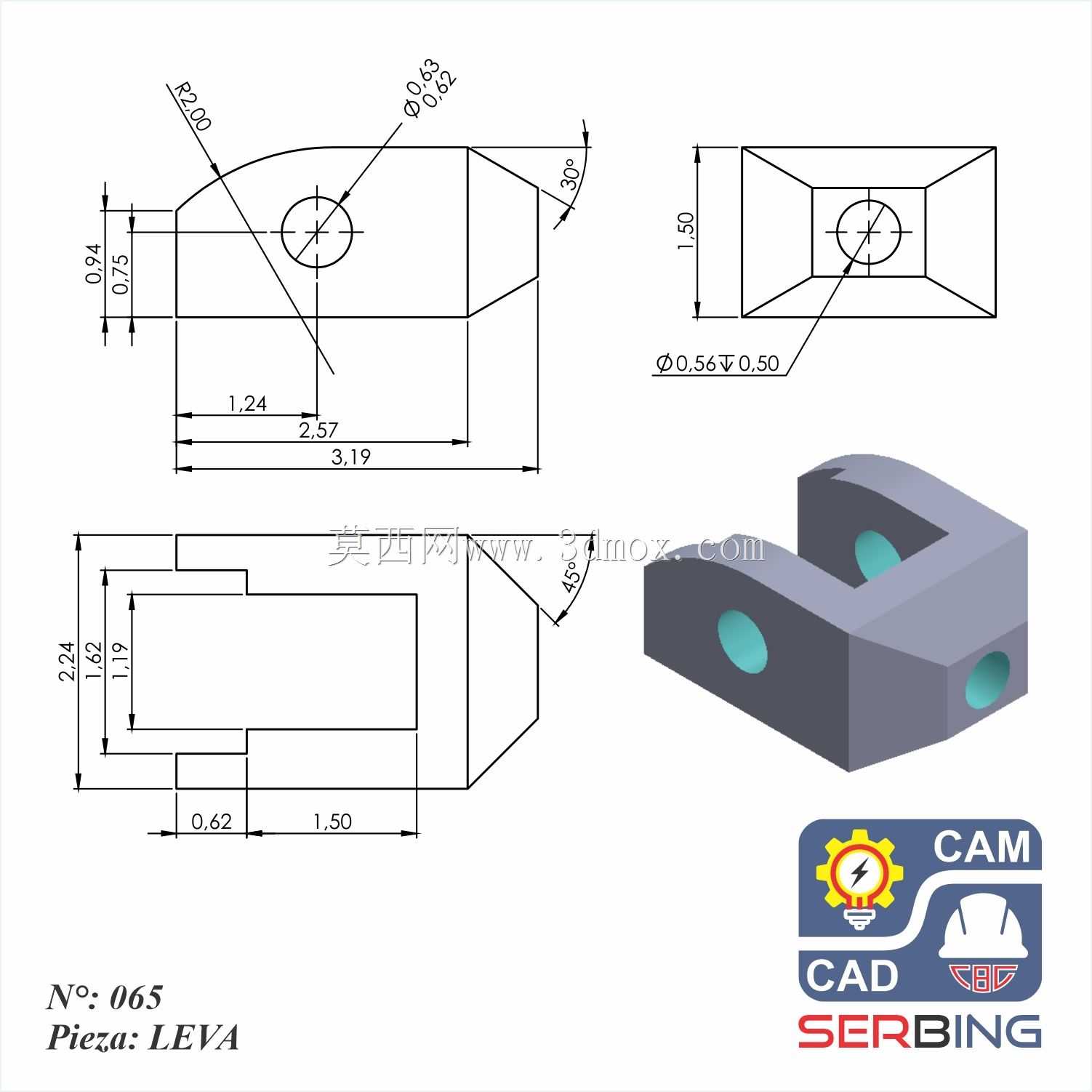

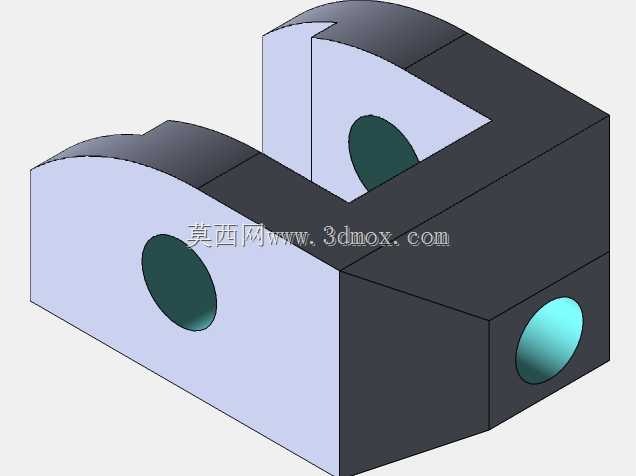

带多安装孔的异形铰接连接支座结构

　　这类异形铰接连接支座，多应用在需要实现小角度摆动、多方向载荷传递的机械传动节点中，常见于小型工装夹具的摆动臂连接位、自动化输送线的挡料机构铰接点、轻型设备的可调支撑脚连接端，也可作为小型手动操作机构的枢轴支撑件使用。从结构设计逻辑来看，主体采用半圆弧顶面搭配直角基座的组合形态，半圆弧顶面的设计是为了避让相邻摆动件的回转轨迹，避免支座在配合件转动过程中出现运动干涉，同时圆弧面的应力分布更均匀，能降低交变载荷作用下的应力集中风险。直角基座部分则承担主要的安装定位功能，基座上开设的三个不同朝向的通孔，分别对应不同的连接需求：侧面的横向通孔用于穿装铰接销轴，实现与摆动臂的转动配合，孔位的同轴度公差控制在IT7级，能保证销轴转动时无卡滞、

　　无偏磨；端面的纵向通孔可用于安装锁紧螺钉或者定位销，实现支座与安装基板的固定连接，孔口做了倒角处理，方便紧固件快速导入；顶面斜向的通孔则用于穿装限位杆件，可限制摆动件的最大转动角度，避免机构超程损坏。在安装边界方面，这类支座的基座底面为精加工平面，平面度公差不超过0.05mm，能保证安装后与基板贴合紧密，不会出现安装倾斜导致的销轴受力偏载问题；整体外形的最大轮廓尺寸适配小型机构的安装空间，半圆弧部分的半径经过精确计算，在保证结构强度的前提下尽可能缩小体积，减少对周边安装空间的占用。设计过程中，针对不同方向的载荷传递路径做了壁厚优化，在销轴孔周边做了局部加厚处理，提升孔位的抗挤压能力，而在非受力的空腔区域做了减材处理，

　　在不降低整体结构强度的前提下减少零件重量，降低材料成本。这类零件在实际使用中，通常会配合铜套或者滚针轴承安装在铰接孔内，减少销轴转动时的磨损，延长零件的使用寿命，安装时需要保证铰接孔的轴线与摆动件的回转轴线完全重合，否则会出现转动卡滞、零件异常磨损甚至断裂的问题。从加工工艺角度来看，这类结构适合采用铣削加工一次装夹完成大部分型面的加工，三个安装孔可在加工中心上通过多轴定位一次性加工完成，能有效保证各孔位之间的位置精度，减少二次装夹带来的形位公差误差。在实际选型应用时，需要根据所承受的径向载荷、摆动频率来选择对应材质的毛坯，常规工况下采用45号钢调质处理即可满足强度要求，在有腐蚀环境的工况下则可选用304不锈钢材质加工，表面做钝化处理提升抗腐蚀能力。
