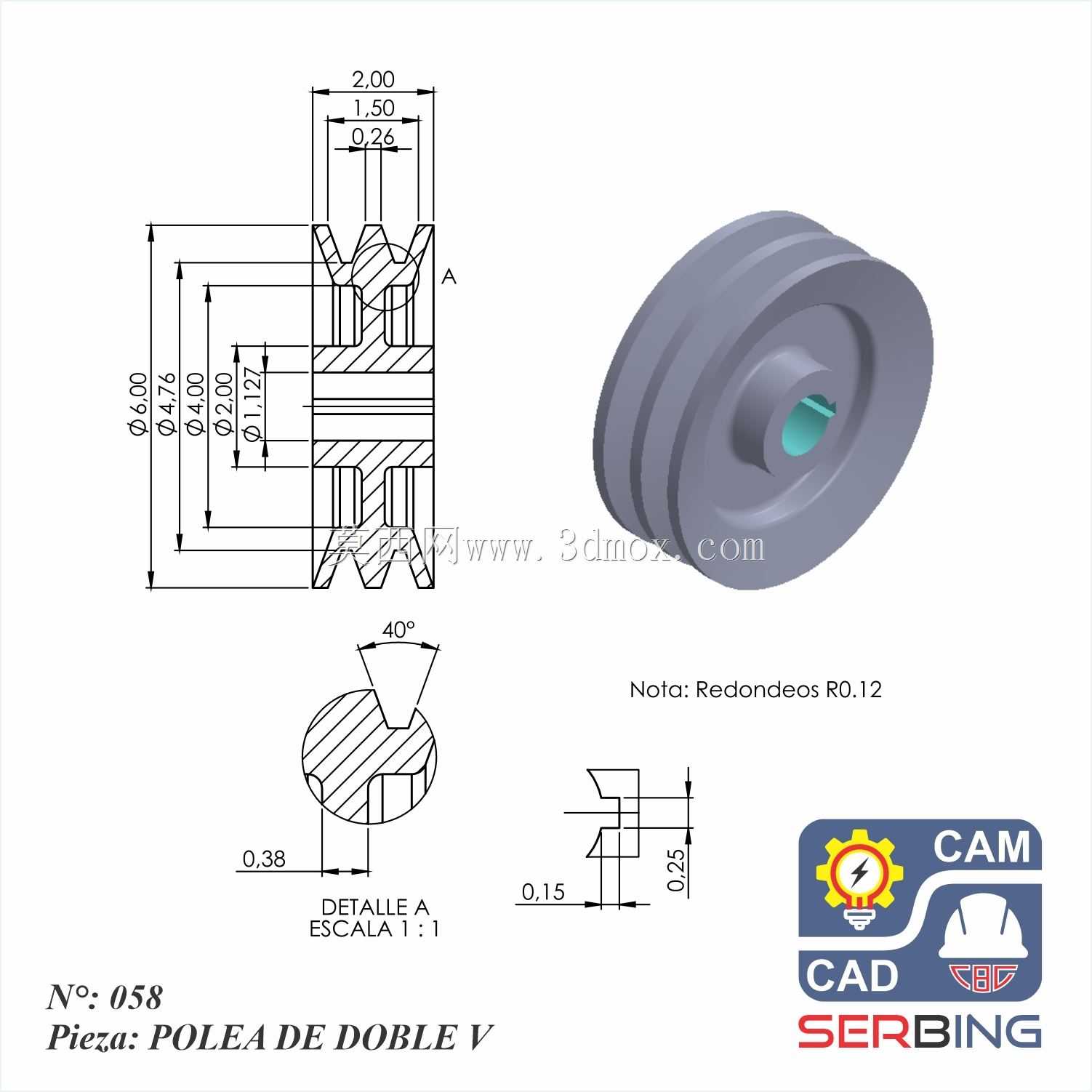

双槽V型传动皮带轮结构设计

　　这款双槽皮带轮是机械传动系统里的常用动力传递部件，日常在中小型农用机械、轻工输送设备、小型机床辅机的传动链路里都能见到它的身影，核心作用是通过V带与轮槽的摩擦力，将主动轴的扭矩平稳传递到从动端，同时可以根据带轮的节圆直径配比，实现不同转速比的动力输出，适配不同工况下的转速匹配需求。从结构设计来看，轮体采用双槽并行布局，可同时容纳两根标准V型传动带，相比单槽带轮能传递更大的额定扭矩，同时双带并行的布局也能在单根带出现松弛或轻微磨损时，避免传动突然中断，提升传动链路的冗余可靠性，适合中低转速、载荷存在小幅波动的传动场景。轮体中心的轴孔采用基孔制公差设计，孔内开设标准平键键槽，安装时通过平键实现轴与带轮的周向固定，

　　传递扭矩的同时也能方便装配时的轴向定位，轴孔端部做了小尺寸倒角，既可以避免装配时轴孔边缘刮伤安装轴的配合面，也能引导带轮顺利推入轴的安装位，减少装配时的卡滞问题。轮槽的型面严格匹配对应型号V带的楔角，槽面做了适中的粗糙度处理，既不会因为过于光滑降低摩擦系数导致传动打滑，也不会因为粗糙度过高加速V带的磨损，延长传动带的实际使用寿命。轮缘外侧的两道凸缘是限位结构，能避免传动带在运转过程中因为轴系对中偏差、载荷突变出现脱槽问题，保证传动过程的稳定性。轮辐部分采用了实体辐板式结构，相比轮辐式结构，实体辐板的刚性更好，在中高转速下的动平衡表现更稳定，不会因为辐条的应力集中出现长期运转后的轮体变形，适合转速在1500rpm以内的常规传动场景。

　　从安装边界来看，这款带轮的轴向总宽度控制在适配双槽带的最小合理尺寸，安装时不需要占用轴端过多的轴向空间，对于安装空间局促的紧凑型设备传动舱十分友好，轮体的最大外圆直径根据传动比需求做了合理设定，运转时不会和周边的设备护罩、机架结构产生运动干涉。在实际选型应用时，需要注意匹配对应型号的V带，同时保证主动轮与从动轮的端面共面，偏差控制在允许范围内，避免带体出现偏磨；安装时轴孔与轴的配合公差要选在合理的过渡配合区间，过松容易出现运转时带轮窜动，过紧则会提升装配难度，甚至压装时造成轮体的内孔应力损伤。日常运维中，不需要对带轮本身做过多的维护，只需要定期检查轮槽的磨损情况，当槽面出现明显的凹陷、亮斑时，就需要及时更换带轮，

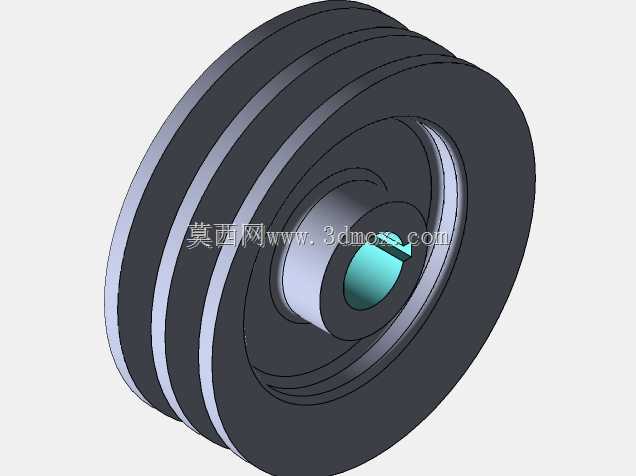

　　避免磨损的槽面加速传动带的损耗，同时定期检查键槽与平键的配合间隙，当间隙过大时及时更换平键，避免扭矩传递过程中出现键的滚切问题。这类双槽带轮的设计没有冗余的复杂结构，所有结构特征都服务于动力传递的核心需求，从轮槽角度、键槽尺寸到辐板厚度，都经过常规工况下的强度校核，能满足多数通用机械的传动使用要求，建模过程中所有特征都采用参数化绘制，修改节圆直径、槽数、轴孔尺寸时可以快速调整参数生成新的规格，适配不同的传动设计需求。
