带锥台铰接座的长槽安装固定支座

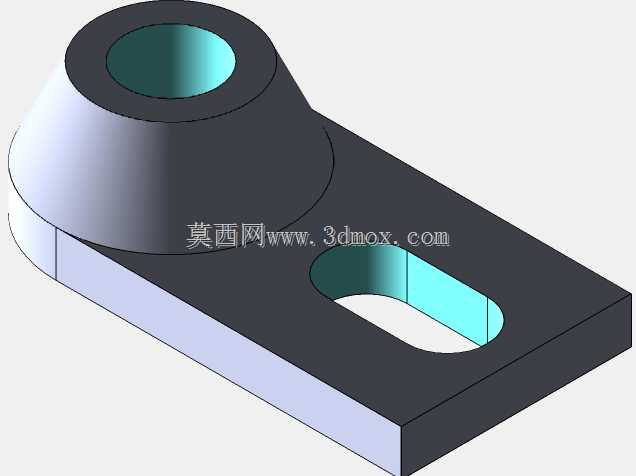

　　在各类轻工输送线、小型工装夹具以及通讯户外架设的辅助支撑结构里，这类带铰接锥台的板式固定支座属于非常典型的受力转接件。日常做设备布局的时候，最先要敲定的就是底板的安装边界：这块零件采用扁平矩形底板作为承载基底，底板厚度控制在常规钣金折弯件或者机加工垫块的常用区间，底板上开设的长圆形腰型孔是整个安装设计里最实用的部分——现场装配时不需要提前把螺栓孔的孔位打得绝对精准，腰型孔的延伸方向可以提供数十毫米的位置调整余量，当配套机架的预装孔存在焊接变形或者累计公差时，松开固定螺栓就能沿着长槽方向微调整个支座的摆放位置，调整到位后再穿入螺栓锁紧，完全规避了硬孔位对位困难、需要现场扩孔的麻烦。底板上方一体成型的锥台状铰接筒是核心功能区域，

　　这个筒体内壁加工出同轴的贯通圆孔，圆孔的内径按照常用的铰接销轴尺寸做匹配，外轮廓从底板顶面开始先以平缓的锥面向上收拢，到顶端再过渡为加厚的环形端面，这种变壁厚的锥台结构不是随意做的造型：如果直接在平板上竖一个等壁厚的圆筒，销轴传递过来的径向载荷会全部集中在圆筒和底板相接的环形焊缝或者接合边角处，反复摆动受载后很容易在根部出现应力裂纹；把筒身下部做成向外延展的锥面，相当于给铰接筒增加了一圈连续的加强筋过渡，载荷可以顺着锥面均匀扩散到底板的更大面积上，没有尖锐的应力集中拐角，哪怕铰接点长期承受偏摆、小幅冲击，根部的结构强度也能得到保障。从实际使用场景来看，这类支座常用来作为连杆机构的端部铰接座：比如小型翻盖设备的翻转支撑端、

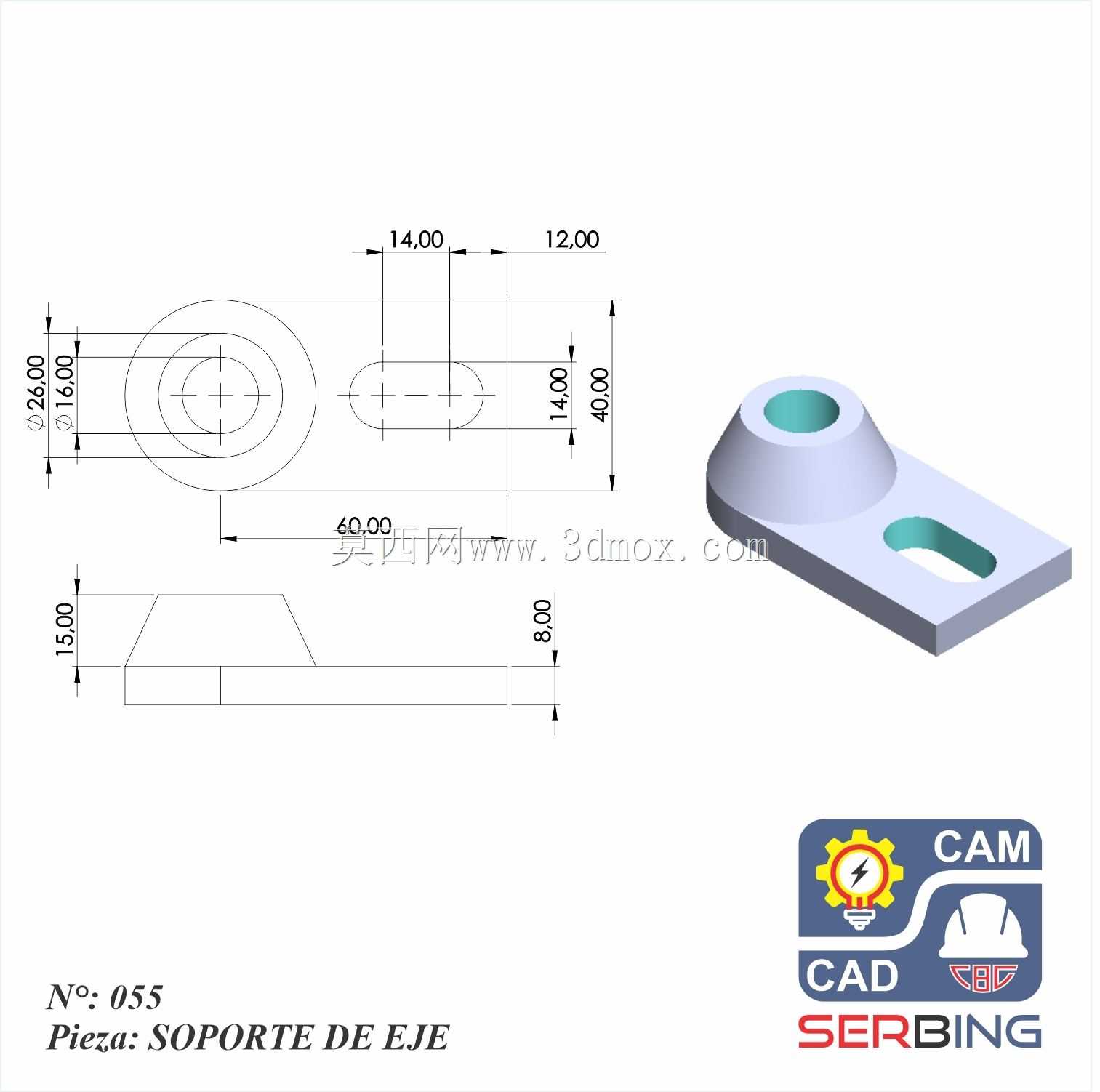

　　通讯天线架设时的角度调节底座、工装夹具里的摆臂回转支点，销轴穿过锥台的内孔之后，两端可以搭配轴用挡圈或者开口销限位，摆臂绕销轴转动时，锥台的两个端面直接作为摆臂的轴向贴合面，端面的接触面积足够大，单位面积的压强大幅降低，长期转动磨损也更均匀。做三维结构设计的时候，这个零件的建模逻辑也很贴合机加工或者型材焊接的工艺路线：先绘制底板的矩形轮廓，拉伸得到基础板体，随后在底板上切除腰型安装孔，腰型孔的两端半圆和直段相切，孔边和底板侧边预留足够的安全边距，避免螺栓锁紧时板边出现开裂；之后在底板顶面绘制锥台的底部大圆和顶部小圆，通过拔模拉伸或者旋转凸台的方式生成带锥度的筒身，再同轴切除内部的铰接通孔，最后把所有锐边按照装配需求做小尺寸倒角，

　　既去除加工毛刺，也避免装配时划伤操作人员。选型搭配的时候要注意几个边界尺寸：首先底板的总长度要覆盖腰型孔的调节行程，腰型孔的宽度要和所选的固定螺栓公称直径匹配，螺栓穿过腰型孔后下方搭配平垫可以增大锁紧接触面积，防止长期振动下螺栓松脱；锥台内孔的同轴度要和装配后的摆臂回转精度对应，如果是需要频繁摆动的工况，内孔还可以压入铜套或者自润滑衬套，把磨损消耗集中在可更换的衬套上，支座本体不需要整体更换。锥台的总高度要留出足够的铰接空间，保证搭配的摆臂板厚放入后，两端的限位件不会和底板顶面发生干涉，锥面的倾斜角度不需要过大，一般取十几度的拔模斜度即可，既满足应力扩散的要求，也不会过多占用支座上方的布置空间。在通讯架设的户外场景里，这类支座还可以配合镀锌表面处理，底板贴紧机架的安装面，腰型孔抵消安装面的孔位误差，上方锥台穿入销轴连接天线的支撑摆杆，调整俯仰角度之后锁紧铰接处的紧固件，整体结构没有多余的复杂特征，加工成本低，受力路径清晰，维护拆装都十分便捷，很多小型非标设备做支点固定时，这类结构比定制复杂的铸造支座性价比高很多，建模时也可以通过修改底板长宽、腰型孔行程、锥台内孔直径，快速衍生出适配不同载荷等级的系列化支座零件。
