剖分式滑动轴承下座支撑结构

　　在常规的轴系传动布局里，这类剖分式轴承下座的应用场景覆盖了从轻载输送设备到中载冶金辅机的多数需要径向支撑的旋转轴工位，和整体式轴承座不同，它的核心优势在于轴系已经完成装配、比如轴上已经预装了齿轮、联轴器甚至叶轮等零件时，不需要沿着轴向穿拆整个轴系，只需要掀开上盖就可以完成轴承的更换、间隙调整或者轴系对中校准，这在后期设备运维的场景里能大幅降低停机拆解的工作量，尤其是在一些管线排布密集、周边辅机安装空间局促的工位，轴向抽轴的操作往往需要拆除周边大量关联部件，剖分结构的价值就会体现得非常明显。

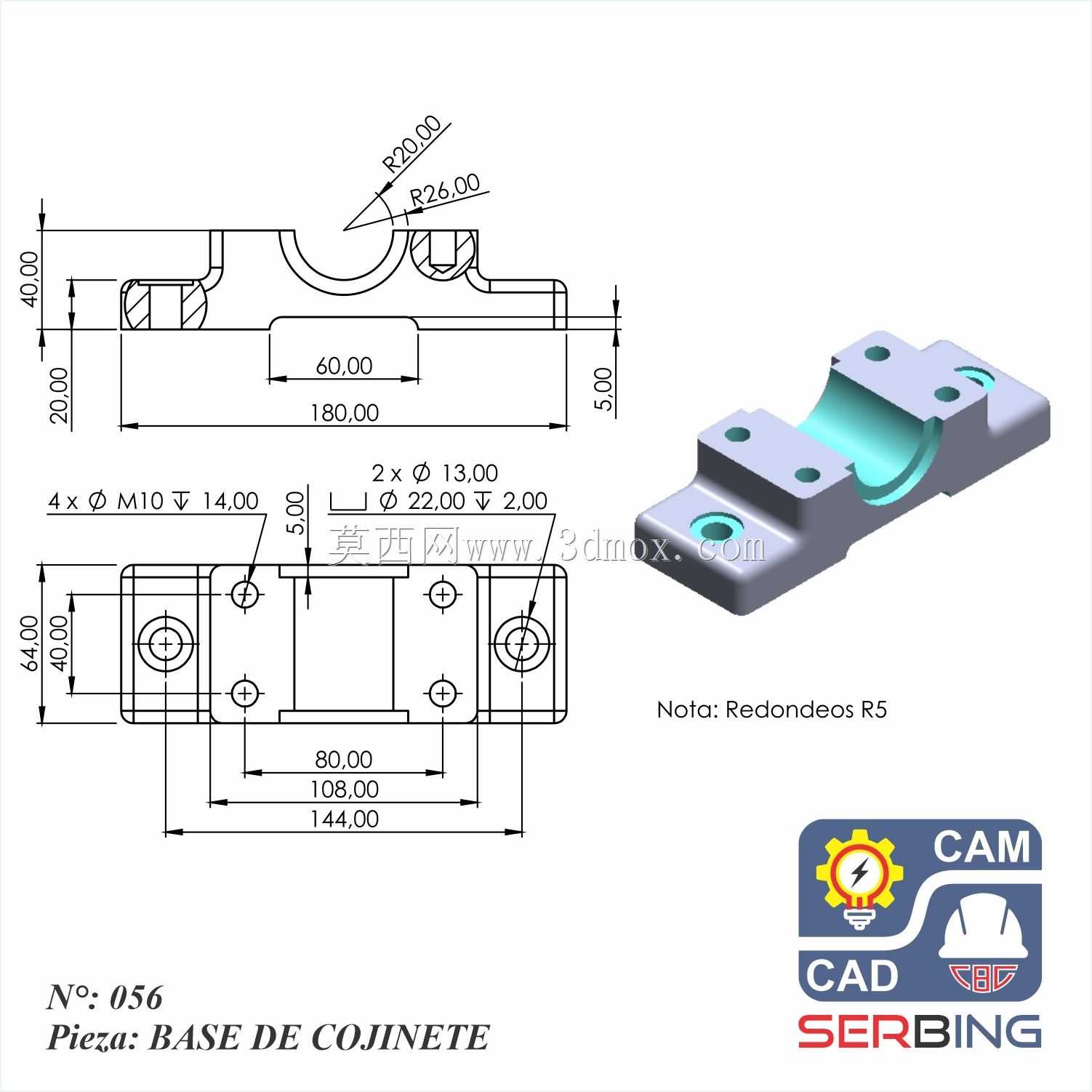

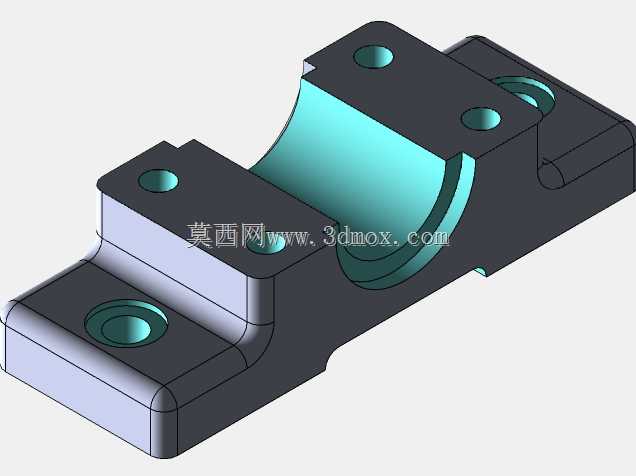

　　从功能特性上看，这个部件作为滑动轴承的下半承载基体，中间的内凹圆弧面是直接贴合轴瓦下半部分的定位面，圆弧的面轮廓度、和安装底面的平行度直接决定了轴瓦装配后的同轴度，要是这个圆弧面加工出现偏差，轴瓦装配后就会出现局部贴合不实的问题，运转时轴瓦局部压强过高，很容易出现烧瓦、异常磨损的故障。两侧延伸出的带孔凸台是和轴承上盖配合的连接位，四个安装孔分别布置在凸台的四个角位，螺栓锁紧时的压紧力需要均匀作用在轴瓦的分型面上，所以凸台的厚度设计做了等刚度强化，避免螺栓锁紧时凸台出现翘曲变形，导致轴瓦分型面出现缝隙，运转时进入杂质或者出现润滑脂泄漏。

　　设计思路上，这个结构优先考虑了承载后的应力分布，圆弧承载区和两侧安装凸台之间做了大圆弧过渡，没有采用直角衔接，就是为了避免轴系承受径向载荷时，转角位置出现应力集中，长期交变载荷下出现裂纹。底部的两个安装沉孔是用来把整个轴承座固定在设备机架或者安装基板上的，沉孔的深度设计刚好能容纳内六角螺栓的头部，安装后螺栓头不会突出座体底面，保证整个座体和安装面完全贴合，不会出现安装翘曲。座体的侧壁做了不等厚设计，靠近承载圆弧的位置壁厚更大，往两侧安装翼方向逐渐过渡减薄，在保证整体刚性足够的前提下尽可能控制铸件的重量，减少不必要的材料浪费，也降低后续加工的去除量。

　　从安装边界来看，座体的总长度方向需要预留出螺栓安装的操作空间，两侧安装孔的中心距是安装时对位的核心尺寸，安装基板上对应的螺纹孔或者通孔位置需要和这个尺寸严格匹配，偏差过大会导致安装时座体被强行拉扯，出现初始装配应力，运转时会带动轴系出现额外的振动。座体的总高度决定了轴系的中心高，在整线设备设计时，这个中心高需要和配套的联轴器、传动轮的中心高保持一致，避免轴系出现不对中带来的附加弯矩。中间圆弧的内径尺寸和适配的轴瓦外径是过盈配合还是过渡配合，需要根据实际承载的载荷大小、冲击情况来确定，轻载平稳运转的工位可以选稍松的过渡配合方便拆装，重载有冲击的工位则需要选稍紧的配合保证轴瓦不会在座体内出现窜动。另外，座体上的所有安装孔的位置度公差需要控制在合理范围，尤其是和上盖配合的四个连接孔，位置偏差过大会导致上盖装配后和下座的圆弧面出现错位，直接影响轴瓦的抱紧精度。在实际选型应用时，还需要根据轴的转速、径向载荷的大小来确认座体的材质，常规工况下用灰铸铁铸造就能满足减震和耐磨的需求，冲击载荷大的工位则需要选用铸钢材质来提升整体的抗冲击性能，避免重载下出现座体断裂的问题。
