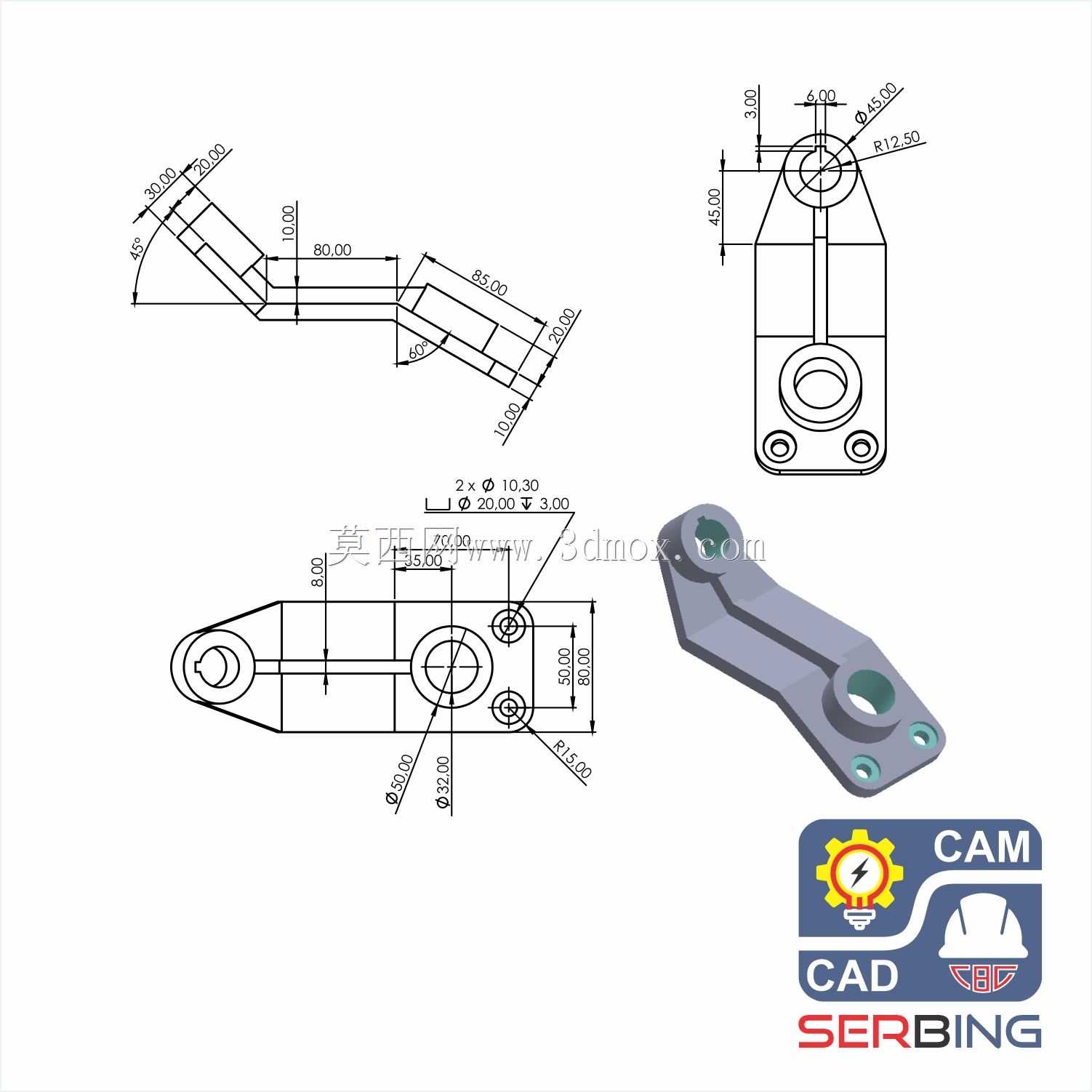

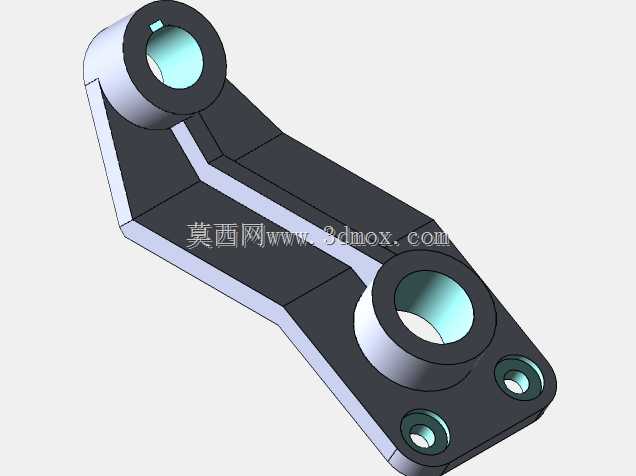

在各类需要传递摆动力矩、完成跨点位铰接联动的机械结构中,这类弯臂式连接支座往往承担着把两个存在空间高度差、轴线平行错位的回转节点刚性串联起来的作用,常见于轻工包装设备的摆杆传动组、小型输送线的拨料摆臂、通讯设备外置调节支架、非标工装的角度联动机构里,替代传统直连杆无法适配的非共面安装场景。从结构布局来看,零件整体采用长弯臂的异形构型,两端分别设置带同轴通孔的加厚铰接套筒,两个套筒的轴线保持平行但存在明确的高度差与水平间距,臂身沿着两个套筒的中心连线做平滑的折弯过渡,既避开设备内部其他运动部件的干涉边界,又能在两个铰接点之间稳定传递扭矩。靠近下端的铰接座侧面向外延伸出平整的安装法兰面,法兰面上预留两个小规格沉头通孔,
这一设计并非用于主铰接轴的装配,而是用来安装限位挡片、位置感应触发块或者辅助定位压板,装配时沉头孔可以把紧固件端头完全埋入接触面以内,不会在零件外侧形成凸起剐蹭周边管线。臂身的主体截面采用带加强中筋的槽型构型,沿着臂的长度方向居中凸起一条连续的加强棱,两侧腹板向下形成半包围的槽状结构,这种设计在不显著增加整体壁厚、不额外堆砌零件重量的前提下,大幅提升弯臂在承受交变摆动力时的截面抗弯模量,避免长期往复摆动后臂身出现侧向挠曲变形。两端的铰接套筒做了明显的轴向加厚处理,套筒内孔为贯穿的光孔,用于穿装铰接销轴或者衬套,套筒的两端端面都预留了足够的轴向接触宽度,装配时可以在孔内压入自润滑铜衬套或者工程塑料轴套,端面和配套的连杆夹板、
支座立板之间留有合适的间隙,既保证铰接转动顺畅,又能降低销轴单位面积承受的挤压应力,减少长期转动带来的孔壁磨损。建模过程中首先要锁定两个铰接孔的中心距作为核心装配尺寸,这个尺寸直接决定联动机构的摆动行程与传动比,一旦中心距出现偏差,整套连杆机构的运动轨迹都会出现偏移,甚至出现运动卡滞。其次要确认两个铰接孔轴线的平行度公差,若两孔轴线出现空间交错,穿入销轴后会产生额外的扭转内应力,转动时会出现卡顿、磨损不均的问题。臂身的折弯轮廓需要在布局阶段就和整机的周边零部件做干涉校验,尤其是弯臂向下凹陷的槽腔位置,要预留出摆动行程范围内和下方机架、管线的安全间隙,避免设备运行过程中臂身扫过其他固定部件。安装边界方面,
下端法兰面的两个沉孔孔位需要和配套安装附件的孔距严格匹配,法兰面本身要保证平面度,让固定后的触发块或者挡片可以紧密贴合,不会在摆动过程中出现松动异响。两个铰接套筒的外圆直径、轴向长度都要和相邻的配合夹板厚度适配,保证装配后销轴两端的卡簧或者挡圈可以完全限位,不会出现轴向窜动。零件的壁厚过渡位置全部做了圆角处理,避免折弯转角处出现应力集中,在承受冲击载荷时不会从转角位置发生断裂。整个构件既可以作为传动摆臂直接参与运动传递,也可以作为固定导向支座,为两根平行布置的轴提供连接支撑,适配多类非标设备的紧凑安装空间,在布局受限、两个铰接点无法布置在同一平面的场景下,这种异形弯臂结构相比拼接式的直杆连接件,拥有更好的整体刚性与装配便利性,不需要额外拼接多个板件来凑出高度差,减少了装配累计误差,也降低了连接件松动失效的概率。
- 上一篇:带锥台铰接座的长槽安装固定支座
- 下一篇:叉型铰接联动支座机械结构
- 全部评论(0)
- 模板大小: 448.32 KB
- 售价:5金币
- 下载次数: 6
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
