叉型铰接联动支座机械结构

　　该零件属于小型传动联动机构里的铰接承载支座，整体采用一体式板件折弯式的实体构型，在轻工自动化输送线、小型工装夹具、门体联动摆臂、包装设备的连杆传动组里都能见到这类结构的应用，它的核心作用是同时承接两个方向的铰接点位：一端通过长槽型腰孔完成和机架基准面的滑移锁紧固定，另一端通过两组平行的双耳铰接耳板，和摆臂、拉杆、联动锁扣这类活动构件形成销轴铰接，把直线滑移的调节余量和旋转摆动的活动自由度整合在同一个零件上，省去了多块拼接支座的装配累计误差。

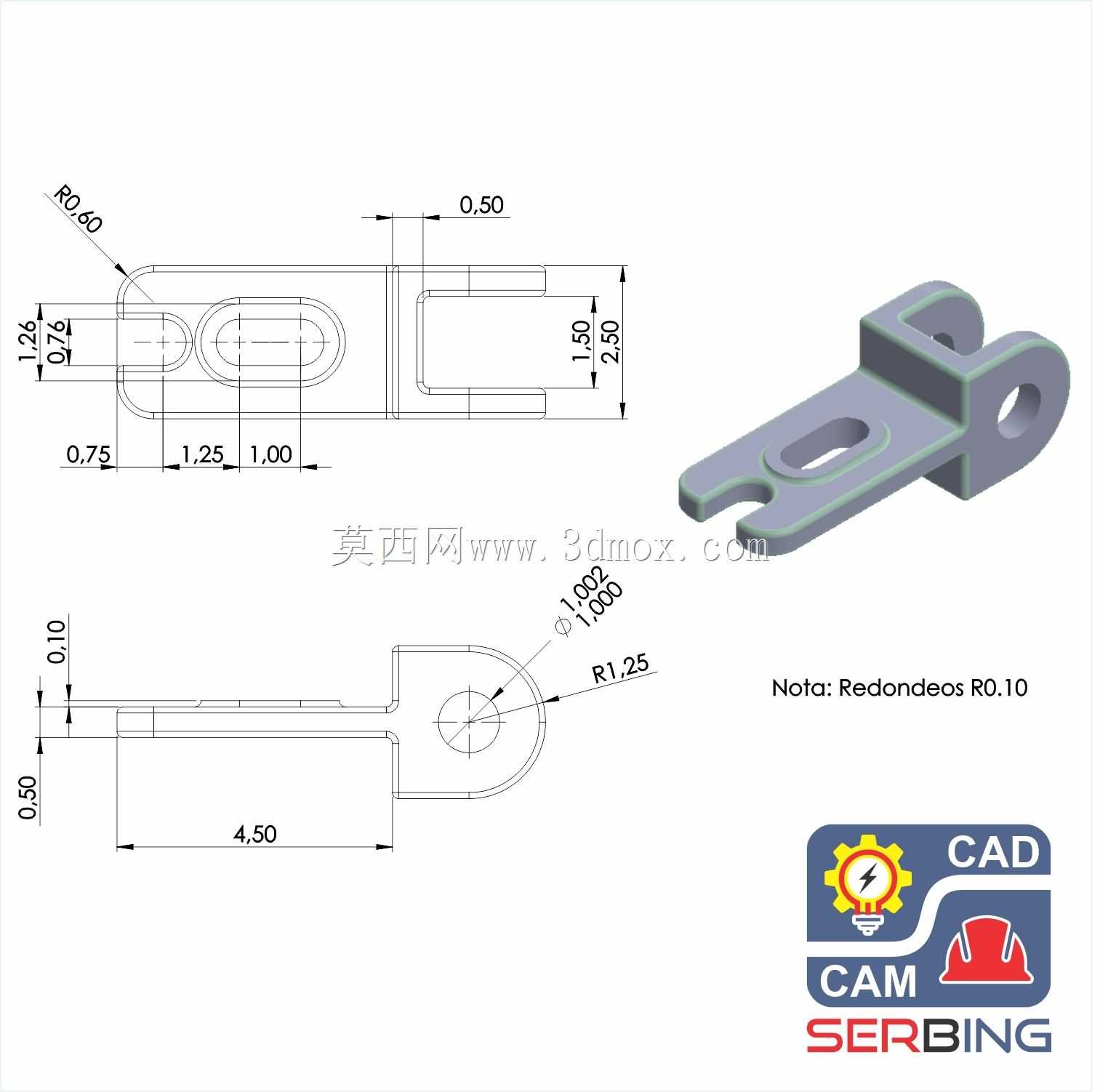

　　从实际装配的边界条件来看，零件的底板部分为长条形扁平承载板，板厚方向预留了足够的承压面，底板前端开出对称的U型开口槽，槽体两侧做了外翻的圆弧包边，这个开口槽并非安装孔，而是用来卡入配套杆件的轴颈位置，装配时可以从侧向把杆件滑入槽内，不需要沿杆件轴向穿装，在检修更换联动部件的时候不用拆解整条连杆轴系，大幅缩减现场维护的拆装步骤。底板中段开设的长圆形腰孔沿零件长度方向贯通，腰孔周边做了凸起的沉台加强，锁紧螺栓穿过腰孔之后可以沿槽长方向调整整个支座的固定位置，调节行程覆盖耳板铰接点的中心距偏差，在连杆机构初始对位的时候，不需要加工额外的调整垫片，只需要松开锁紧螺栓推移支座，确认摆臂行程死点位置之后再锁紧，就能补偿机架焊接、钣金折弯带来的安装位形位误差。

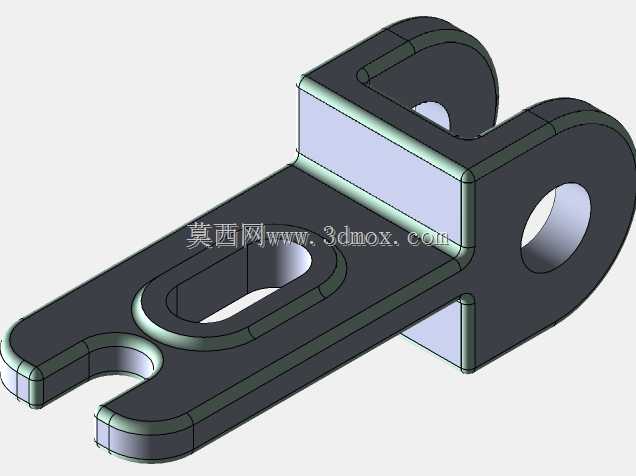

　　零件尾端向上垂直折弯形成立板结构，立板顶端延伸出两片平行的同轴耳板，两片耳板的间距刚好容纳配套联动叉头的厚度，耳板中心加工同轴的圆形销轴孔，孔口边缘做了倒角导入，销轴穿装时可以自动导正，不会出现两片耳板孔位不同轴导致的销轴卡滞。立板和底板的交接转角处做了整块的三角加强筋过渡，筋板和底板、立板完全融合为一体，避免铰接点承受径向摆动力的时候，转角位置出现应力集中开裂；耳板的外轮廓全部做了R圆弧倒圆，没有尖锐的直角棱边，一方面消除热处理或者冲压加工时的应力开裂隐患，另一方面在设备运行人员近距离操作的工位上，也不会刮擦线缆或者划伤装配人员。

　　设计这类支座的时候，首先要确认的是铰接耳板的孔中心到底板安装面的垂直高度，这个尺寸直接决定联动摆臂的回转中心高度，一旦高度偏差超过连杆间隙补偿量，整套联动机构会出现行程卡位、锁止不到位的问题；其次要核对两片耳板的内间距尺寸，间隙过小会夹死配套的摆臂叉头，摆动时出现摩擦异响，间隙过大则会导致铰接点存在轴向窜动，联动动作出现横向晃动。底板腰孔的宽度要和所选锁紧螺栓的公称直径匹配，单侧预留0.5到1毫米的间隙即可，间隙过大会丢失定位精度，过小则无法顺利穿装螺栓。前端U型开口槽的槽宽要和配套卡入的杆件轴径保持小间隙配合，槽口的导入圆弧要做足够大的导向角，保证杆件侧向滑入的时候不会磕碰槽口边缘。

　　从受力特性来看，这个零件的载荷路径非常清晰：耳板承接的铰接摆动力通过立板传递到底板，再通过底板上的两个锁紧点位分散到机架安装面上，转角处的加强筋刚好承接立板和底板之间的弯矩，避免薄板件出现折弯变形。零件所有的外露棱边都做了等半径的圆角处理，在三维建模过程中，先绘制底板的二维轮廓草图，拉伸生成基础板体之后，再绘制立板和耳板的轮廓进行合并拉伸，最后统一在所有转角位置添加圆角特征，建模顺序如果颠倒，先做圆角再拉伸加强结构，很容易出现特征报错、圆角断裂的问题。实际投产时这类零件多采用中碳钢板激光切割之后折弯成型，或者直接采用圆钢铣削加工一体成型，受力较大的工况下还会在销轴孔内压入耐磨衬套，延长铰接点位的磨损寿命，长期运行后只需要更换衬套，不用整体替换支座，降低设备的后期维护成本。在布局安装空间的时候，需要预留耳板外侧的销轴穿装操作空间，底板下方要保证支撑面的平面度，避免支座锁紧之后出现翘曲，导致铰接孔的同轴度被强制拉偏。
