腰型法兰式带沉孔安装导向基座结构

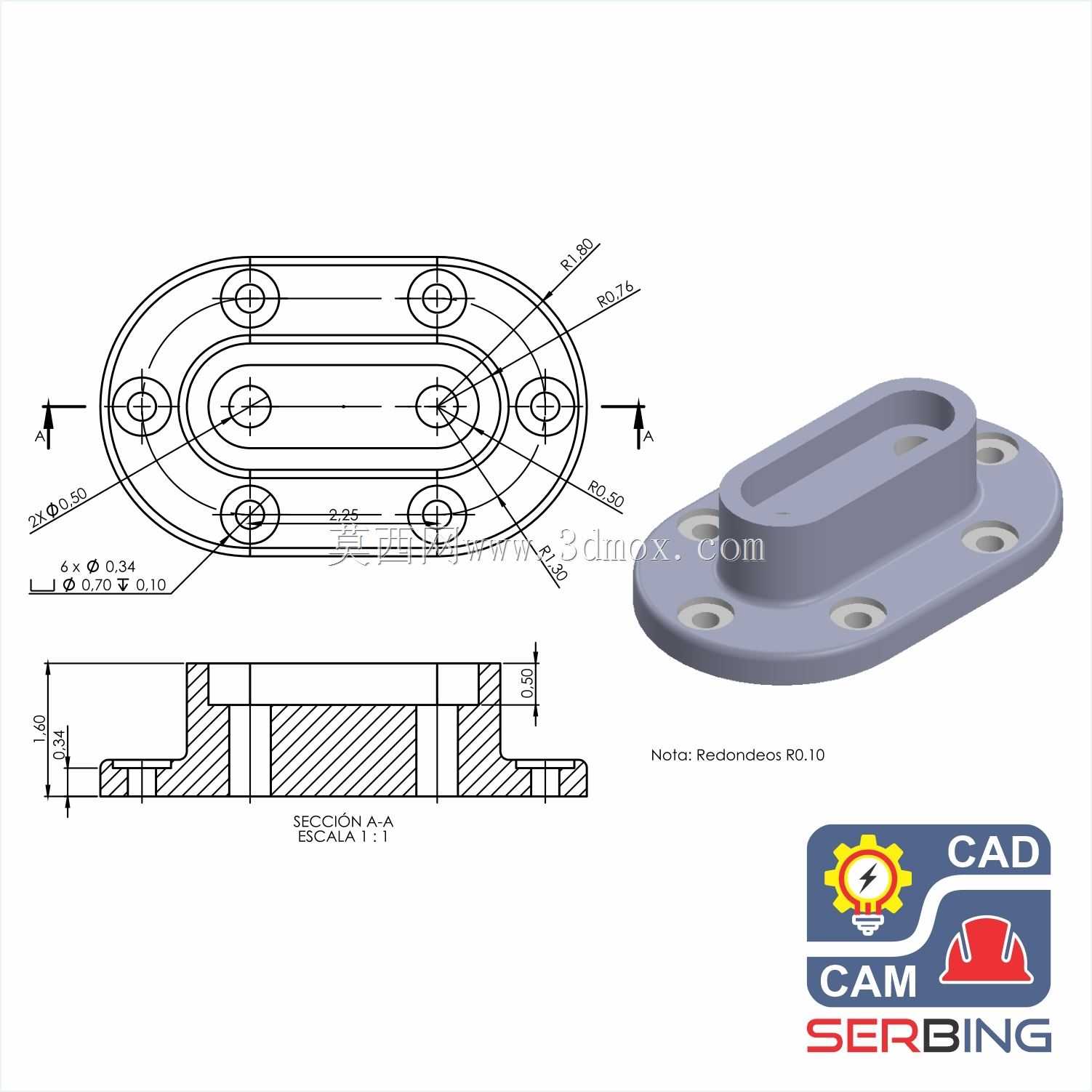

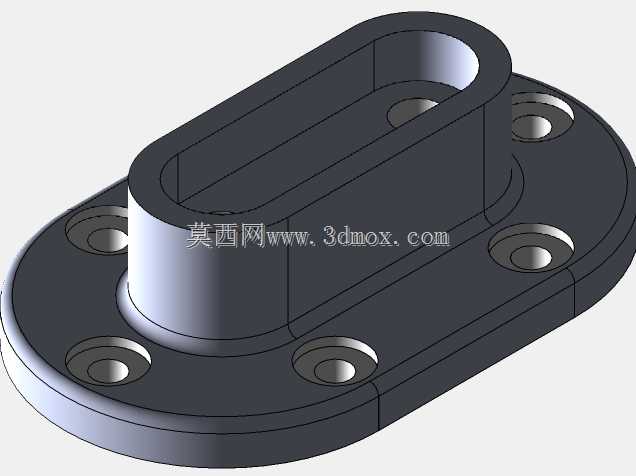

　　这款带腰型通腔的法兰安装基座，在通讯设备布线、小型气动管路导向、轻工输送线的杆件限位场景中应用十分广泛，日常做设备改造时经常会碰到需要给长条形杆件、线束组做垂直导向同时要保证安装面密封贴合的需求，这类结构刚好能匹配对应的安装工况。从实际使用角度看，基座底部的椭圆法兰盘上均匀分布了六个沉头安装孔，安装时可以直接用内六角圆柱头螺钉从法兰面锁入安装基板，沉孔结构能保证螺钉头部完全没入法兰盘面，不会突出表面干涉其他相邻部件的排布，六个孔的排布沿法兰长轴对称分布，锁附后受力均匀，不会出现单侧翘起的密封失效问题，安装边界上法兰盘的长轴、短轴尺寸适配常见的40mm到80mm间距的安装孔位，不需要额外在安装板上扩孔或者补焊转接板，能直接适配现有设备的安装面。

　　设计思路上，主体的腰型通腔是核心功能区，腔体内壁做了0.2mm的拔模斜度，既方便注塑或者机加工时的脱模、排屑，也能给穿过腔体的杆件或者线束留出微量的调整余量，避免硬接触刮伤线束外被或者杆件表面镀层；腔体和法兰盘衔接的位置做了R3的圆角过渡，没有尖锐的应力集中角，在承受侧向的杆件推力时，衔接位置的应力能顺着圆角分散到整个法兰盘面，不会出现根部断裂的问题，之前做过类似的直角过渡基座，在设备长期振动的工况下，根部很容易出现疲劳裂纹，改成圆角过渡后疲劳寿命能提升三倍以上。腔体的高度设置刚好匹配常见的15mm到30mm的导向行程需求，不需要额外加装导向套就能保证杆件穿过时的垂直度，腔体内壁的表面粗糙度控制在Ra1.6，既能减少杆件滑动时的摩擦阻力，也不会因为加工精度过高提升不必要的制造成本。

　　实际选型时要注意，这款基座的腰型腔尺寸适配宽度12mm到20mm的长条形杆件或者成组布线的线束，安装时法兰面和安装基板之间可以加装0.5mm厚的丁腈橡胶密封垫，在有防尘、防溅水需求的通讯基站户外柜、车间输送线侧边安装场景下，能达到IP54左右的防护等级，避免灰尘、切削液顺着安装缝隙进入设备内部。另外法兰盘的边缘做了1mm的倒角，安装时不会割伤安装人员的手部，也能避免和相邻的钣金件、型材件出现硬磕碰掉漆的问题。从加工工艺角度看，这款结构如果采用铝合金6061材质机加工，一次装夹就能完成法兰面、沉孔、腔体的全部加工工序，不需要二次翻面找正，加工效率很高；如果采用POM或者尼龙材质注塑生产，模具结构也很简单，没有复杂的抽芯结构，量产时的良率能稳定在98%以上，适合批量用在通讯设备、小型自动化设备的导向安装工位上。日常做设备维护时，只需要定期清理腔体内的积尘、纤维碎屑，不需要额外加注润滑脂，维护成本很低，在长期往复滑动的工况下，腔体的磨损量也能控制在每年0.1mm以内，完全满足一般工业设备3到5年的使用寿命要求。
