带多孔安装板的铰接套筒支座结构

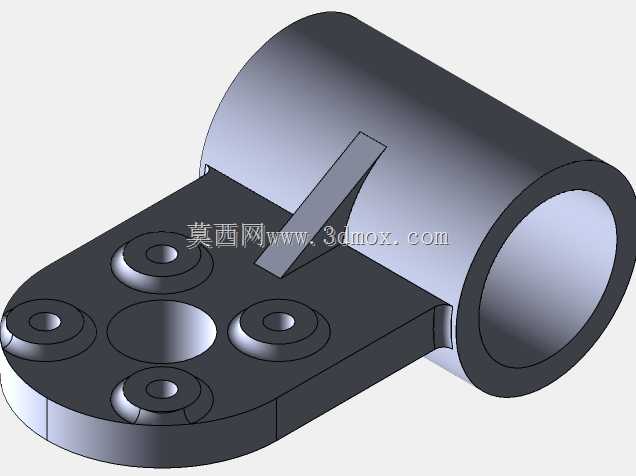

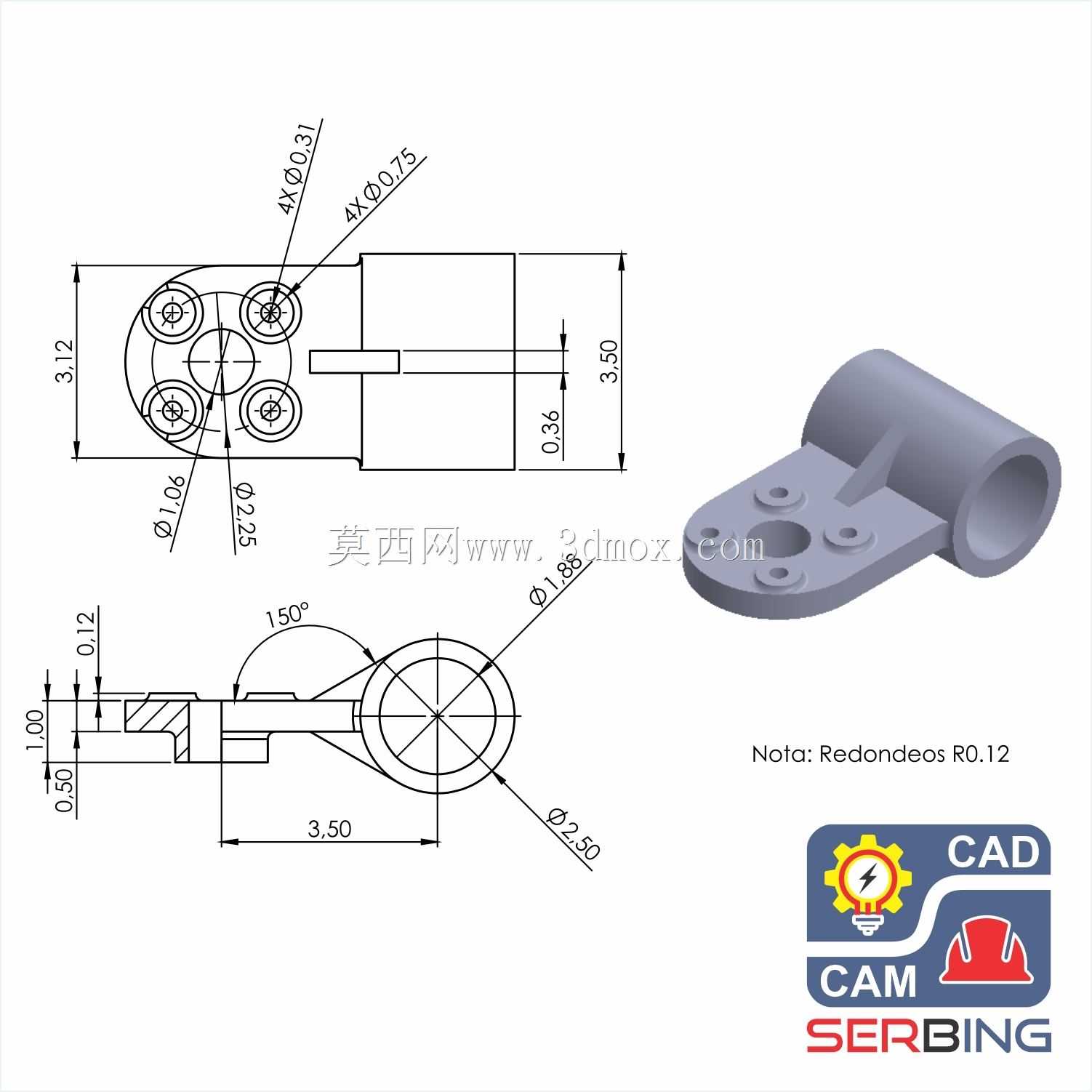

　　该零件属于典型的铰接式连接支座，主体由水平布置的多孔安装底板与垂直于板面延伸的圆筒轴套组合而成，整体采用一体化成型结构，在小型工装夹具、自动化输送线翻转机构、通讯设备便携支架以及轻型连杆传动系统中较为常见。圆筒部分为中空通孔结构，内径按照标准销轴或转动轴的配合公差设计，内壁承担径向支承作用，销轴穿入后可使与之相连的外部摆臂绕套筒轴线完成定轴转动；套筒外壁与安装板交接处设置了连续过渡的加强筋，筋板沿套筒轴向斜向延伸至底板表面，能够有效分散铰接点在受侧向弯矩时产生的应力集中，避免长期往复摆动后焊缝或本体连接处出现疲劳开裂。底板采用半圆弧端头的扁平轮廓，板面上分布有四个呈环形阵列布置的沉头安装孔，每个孔位周边都做了局部凸台加厚处理，

　　凸台顶面与沉孔端面平齐，既可以让内六角螺钉的头部完全沉入孔内不外露干涉，又能增加螺钉锁紧位置的局部壁厚，降低拧紧时板面压溃变形的风险；底板中心额外设置了一个大直径通孔，可用于穿设定位销实现支座在主机架上的初定位，也可作为走线孔或减重孔使用。从安装边界来看，底板的整体宽度略大于套筒的外径，四个安装孔的孔位间距按照通用工业铝型材的安装槽间距匹配设计，安装时既可以直接贴合在钢制机架的安装面上通过螺栓锁紧，也可以适配铝型材端面的预置螺母完成固定，套筒的轴向长度预留了足够的配合面宽度，当穿入销轴后，轴套两端可分别加装挡圈或限位垫片，防止销轴轴向窜动。设计过程中首先确定铰接旋转轴线的高度，该高度直接决定了相连摆臂的回转半径与运动轨迹，因此套筒中心到底板安装面的距离需要结合配对运动部件的行程校核，避免摆臂摆动时与底板或安装基面发生碰撞；底板的轮廓形状在满足四个安装孔布置的前提下，将端头加工为圆弧过渡，减少了尖角处的应力集中，同时也缩小了零件的整体占用空间，适合在设备内部安装位置紧凑的场景下使用。套筒与底板的连接区域除了可见的斜向加强筋外，两者相交的根部均做了圆角过渡，避免直角连接处出现热处理或加载过程中的裂纹扩展。在实际装配场景中，这类支座常作为翻转门的合页基座、连杆机构的固定铰点使用：当作为合页基座时，套筒内可穿入带油槽的销轴，定期注入润滑脂降低转动摩擦，底板通过四颗螺钉固定在设备柜体的安装立面上，活动页板则与套筒另一端的转动部件相连，

　　实现柜门的0到180度平稳开合；当作为自动化设备的连杆固定铰点时，支座底板锁定在设备机架的基准面上，连杆的一端通过销轴与套筒铰接，另一端连接执行气缸或驱动摆杆，将气缸的直线往复运动转化为摆臂的定轴回转动作，完成工位上工件的抬升、避让或推送动作。零件的壁厚分布经过针对性优化：套筒的环形壁厚按照销轴支承的径向载荷计算，在保证刚性的前提下尽可能减小壁厚以控制整体重量，底板厚度则满足螺钉锁紧时的抗弯要求，四个孔位的凸台高度略高于底板平面，即使安装面存在少量平面度误差，凸台端面也能优先与贴合面接触，保证锁紧后支座不会出现晃动。斜向加强筋的厚度从套筒侧壁向底板方向逐渐加宽，载荷传递路径从套筒受径向力的位置沿筋板平滑扩散至整个底板板面，

　　再通过四个安装点均匀传递到机架上，不会出现局部应力峰值过高的问题。建模时需重点保证套筒内孔的轴线与底板安装面的平行度要求，若轴线出现倾斜，穿入销轴后会导致转动卡滞、连杆运动轨迹偏移，长期运行还会造成销轴偏磨；四个沉孔的轴线需垂直于底板底面，保证螺钉拧紧后受力均匀，中心大孔与四个沉孔的位置度需按照装配公差要求约束，避免现场安装时孔位与机架预置螺孔错位。该结构没有多余的复杂曲面，加工工艺性良好，采用机加工方式可直接从棒料或板材铣削成型，若采用铸造方式批量生产，各壁面厚度均匀，拔模方向可沿套筒轴线与底板法线方向分别设置，无需复杂抽芯结构，量产成本较低。在日常维护场景中，套筒内孔可加装自润滑衬套，衬套与孔采用过盈配合，销轴与衬套间隙配合，长期运行磨损后仅需更换衬套即可恢复铰接精度，无需整体更换支座，降低了设备的后期维护成本。
