带槽安装底座立式空心导向支撑座

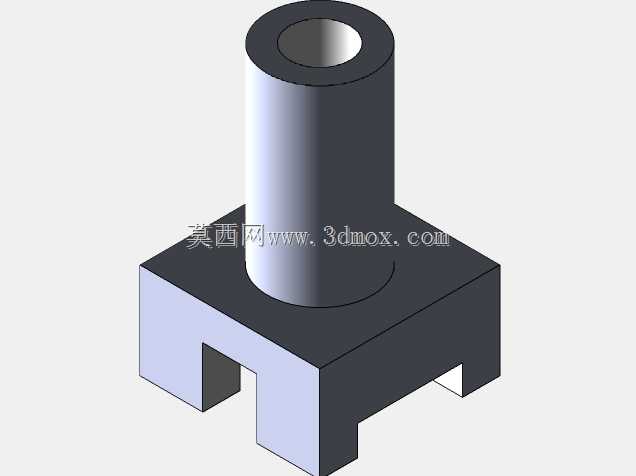

　　该零件属于工装与小型设备中常见的立式导向支撑构件，整体由下部开槽安装底座和上部同轴空心圆柱立柱组合而成。底座采用近似方形块状结构，底面两侧开设避让槽，形成中间向下延伸的安装舌板与两侧支撑脚，这种构型既可以直接跨放在型材、导轨边沿或平板定位槽上，也能够通过螺栓从上方或侧方压紧固定，减少整块底板材料占用，同时保证支撑脚在受力方向上的接触面积。底座上表面与圆柱立柱外圆交接处保留连续实体区域，立柱根部承受弯矩时，载荷可通过圆角过渡区和较厚的底座材料向四周分散，避免薄壁根部出现应力集中。

　　上部立柱为中空圆筒，内孔沿轴向贯通，适合作为销轴、导杆、细轴类零件或线缆、气路通道的通过位置。外圆柱面经过规整建模，同轴度相对于底座中心区域较高，可在装配中承担短距离导向、铰接套支撑或限位柱功能。若用于夹具场景，立柱外圆可以套装转动臂、压块、扭簧或衬套；若用于检测工位，内孔可穿入定位销，使工件以孔位基准完成重复定位；若用于轻载自动化机构，该件也可作为传感器支架、挡停块基座或小型翻转机构的固定支座。

　　从结构设计思路看，底座开槽并非单纯减重，而是为了适应不同安装边界。两侧槽口使零件能够卡在标准宽度的台肩或板边，装配时先以槽面进行粗定位，再锁紧紧固件，有利于提高现场换装效率。底座下部三个接触区域在理想平面上形成稳定支撑，中间舌板可承受向下压紧力，两侧脚部分担倾覆力矩。立柱高度明显高于底座厚度，目的在于给被支撑件提供足够的轴向配合长度；当外套零件沿柱面转动或滑动时，配合段越长，侧向摆动越小，机构末端位置越稳定。

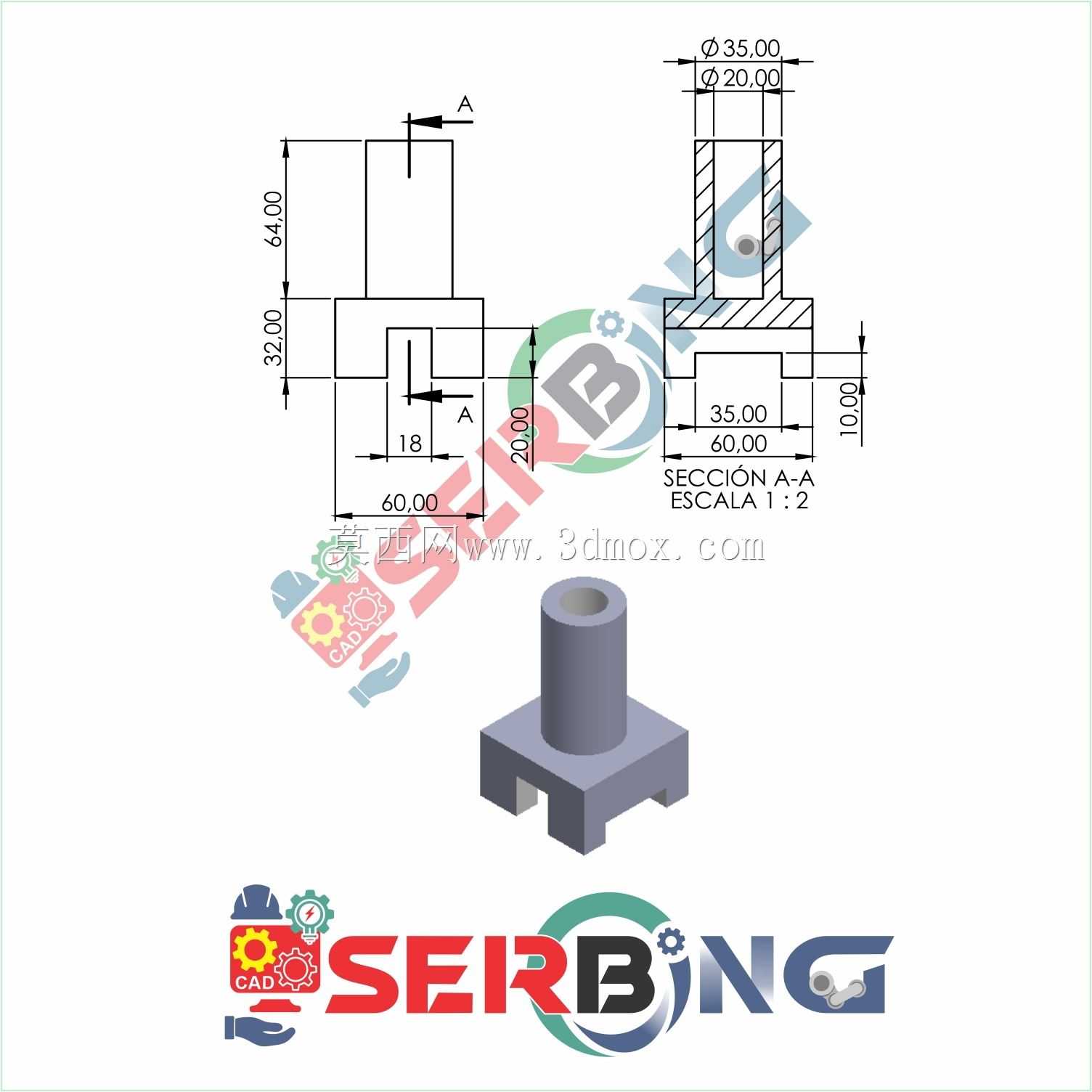

　　外形尺寸方面，模型呈现出“矮方座、高圆柱”的比例关系，底座宽度大于圆柱外径，能够提供宽于立柱的支撑 footprint，降低立柱受侧向力时的翻转趋势。圆柱内径与外径之间保留均匀壁厚，顶部环形端面可作为轴向承压面，适合放置垫圈、平面轴承或锁紧螺母。底座槽口宽度、槽深以及立柱内孔直径是实际选型时需要重点核对的安装边界：槽口决定可嵌入的板厚或导轨宽度，底座总长总宽决定螺栓孔位与周边干涉范围，立柱高度决定外套零件的有效配合行程，内孔尺寸则决定穿轴、过线或安装紧固件的可行性。

　　在三维建模过程中，这类零件适合先绘制底座截面轮廓，通过拉伸形成带槽基座，再在底座中心建立同轴圆柱实体，最后使用切除命令生成贯通内孔。根部圆角、槽口内侧棱角和端面倒角需要根据加工方式补充：铣削加工时内角应预留刀具半径，铸造或打印件则可适当加大圆角以改善成型。装配校核时，不应只关注零件本体是否干涉，还要检查立柱外圆与配套衬套的配合长度、底座槽口与支撑台面的接触状态、紧固件装入后是否与内孔或外套零件发生冲突。对于承受反复冲击的工位，可在底座两侧增加锁紧孔或在立柱顶部增加挡圈槽，使支撑座从简单固定件扩展为具有轴向限位和快速更换能力的功能模块。
