铰接式双耳带座支撑连接构件

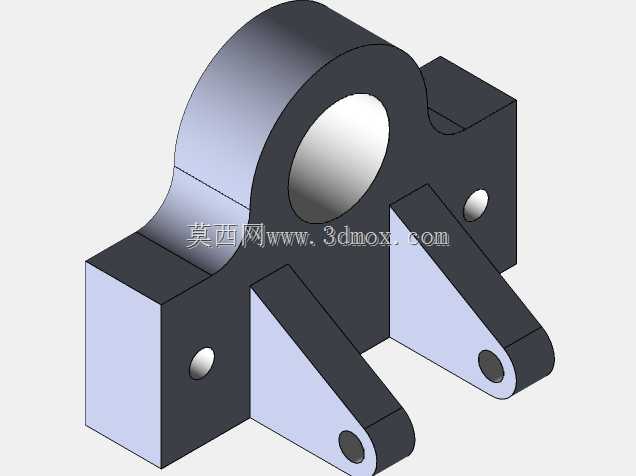

　　在做这类支撑铰接件的结构校核时，最先要落地的不是外观曲面，而是安装边界的硬约束。这类构件通常用在中小型工装夹具、轻载传动摆臂或者工位辅助支撑机构里，主体上方的大直径同轴通孔是核心回转支承位，用来穿装转轴或者铰接销轴，让配套摆臂可以绕该孔完成定角度摆动，两侧向外延伸的方块安装台面上各预留了沉头紧固孔，装配时可以直接把整个支座锁固在设备基板或者型材立面上，不需要额外焊接定位，拆装维护时松开紧固件就能整体取下，现场调整工位布局的灵活性很高。从受力路径来看，大孔位承受转轴传递的径向载荷，两侧方块安装面把载荷分散传导到基础安装面，下方斜向伸出的两个带孔耳板是第二组铰接接口，耳板末端的通孔用来连接连杆、气弹簧或者小规格驱动摆杆，

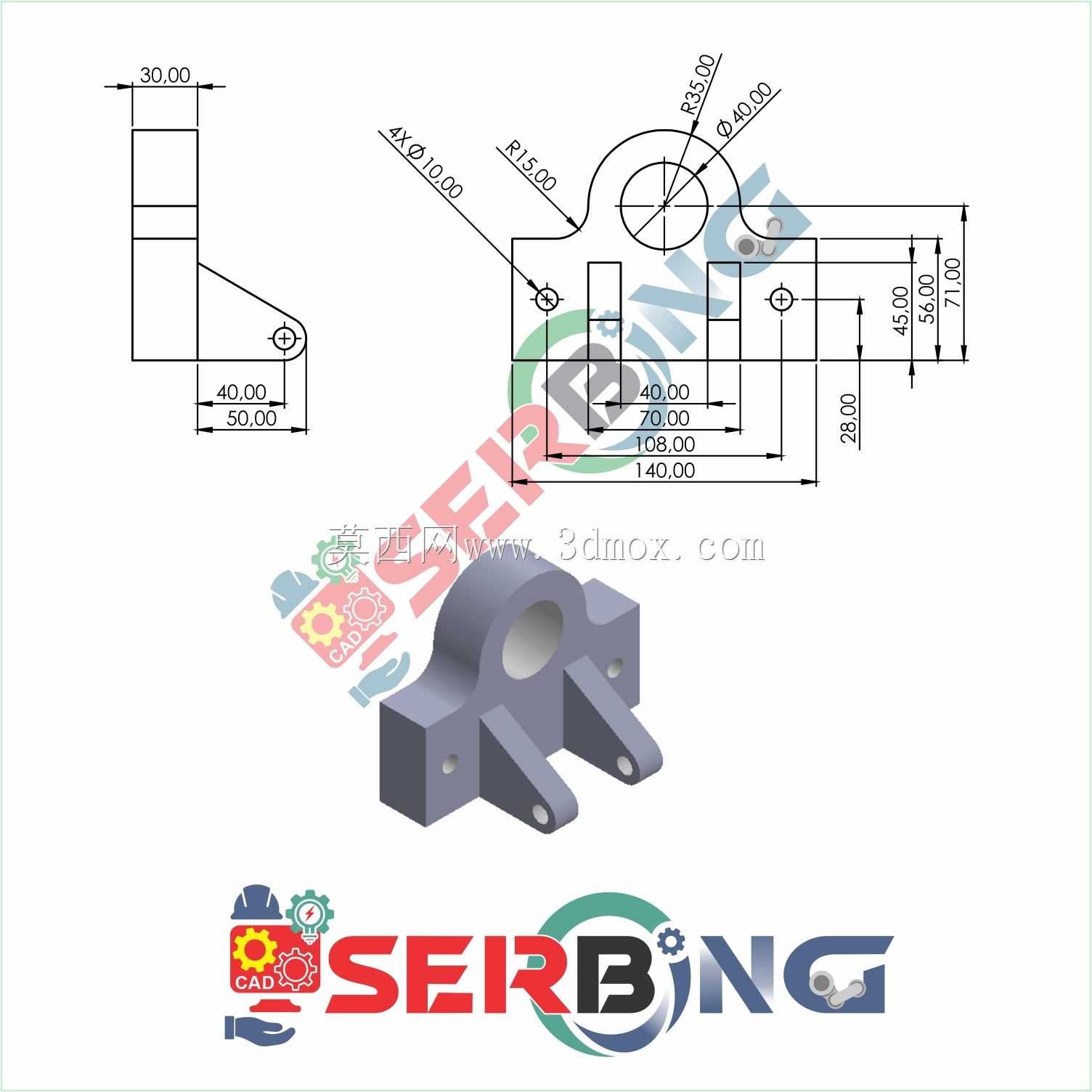

　　当上方转轴带动摆臂动作时，下方耳板可以同步传递侧向拉力或者限位推力，斜向布置的肋板结构刚好顺着耳板的受力方向延伸，把耳板和主体支座衔接成整体，避免耳板在反复交变载荷下出现根部应力集中断裂的问题。建模过程中首先要锁定三个孔系的相对位置公差：上方主支承孔的轴线必须和两侧安装台面的贴合面保持平行，否则转轴穿装后会出现卡滞、转动阻力偏大的情况；下方两个耳板的同轴孔必须保证轴线重合，且和主支承孔的中心距严格符合连杆机构的运动行程要求，一旦中心距偏差超出公差范围，配套连杆装配后会出现运动干涉，甚至在驱动件出力时把耳板别变形。安装边界方面，两侧方块安装台的底面是统一基准面，装配时要保证该基准面和设备安装基板完全贴合，不能有翘曲间隙，

　　紧固螺钉要选用对应沉孔规格的内六角螺钉，锁紧时按对角顺序分步拧紧，避免单侧受力导致支座整体偏移。主支承孔的内径要和选配的销轴或者衬套做过渡配合，长期往复摆动的工况下可以在孔内压入铜衬套或者自润滑衬套，减少孔壁磨损，后期维护只需要更换衬套不用整体替换支座。下方耳板的铰接孔同样可以选配销轴用挡圈做轴向限位，防止连杆工作时销轴从耳板侧方滑出。结构外形上，主体上部的半圆弧包覆结构既给主支承孔提供了足够的壁厚支撑，又避免了整块实体材料带来的重量冗余，两侧方块台面在满足紧固孔边距要求的前提下做了最小化尺寸设计，斜向肋板的厚度根据耳板传递的最大载荷做匹配，既不会因为肋板过薄导致刚性不足，也不会因为多余材料增加整体构件的重量。实际应用场景里，

　　这类构件常出现在自动化生产线的摆料机构、小型包装设备的翻盖支撑、检测工位的角度调节架上，工作时既承担固定支承的作用，又作为多杆机构的中间铰接座，把固定端和活动连杆的运动轨迹约束在设计范围内。建模时所有孔位都做了沉孔或者倒角处理，外轮廓的锐边全部倒钝，既避免装配时划伤操作人员，也消除了热处理或者机加工过程中锐边产生的应力裂纹隐患。两个耳板的对称度要和主支承孔的中心平面保持对齐，保证两侧连杆受力均匀，不会出现单侧耳板过载的情况。如果应用在有轻度腐蚀的车间环境，还可以在构件表面做发黑或者喷塑处理，提升防锈能力，整体结构没有复杂的异形曲面，常规的铣削、钻削工序就能完成全部加工，不需要特殊工装，加工成本可控，互换性较强，同规格的支座可以直接替换到同类型的铰接机构中，不需要重新配对加工。
