燕尾槽导向支座双工位铰接限位构件

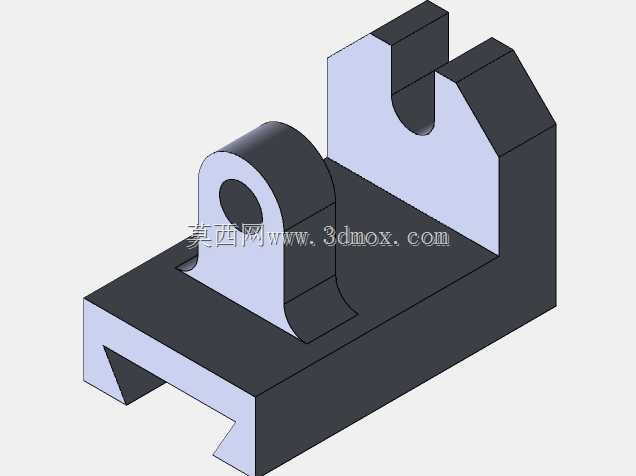

　　这套导向支座构件在车间小型工装台、检测工位滑动模组、轻工产线可调挡停机构里十分常见，底部直接加工出标准燕尾导向槽，不需要额外加装直线导轨，就能沿着配套燕尾滑轨完成长距离直线滑移，省去了外购导轨的装配公差累积环节，在老旧设备改造、低成本工装搭建场景里实用性很强。构件整体采用一体化块式布局，底座为厚实的矩形承载基体，底部燕尾槽的两个斜面做了等宽对称设计，槽口预留了锁紧件的安装空间，当支座滑动到指定工位后，可通过侧面紧定螺钉或者斜压块把整个构件锁死在导轨上，不会出现加工受力后滑移窜动的问题。底座上方分立两个功能立壁，靠前的立壁为带同轴圆孔的铰接耳座，耳座两侧做了圆弧过渡加厚，圆孔贯穿耳座两侧壁，用来穿装铰接销轴，销轴可以连接摆杆、

　　压臂或者联动拨叉，耳座的厚度方向尺寸经过加宽处理，销轴装配后接触长度足够，承受径向摆动力时不会出现孔壁局部压溃的情况，耳座和底座衔接的位置做了三角形加强筋，筋板顺着立壁受力方向延伸，把铰接点的交变载荷直接传导到底座基体上，避免立臂根部出现应力集中断裂。靠后的立壁顶部开出U型开口卡槽，卡槽的半圆槽底和铰接耳座的圆孔中心保持预设的同轴高度差，这个卡槽主要用来承托横向布置的光轴、定位销或者待加工工件的轴颈，开口式设计不用从轴端穿装，直接从上往下放入就能完成定位，在频繁换型的工装工位里，工件取放效率远高于封闭式穿孔支座。两个立壁之间留出了足够的避让空间，摆臂绕前侧销轴摆动的时候，不会和后侧立壁发生运动干涉，

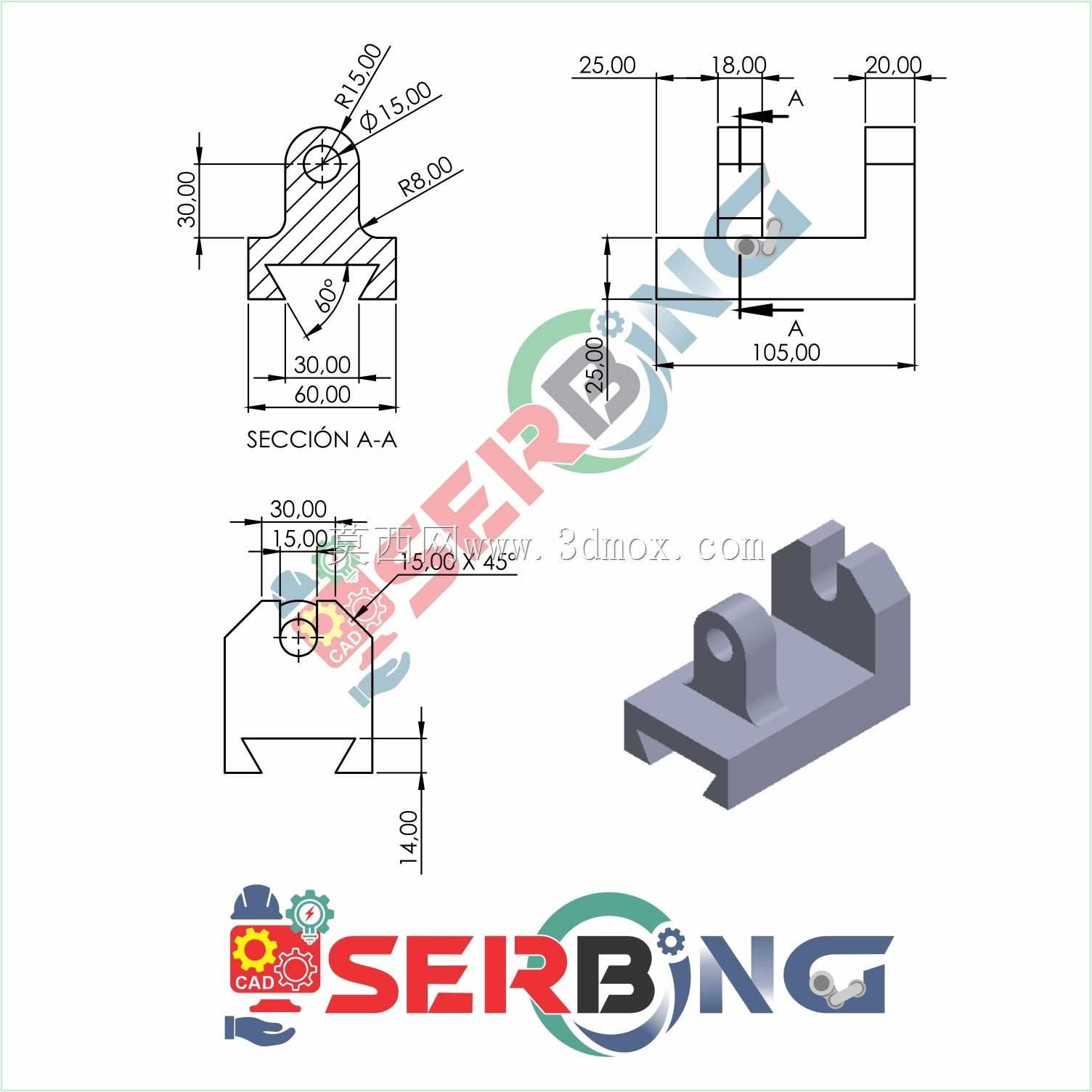

　　摆臂的摆动行程可以通过后侧卡槽内安装的限位销进行约束，调整限位销在卡槽内的嵌入深度，就能改变摆臂的终止摆角，一套支座可以适配不同行程的联动机构。从安装边界来看，底座的底面燕尾槽宽度和常用标准燕尾导轨规格匹配，底座的总长度覆盖两个立壁的安装间距，整体重心落在燕尾槽的支撑范围内，即使铰接点承受偏载力矩，支座也不会在导轨上发生倾翻；底座的顶面预留了平整的加工基准面，两个立壁的孔位、槽位都以这个底面和侧面为基准加工，装配时可以直接靠在导轨侧基准面上打表找正，位置精度容易保证。建模过程中先拉伸出底座的基础实体，再通过切除命令生成底部燕尾导向槽，之后分别拉伸两个立壁的轮廓，对前侧耳座添加同轴圆孔、后侧立壁切除U型开口，

　　最后在耳座根部添加工艺加强筋，所有锐边都做了小尺寸倒角，既消除装配时的割手风险，也避免热处理环节尖角处产生应力裂纹。这类构件在实际使用中常作为滑动式铰接支座，用在手动夹具的滑移压紧机构、木工机械的可调靠山、检测设备的可调定位支架上，燕尾结构本身具备自锁倾向，配合锁紧件后刚性远高于普通光轴滑座，在多粉尘、切屑较多的加工车间里，燕尾槽的封闭接触面不容易进入杂物，维护清理只需要定期涂抹润滑脂即可，相比滚珠导轨对恶劣工况的耐受能力更强。设计时两个功能位的中心距、孔轴配合公差、燕尾槽的角度都可以根据配套设备的安装空间灵活调整，实体模型完整保留了所有配合面的几何特征，结构工程师可以直接在此基础上派生不同规格的变体，快速完成工装的非标设计工作。
