气动夹爪夹持指工装结构

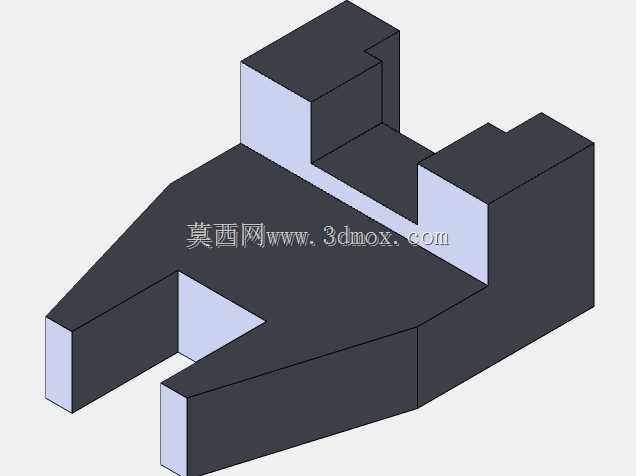

　　该结构件面向自动化生产线末端执行器的夹持工位，整体采用叉形开口与双立臂组合的块状构型，可作为平行气动手指或小型机械夹爪上的替换夹指使用。零件前端设置两处对称延伸的夹持臂，臂端形成开口槽，能够在工件进入时提供导向和容纳空间，避免夹指闭合过程中与工件边缘发生硬性磕碰；后部保留较高的安装基体，用于与滑动手指、连接板或执行机构输出端进行固定。

　　从实际使用场景看，这类夹指常见于小件上下料、装配定位、检测搬运和包装分拣等环节。前端叉口适合夹持带凸缘、轴段或局部轮廓的工件，也可在两臂内侧加装聚氨酯垫片、防滑齿或定制镶块，以适应金属件、塑料件、电子组件等不同表面。夹指在闭合时依靠两臂同步靠近产生约束，开口区域则承担粗定位功能，使来料即使存在小幅位置偏差，也能沿斜面或槽口被导入夹持中心。

　　结构设计上，零件以规则棱柱体为主体，没有复杂曲面，便于通过铣削、线切割或板块加工成型。后部两个高起的矩形臂可承担安装和传力功能，其顶面与侧面构成稳定的加工基准；中间凹位为手指安装、螺钉布置或传感器避让留出空间。前端夹持臂与后部基体之间采用连续实体过渡，使夹紧力能够沿臂长方向传递到根部，减少悬臂结构在反复夹持中的应力集中。

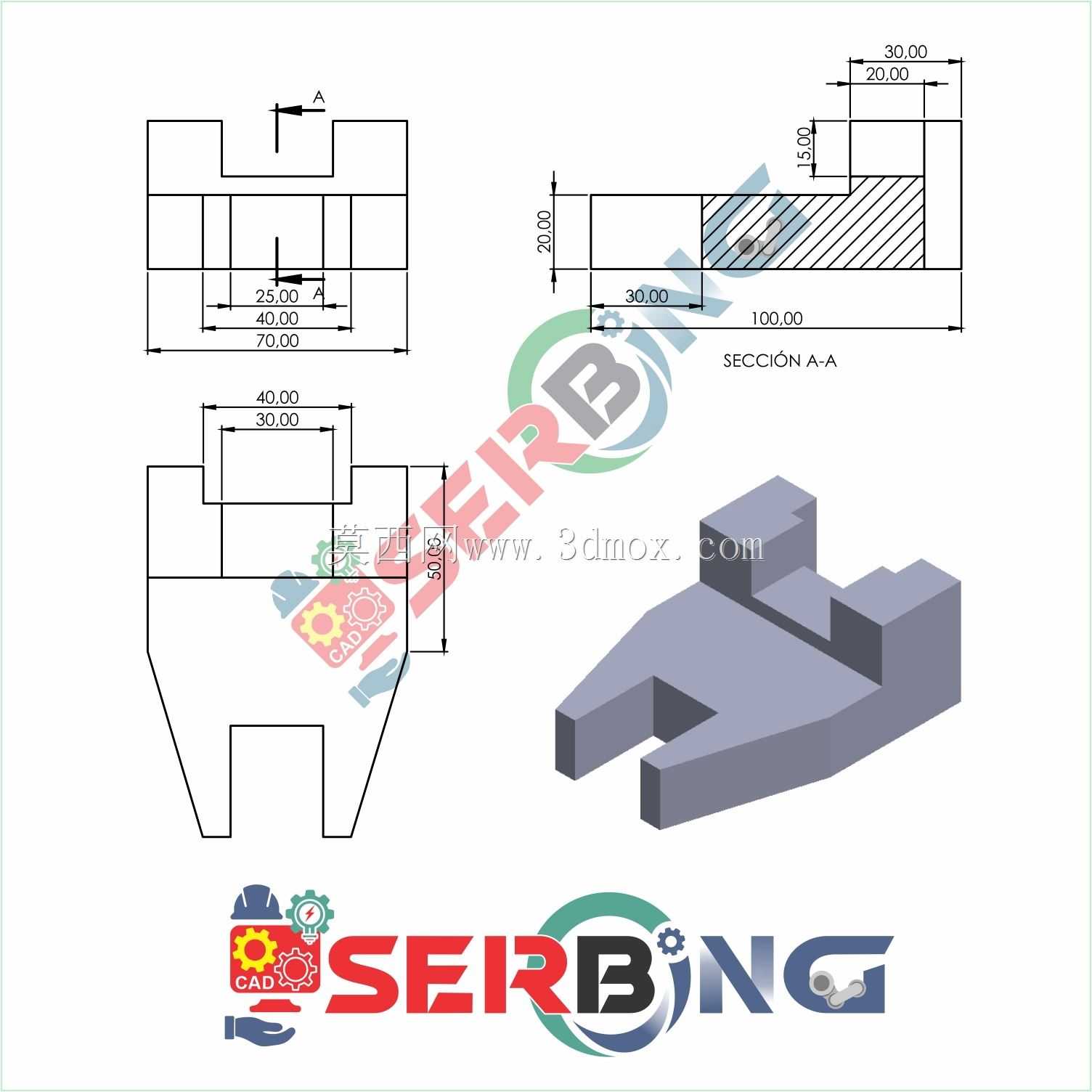

　　外形边界方面，该夹指整体呈长条形布局，长度方向对应工件进入和夹持方向，宽度方向由两组夹持臂及后部安装体决定，高度方向则以后部立臂为最高区域。安装时需要重点核对夹指底面与手指滑块的贴合范围、螺钉孔位与气动手指安装孔的匹配关系，以及成对夹指安装后的最小闭合间隙和最大开口距离。若用于多工位转盘或窄空间设备，还应检查夹指外侧轮廓与周边治具、料道、检测探头之间的干涉边界。

　　建模时可将零件拆分为前端叉形夹持区、中部承力过渡区和后部安装区三个功能区域处理。前端两臂的厚度决定夹持刚度和开口宽度，臂端倒角可降低工件导入时的卡滞风险；中部实体宽度影响整体抗弯能力，不宜为追求轻量化而过度削减；后部立臂的高度应结合执行器行程和工件夹持高度确定，过高会增加弯矩，过低则可能限制安装螺钉规格或削弱重复定位稳定性。

　　在装配关系中，该件通常不是单独工作，而是与另一支对称或互补形状的夹指配对使用。两者安装在平行夹爪的两个滑动块上，随滑块做相对开合运动。设计人员需要根据被夹工件的外形确定夹指接触线位置：当夹持圆柱形工件时，可在臂内侧加工V形槽；当夹持扁平工件时，可增加平面接触垫；当工件具有异形轮廓时，则可在前端嵌入仿形压块。当前模型提供的是基础夹指本体，后续改型时可在不改变后部安装接口的前提下，对前端开口、臂长和接触形式进行扩展。

　　从维护角度看，块状夹指的受力路径清晰，磨损后可直接更换接触镶块或整支夹指，不需要改动末端执行器主体。零件边缘应去除锐边，安装面需保证平面度，螺钉锁紧后应进行空行程开合验证，确认两夹指在全行程内无摩擦、无过闭合，并在夹持样件后检查接触位置是否居中、工件是否存在翘起或侧向滑移。
