带三角加强筋的卧式轴筒安装支座

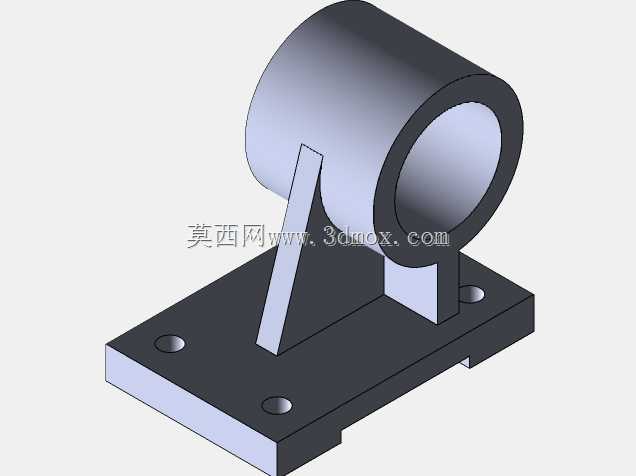

　　该卧式轴筒安装支座是工业传动、导向类机构中常用的支撑类零件，主要承担轴类零件、回转套筒类零件的径向与轴向载荷传递，将回转部件的工作载荷稳定传导至设备安装基面，常见应用场景涵盖小型输送线的从动辊支撑、工装夹具的导向轴固定、小型动力头的套筒安装、检测设备的光轴支撑座等工况，在低速轻载到中速中等载荷的传动场景中均有适配空间。从结构设计逻辑来看，零件采用底板加支撑立板加三角加强筋加卧式轴筒的组合结构，底板作为整个支座的安装基准，设置有两个沉头安装孔，可通过内六角螺栓将支座整体固定在设备的安装平台或者型材架上，沉孔设计能够保证螺栓头部不突出底板安装面，避免安装后出现干涉，同时底板底部设置有定位卡槽，可与安装基面的定位凸台配合，

　　实现安装时的快速对位，减少装配调整时间。支撑立板采用斜置三角加强筋结构，区别于常规的直筋设计，斜置筋板同时连接轴筒外壁与底板上表面，能够在轴筒承受径向载荷时，将载荷分散传导至整个底板平面，避免应力集中在立板与轴筒的连接焊缝或者结合面处，提升支座整体的抗变形能力，在承受偏载工况时，斜筋的抗扭表现优于同厚度的直筋结构，可减少轴筒的轴线偏移量，保证被支撑轴类零件的回转同轴度要求。轴筒部分为空心圆筒结构，内孔可与直线轴承、无油衬套或者滚动轴承外圈配合，实现轴类零件的回转或者直线往复运动导向，轴筒的壁厚经过载荷校核，在满足安装轴承所需的配合面长度前提下，尽可能控制整体重量，轴筒端面与内孔的垂直度有明确公差要求，保证轴承安装后不会出现偏斜，

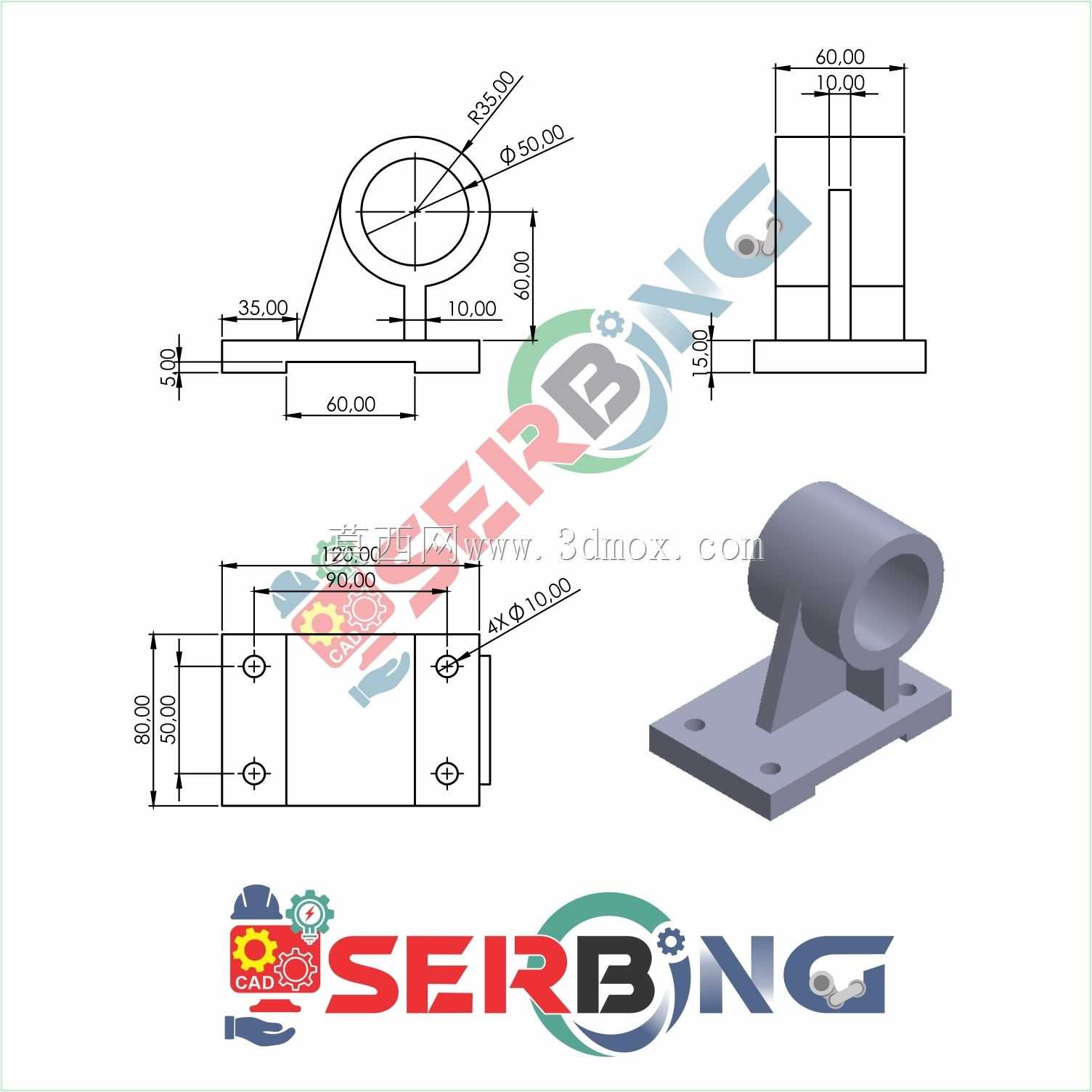

　　避免轴类零件运转时出现卡滞、磨损加剧的问题。从安装边界尺寸来看，底板的长宽尺寸适配常规40系列、50系列工业铝型材的安装孔距，两个安装孔的中心距符合通用安装规范，可直接替换同规格的标准立式支撑座，不需要额外修改安装基面的孔位；轴筒的中心高尺寸经过标准化设计，与同系列的支座保持中心高一致，在多支座同轴支撑长轴的场景中，不需要额外调整垫片厚度即可保证同轴度，降低装配调试的工作量。在实际使用过程中，该支座可根据工况选择不同的表面处理方式，普通工况下采用发黑处理即可满足防锈要求，在有腐蚀介质的工况中可选择镀锌或者镀镍处理，轴筒内孔与轴承的配合采用基孔制过渡配合，既保证轴承安装后不会出现外圈转动，又方便后期维护时的轴承拆卸更换。

　　设计过程中重点考量了支座的受力路径，从轴筒承受的外加载荷开始，通过筒壁传导至斜置加强筋，再由加强筋分散至整个底板，最终通过安装螺栓传递至设备基面，整个受力路径没有出现明显的截面突变，减少了应力集中点，在承受冲击载荷时也不会出现根部断裂的问题。同时零件的结构完全适配常规的铣削、钻削加工工艺，不需要特殊的工装夹具即可完成加工，轴筒内孔可通过镗削保证尺寸精度与圆柱度要求，底板安装面可通过平面铣削保证平面度，所有加工面的公差设置均兼顾了使用精度要求与加工经济性，不会出现过高的精度要求导致加工成本不必要的上升。在装配环节，该支座可单独使用作为单端支撑，也可成对使用作为轴类零件的两端支撑，配合不同类型的轴承可实现回转运动、直线滑动运动等多种运动形式的支撑需求，适用场景覆盖轻工机械、电子设备装配工装、小型输送设备、检测仪器等多个领域的结构搭建需求。
