表映射多工位立式压合装配工装结构设计

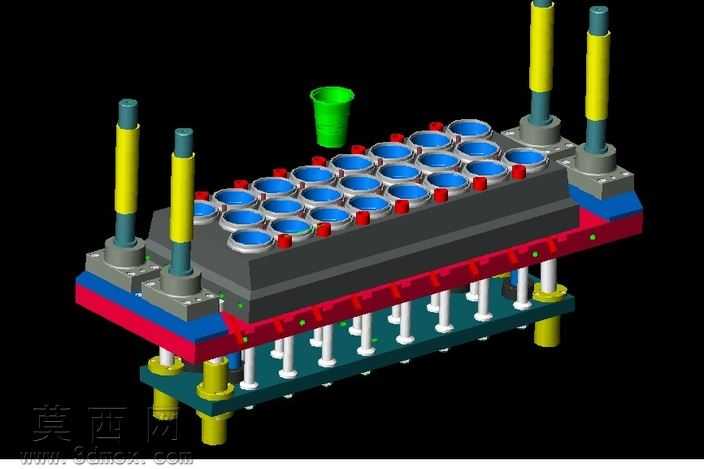

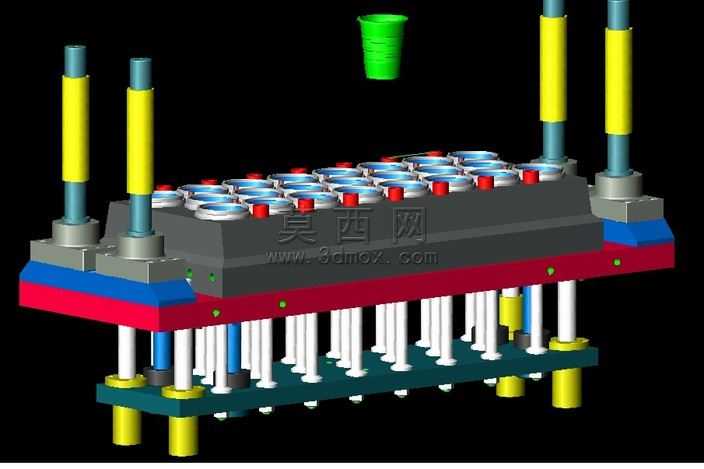

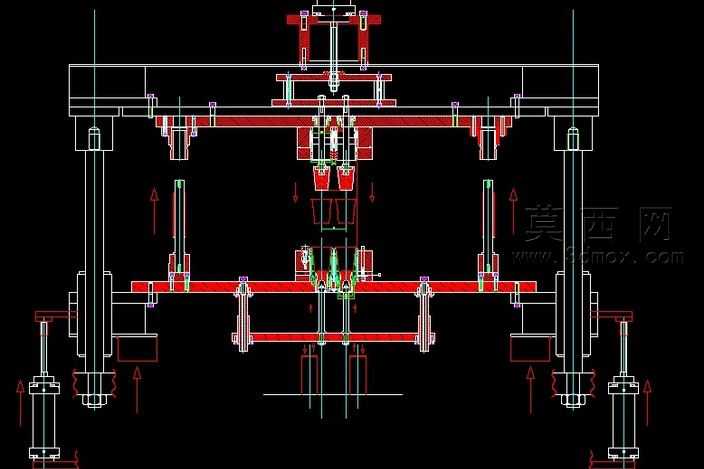

本套表映射工装结构采用三维建模软件完成全参数化设计，建模过程中严格遵循机械装配公差规范，对每一处连接节点、运动副都做了精准的尺寸约束，确保模型可直接导出用于工程图绘制与生产加工参考。整体结构采用立式多层框架布局，上下分层设置作业工位，通过对称式的导向立柱实现上层压合执行机构的垂直运动导向，导向柱配套高精度直线轴承副，在建模时对配合间隙做了模拟校验，保证机构运行过程中无偏摆、卡滞问题。中层设置工件定位承载平台，平台上分布有对应不同工序的定位夹具安装位，建模时对定位销、夹紧块的安装基准做了统一坐标对齐，确保工件上下料时的定位精度满足工艺要求。上层执行机构采用多组压头并列布置的设计，每一组压头都配套独立的缓冲复位结构，建模时通过运动仿真模拟了压头下行、保压、复位的全行程动作，校验了各压头之间的运动互不干涉，同时对压头与下方定位工位的同轴度做了公差分析，保证压合作业时的受力均匀。结构中所有的连接螺栓、导向轴、复位弹簧等标准件均调用三维软件内置的标准件库生成，材质参数按照实际生产选型赋予，框架结构件赋予Q235钢材材质，执行压头赋予Cr12MoV模具钢材质，导向部件赋予轴承钢材质，不同材质在渲染时通过差异化的金属质感、色彩区分，清晰展现各部件的功能分区。设计思路围绕多工序同步压合的工艺需求展开，摒弃传统单工位作业的低效模式，通过对称式的结构布局实现左右两侧工位同步上下料、中间工位完成压合作业的循环流程，大幅提升装配作业的生产效率；建模过程中对整体结构的受力做了简化模拟，对框架横梁、立柱的截面尺寸做了优化，在保证结构刚性满足压合力要求的前提下，尽可能降低整体设备的重量与制造成本。整体模型的装配层级清晰，总装配体下分机架组件、导向组件、压合执行组件、工件定位组件、缓冲复位组件五个子装配体，每个子装配体可独立编辑修改，方便后续根据实际生产需求做参数调整，模型的所有非标准零件都保留了完整的建模特征树，可直接编辑特征参数修改尺寸，适配不同规格工件的压合装配需求。
