十二代酷睿处理器LGA插槽固定组件

　　桌面计算平台在近年的迭代中，处理器封装形态与主板承载接口发生了明显变化，十二代酷睿所采用的LGA1700/1800接口，把触点数量、封装长宽比、扣具压力分布和散热器兼容边界都重新定义。这套插槽组件的三维建模，并不是单纯画一个金属框，而是要把主板焊接侧、处理器装入侧、压杆锁止侧以及散热器避让侧之间的约束关系完整表达出来。

　　从实际装机场景看，插槽本体承担的是处理器与PCB之间的机械定位和电气连接过渡。固定支架底板位于主板背面，正面插槽通过焊盘与针脚座固定，压框覆盖在处理器基板边缘，压杆旋转后产生均匀下压力，使处理器底部焊盘与插槽内弹性触点可靠接触。这里最容易被忽略的是压力路径：力不能直接压到芯片核心区域，而是通过金属压框作用在处理器基板四周，再由背面底板分散到主板局部区域，避免PCB出现局部凹陷或焊点疲劳。

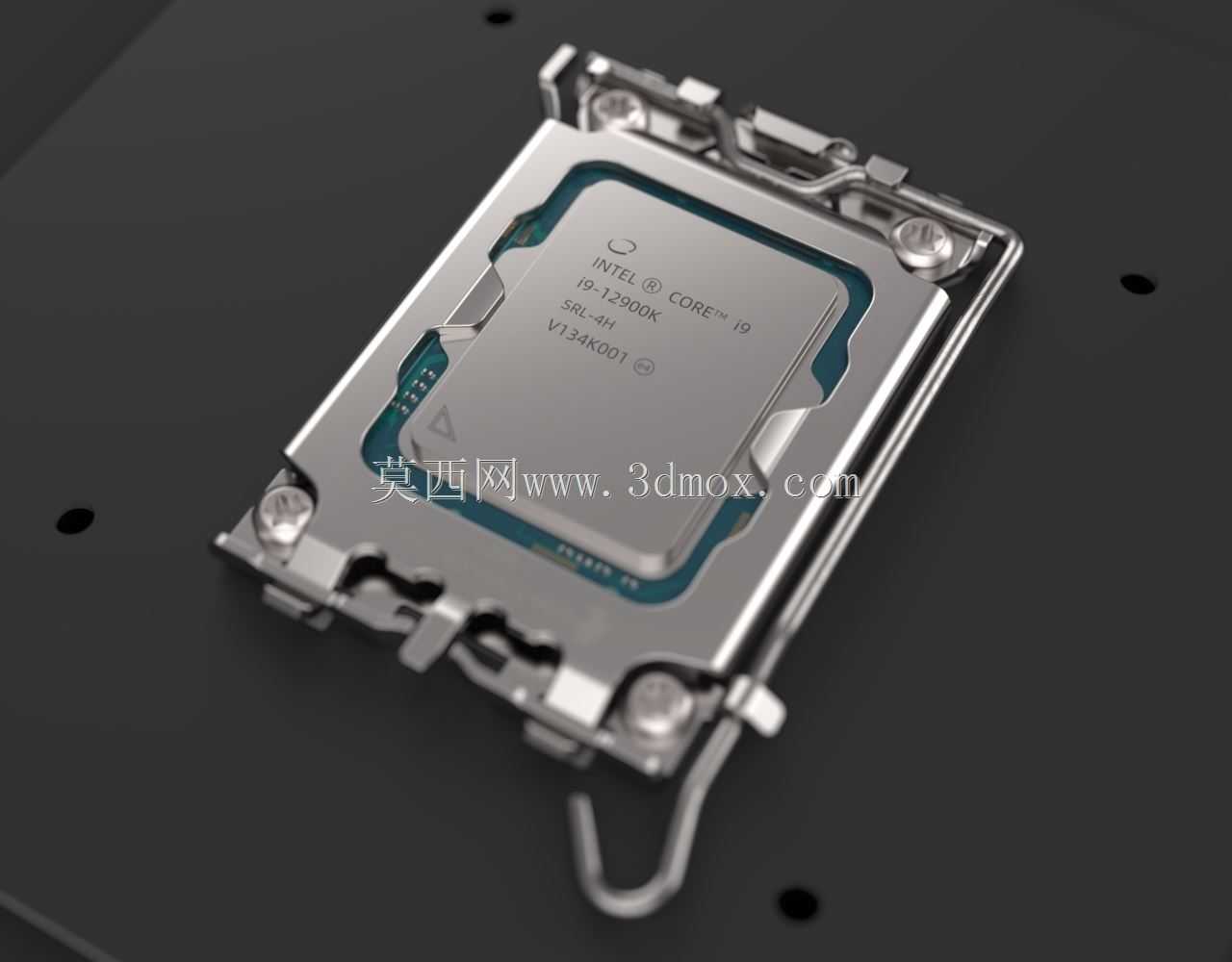

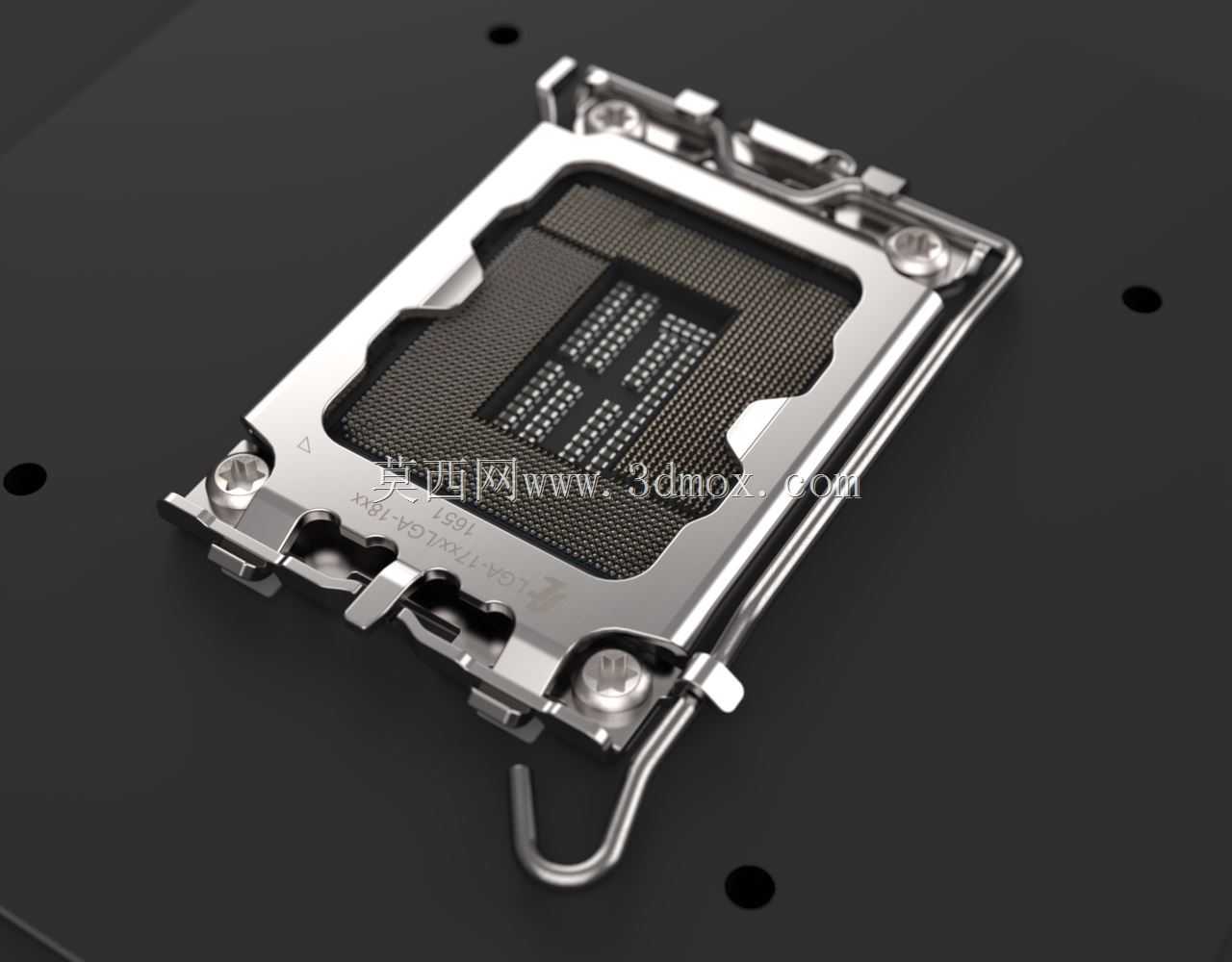

　　建模时需要先确立处理器封装的安装基准。LGA1700相对前代平台由接近正方形变为更明显的长方形，插槽外框、压框开口和背板孔位都要围绕这一尺寸展开。正面插槽四周的定位凸台用于限制处理器水平位移，边角的防呆特征决定芯片只能按唯一方向放入；压框内侧避让区不能接触处理器表面电容与元件，边缘压紧区则要与基板金属承压边重合。若压框开口偏小，装配时会刮蹭处理器周边元件；若开口偏大，压紧力又可能偏离基板，造成接触不稳。

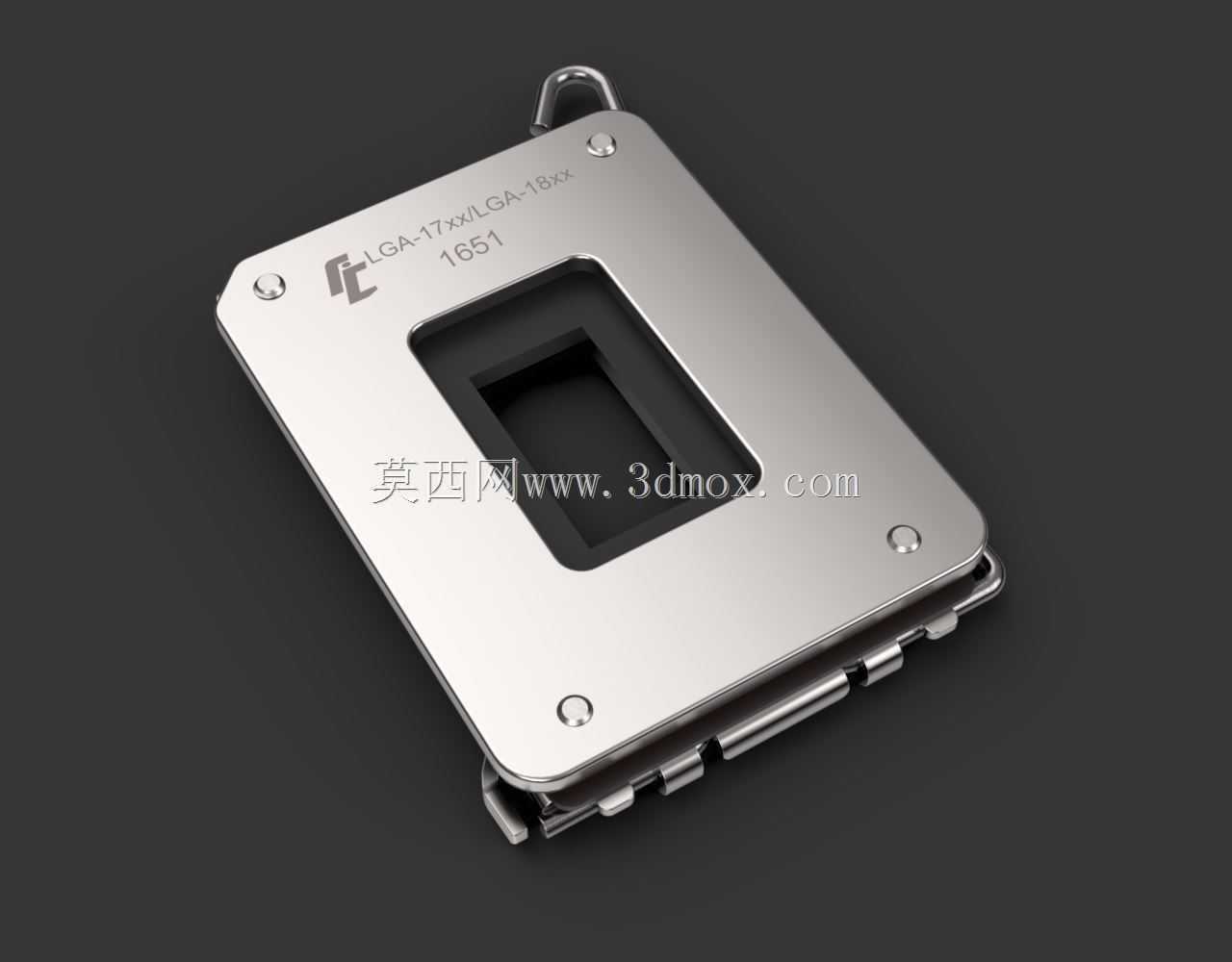

　　背面底板的作用在薄型主板和高负载散热器场景中尤其关键。塔式散热器、水冷头以及卡扣式风冷都会通过主板背面产生拉拔或支撑力，底板需要把集中载荷扩散到更大面积，同时预留螺钉过孔、绝缘层和焊点避让空间。模型中对底板轮廓、折弯边、开孔位置和厚度台阶的表达，可直接用于检查主板叠层干涉，也能为定制散热扣具提供安装边界。

　　缓冲垫是组件中容易被低估的部分。它通常分布在金属件与PCB、处理器基板或背板之间，作用不是填充空隙，而是控制微小间隙、吸收公差、防止硬接触，并在压杆闭合后让压力分布更平缓。缓冲垫的厚度不能随意取值：过厚会使压杆锁止行程变大，甚至导致处理器触点不能完全压合；过薄则失去补偿主板平面度和焊接高度公差的能力。建模时应把垫片作为独立零件处理，保留装配压缩方向和贴合面，方便后续做断面检查。

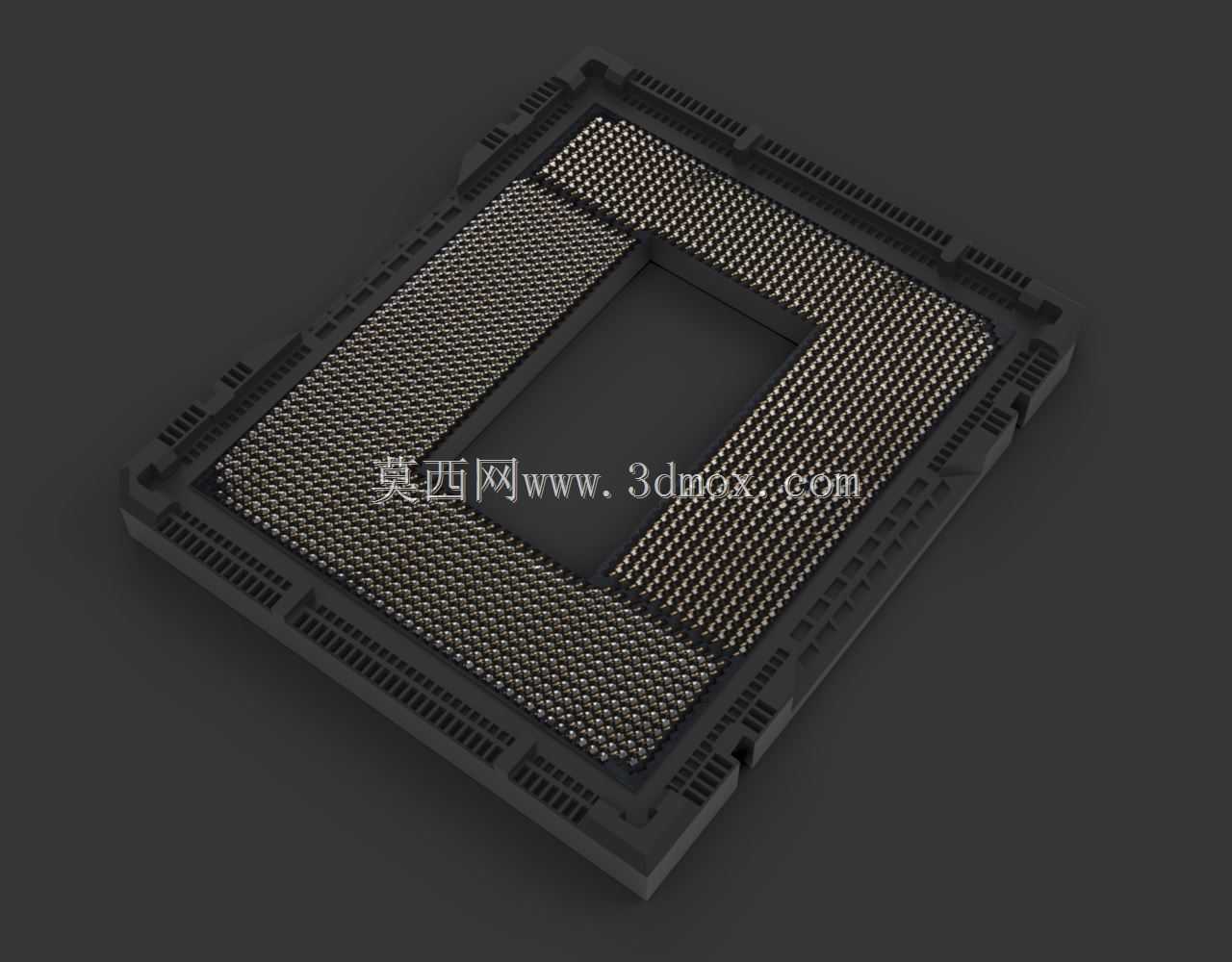

　　针插座区域需要重点体现细密触点阵列与外围塑料本体的关系。虽然在结构设计中不必逐根重建全部弹性触点，但插槽体的外形高度、四角固定位、焊接边以及与处理器封装的重合范围必须准确。对于从事主板结构、机箱散热或工业计算机集成的工程师来说，这个区域决定了处理器安装高度、散热器底座贴合高度以及周边内存、电容、供电散热片的避让距离。

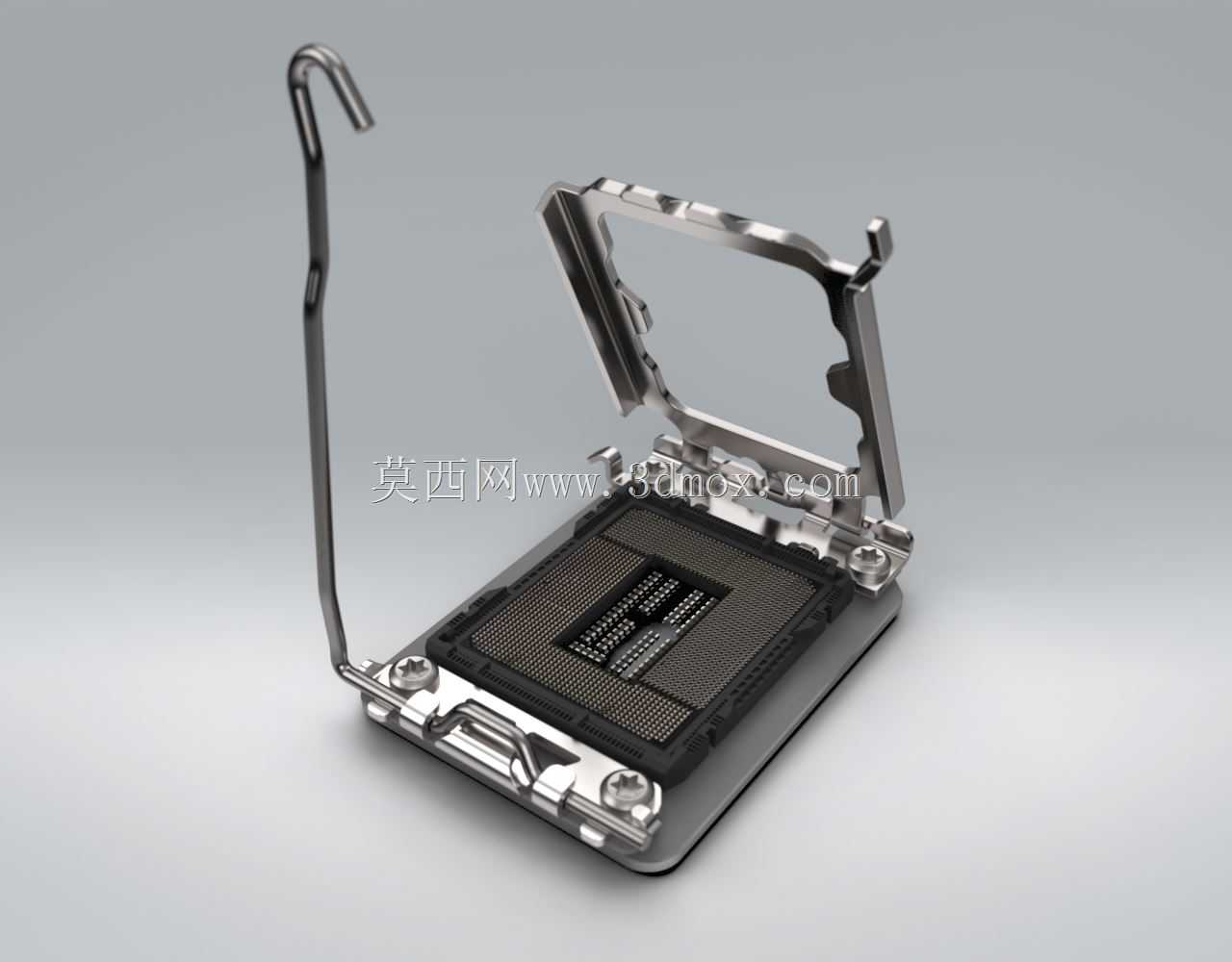

　　压杆与铰链机构是动作逻辑的核心。压杆开启时，压框绕一侧铰链翻转，处理器可垂直放入；压杆下压并卡入侧边固定位后，压框把处理器推向插槽。机构模型应保留旋转轴、挂钩、扣合槽和压杆弯折形状，因为这些特征直接影响操作力矩和维修可达性。工业整机内部若存在风道导流罩、水冷管或密集线缆，压杆末端的操作空间必须提前校核，否则量产装配时会出现无法徒手开合的问题。

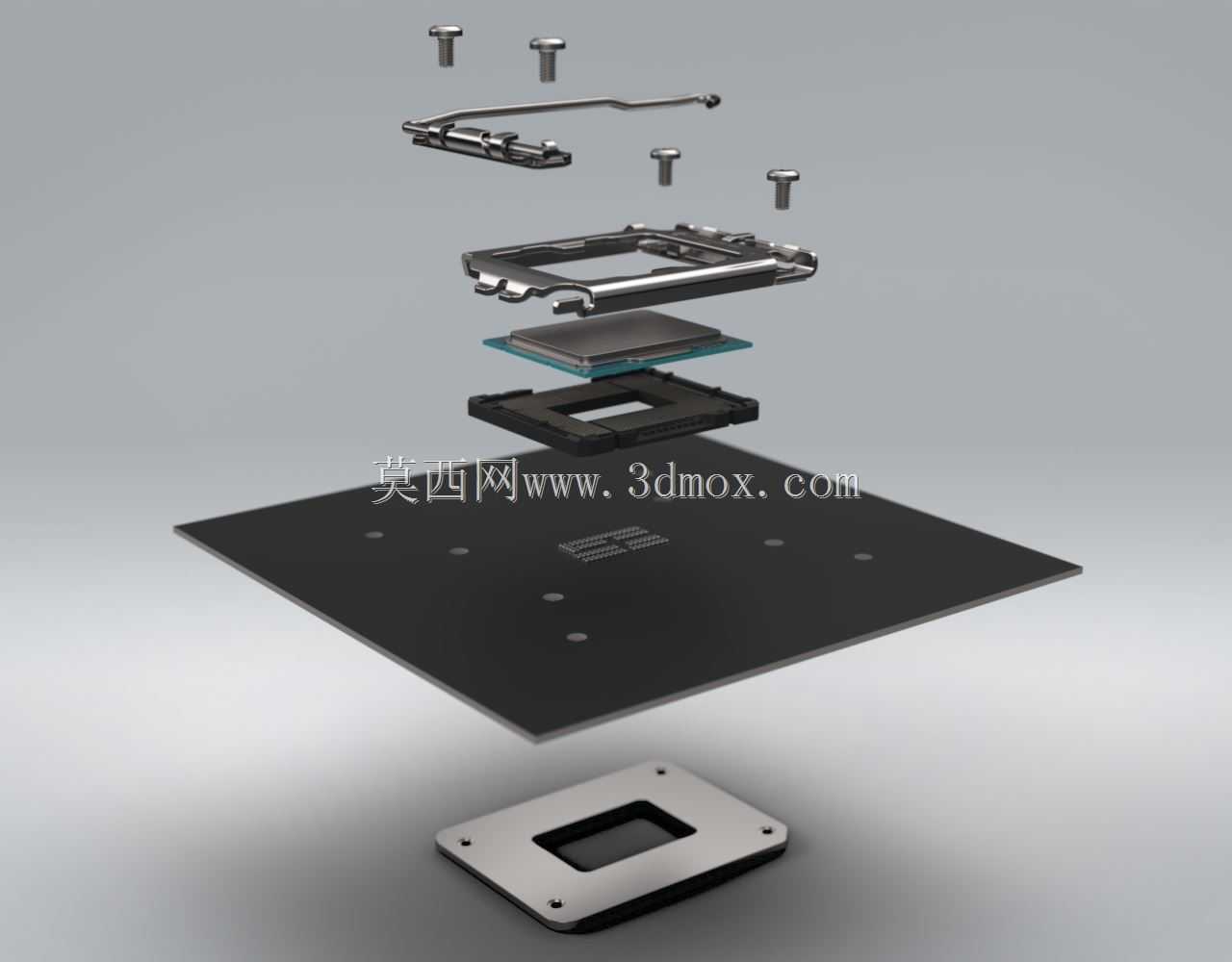

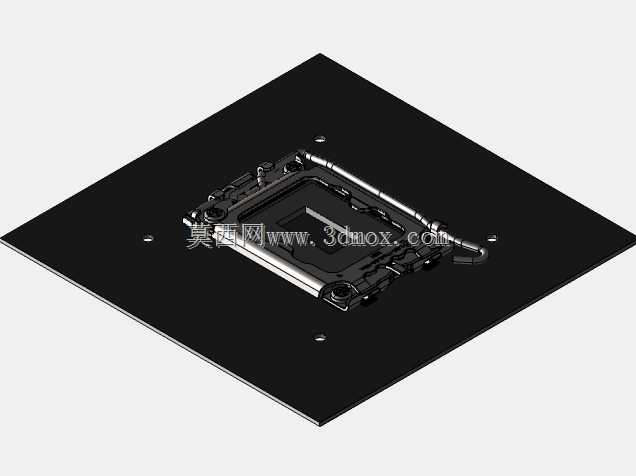

　　从外形尺寸与安装边界看，插槽组件不仅要满足处理器本体占用区域，还要在周围留出散热器扣具螺钉孔、主板铜柱、背板螺母和工具操作空间。十二代平台散热器孔距相较旧平台发生变化，旧版扣具不能仅凭外观近似强行适配。三维状态下把正面插槽、压框、处理器、背板、螺钉和缓冲垫按装配关系摆放，可以直观检查散热器底座是否压到电容、背板螺母是否与机箱主板托盘冲突、螺钉长度是否穿透过多等常见问题。

　　在工业控制、工作站、迷你主机和服务器边缘计算场景中，这类接口组件还会承受运输振动、温度循环和长期热膨胀影响。金属压框的刚性、塑料插座的耐温边界、背板的载荷扩散能力以及缓冲垫的抗蠕变表现，都会影响系统长期可靠性。设计时不能只追求装配瞬间到位，还要考虑处理器多次拆装、散热器维护更换以及主板在机箱内受弯时的稳定性。

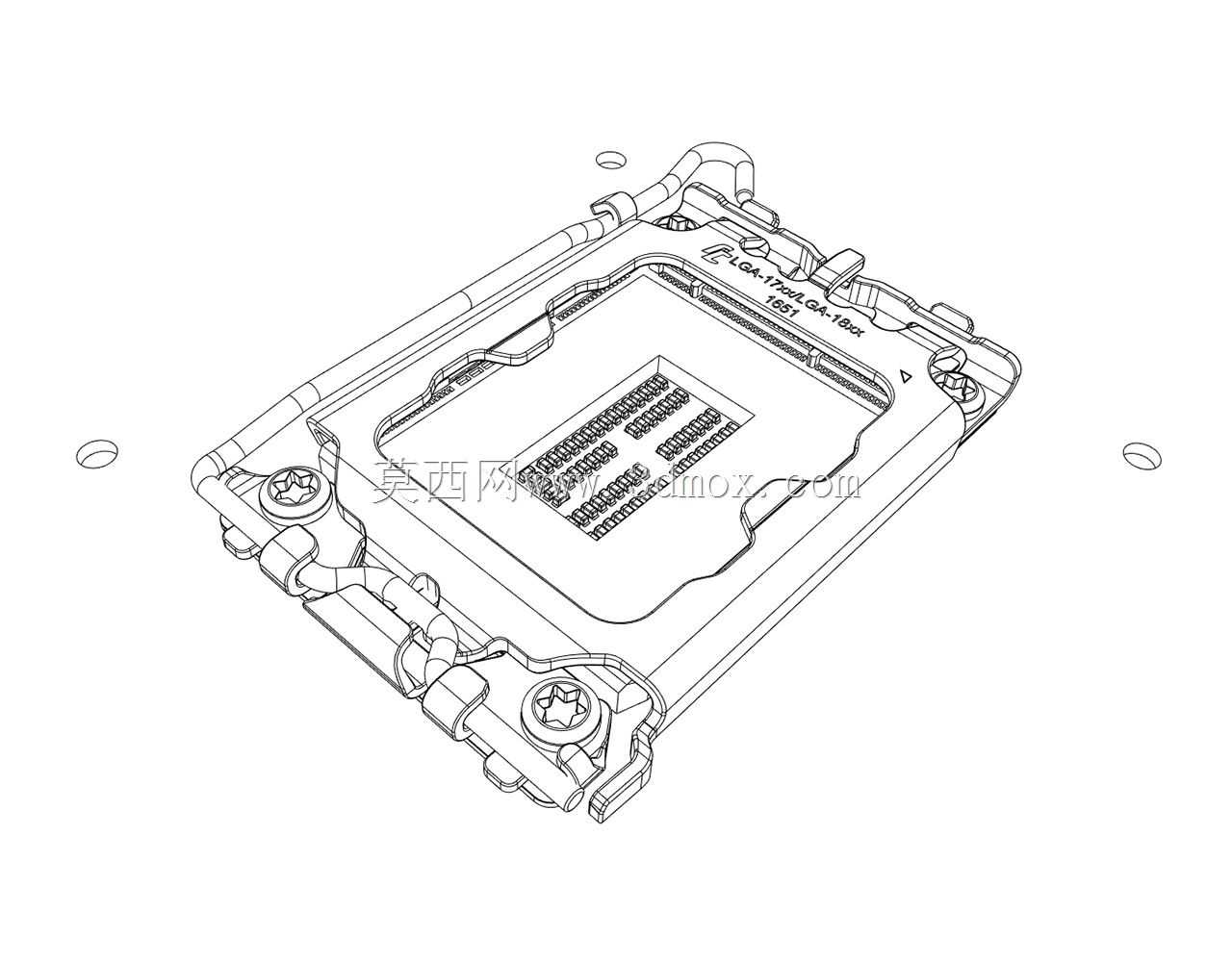

　　建模表达上，应将插槽金属件的冲压折弯、铰链卷边、压杆钩头、背板加强形态和塑料座体分区呈现。外观面可以简化镀层和纹理，但配合面、承压面、避让面和安装孔位不能省略。对于结构评审而言，剖切视图比渲染图更有价值：通过断面可以看到处理器基板、插槽触点区、PCB、背板和缓冲垫之间的层叠关系，判断压紧力是否按设计路径传递。

　　整套组件的价值在于把芯片封装、主板连接和散热安装三个系统衔接起来。它既是电气接口的机械载体，也是散热器载荷传递链路的起点。围绕固定支架、底板、针插座、压框、压杆和缓冲垫建立完整三维装配，能够在样机加工前发现孔位不匹配、高度干涉、压力区错误和维护空间不足等问题，从而减少主板改版和散热兼容风险。
