全规格贴片电容封装焊盘组件

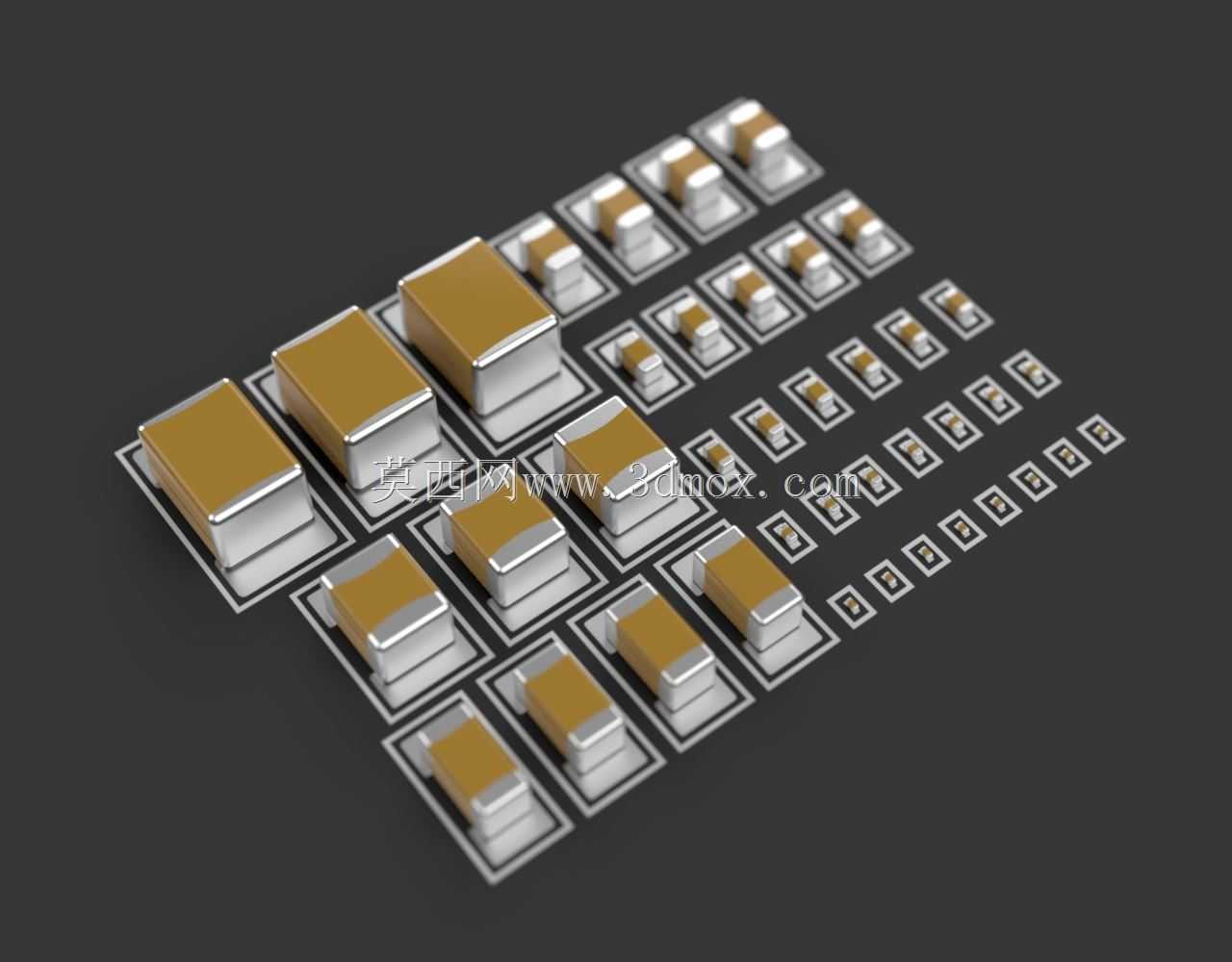

　　这套贴片电容组件覆盖电子硬件开发里从01005微型封装到1812常规功率封装的全系列常用规格，同时配套对应尺寸的焊盘、丝印电阻与电阻组件，在消费电子主板、通讯终端射频板、工业控制PCB、电源模块布局阶段都能直接调用。做PCB结构评审时，工程师最常遇到的问题就是不同封装电容的占位边界反复核对：01005元件本体长宽仅0.4mm×0.2mm，焊盘外扩余量不能超过0.1mm，否则回流焊时极易出现立碑偏移；1812大封装电容本体长度达4.5mm，焊盘间距要预留0.8mm的爬锡空间，两端焊盘宽度需匹配元件端电极厚度，避免焊接后虚焊。这套组件里每一个规格的模型都严格按照IPC-7351贴片封装标准搭建，本体的陶瓷介质层、两端金属电极的分层结构都做了还原，焊盘的铜箔厚度、阻焊层开窗边界、丝印框的定位线都和实际制板参数对齐。

　　在高密度贴装场景里，0201、0402这类小规格电容通常布置在BGA芯片的引脚间隙之间，模型的占位高度控制在0.3mm到1.2mm区间，不会和上方的散热屏蔽罩发生干涉；0805、1206、1812这类大尺寸电容多用于电源输入端口的滤波位置，本体高度最高可达2.5mm，布局时需要和周边的电感、接插件预留至少1mm的安全间隙，这套模型把不同规格的高度差做了精准区分，结构工程师在做整机堆叠时可以直接测量元件顶部到外壳内壁的距离，不用再反复查阅规格书核对尺寸。配套的丝电阻组件把PCB表面的丝印标识、位号标注框、极性标记都做了1:1还原，在做PCB可制造性检查时，可以直接模拟贴片厂的吸嘴取件路径：01005元件的吸嘴直径仅0.5mm，模型周边预留的0.3mm取件空间完全满足贴装设备的动作要求，不会出现吸嘴和周边元件碰撞的问题。

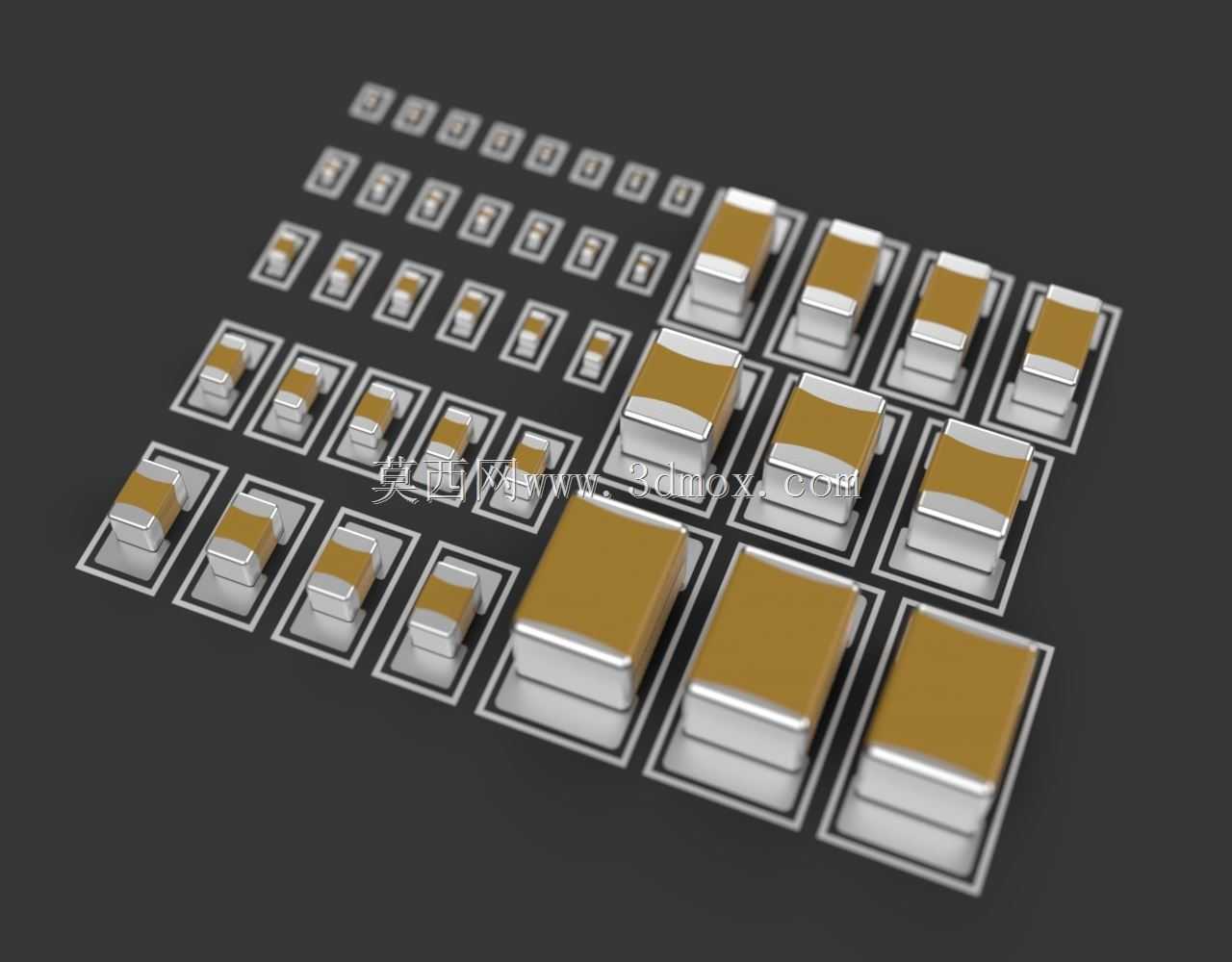

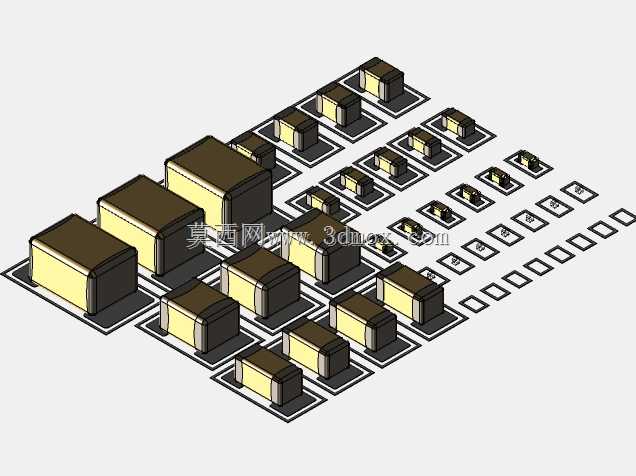

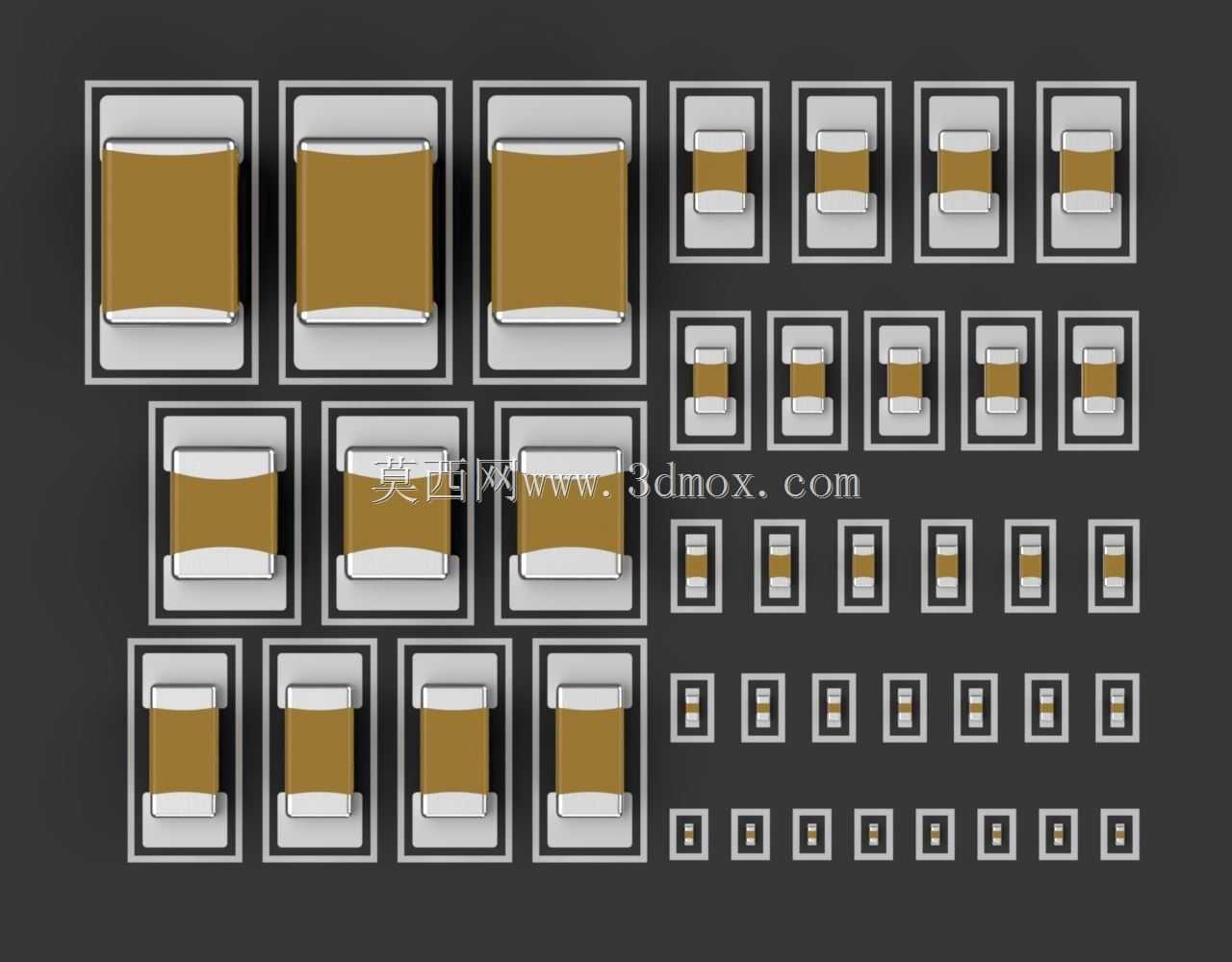

　　从设计思路来看，这套组件没有把不同封装的元件零散摆放，而是按照封装尺寸从小到大依次阵列排布，焊盘和元件本体一一对应，工程师在绘制PCB封装库时可以直接提取每个规格的外形轮廓、焊盘坐标参数，不用再逐个手动绘制封装。在通讯终端产品里，射频电路的0402、0603滤波电容需要严格控制焊盘的寄生参数，模型里焊盘的走线连接宽度、反焊盘间距都按照高频电路的设计要求设置，能直接参考进行阻抗匹配设计；电源电路里的1206、1812大容量电容，模型还原了元件的端面倒角结构，在进行波峰焊或者回流焊的热仿真时，可以直接导入模型分析元件不同位置的受热温差，避免因为陶瓷体受热不均产生开裂。

　　安装边界方面，所有贴片元件的底部和PCB板面的间隙控制在0.05mm到0.15mm之间，和实际SMT贴装时锡膏熔化后的元件抬升高度一致，焊盘的外伸长度按照元件端电极的1/3长度设置，既保证焊接时锡膏能够充分浸润电极，又不会因为焊盘过大导致元件移位。整套组件同时包含电阻类贴片元件的对应封装，在进行整板元器件布局时，可以统一调用同系列的封装模型，保证不同类型无源元件的占位间距、丝印标注风格完全统一，避免出现封装库混用导致的制板错误。在进行整机的抗振动仿真时，还可以直接给不同重量的电容、电阻模型赋值对应质量，分析PCB在振动工况下元件焊点的应力分布，大尺寸1812电容的焊点应力通常是0402元件的3倍以上，布局时可以参考模型的位置调整固定点，提升产品长期运行的可靠性。
