全规格贴片片式电阻封装三维数模

　　这套三维数模围绕电子装联环节中最常用的片式固定电阻展开，把消费电子、通信终端、工业控制板卡、电源模块、汽车电子控制器里高频出现的表贴电阻封装整理成统一的元件库。做PCB结构堆叠、整机装配干涉检查、工装夹具设计或者贴片工艺仿真时，工程师往往不只是需要一个电阻符号，而是需要能够反映真实外形、焊盘边界和相邻元件安全间距的实体模型。该组件覆盖01005、0201、0402、0603、0805、1206、1210、1812、2010、2512等常见英制规格，能够对应从高密度手机主板到大功率电源板的不同选型需求。

　　从实际用途看，片式电阻在电路中承担限流、分压、终端匹配、上拉下拉、采样反馈、RC滤波等功能。小规格元件多用于空间紧张的数字板、射频板和可穿戴设备，焊盘间距极小，贴装吸嘴、钢网开口和回流焊温度曲线都要精细控制；大规格元件则常见于电源输入、功率驱动、电流采样和负载回路，本体更宽更厚，焊端面积更大，能够承受更高功率，但在布局时也要考虑板面温升、焊点热应力和清洗空间。数模把这些差异通过本体长宽、厚度、端电极宽度以及焊盘外扩关系体现出来，而不是用单一长方体简单缩放，便于结构工程师在装配阶段判断元件高度是否触碰屏蔽罩、连接器、壳体立柱或灌胶区域。

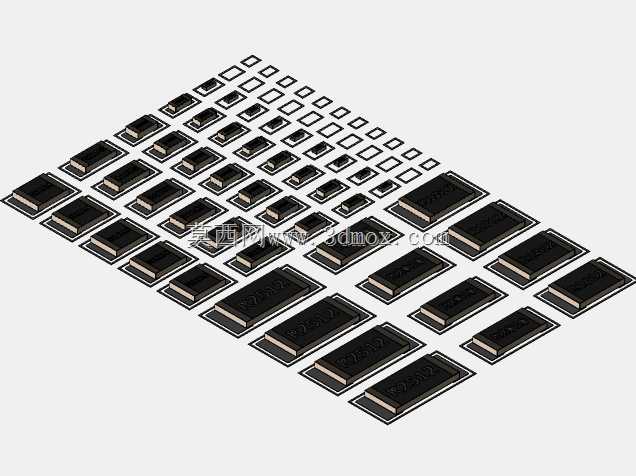

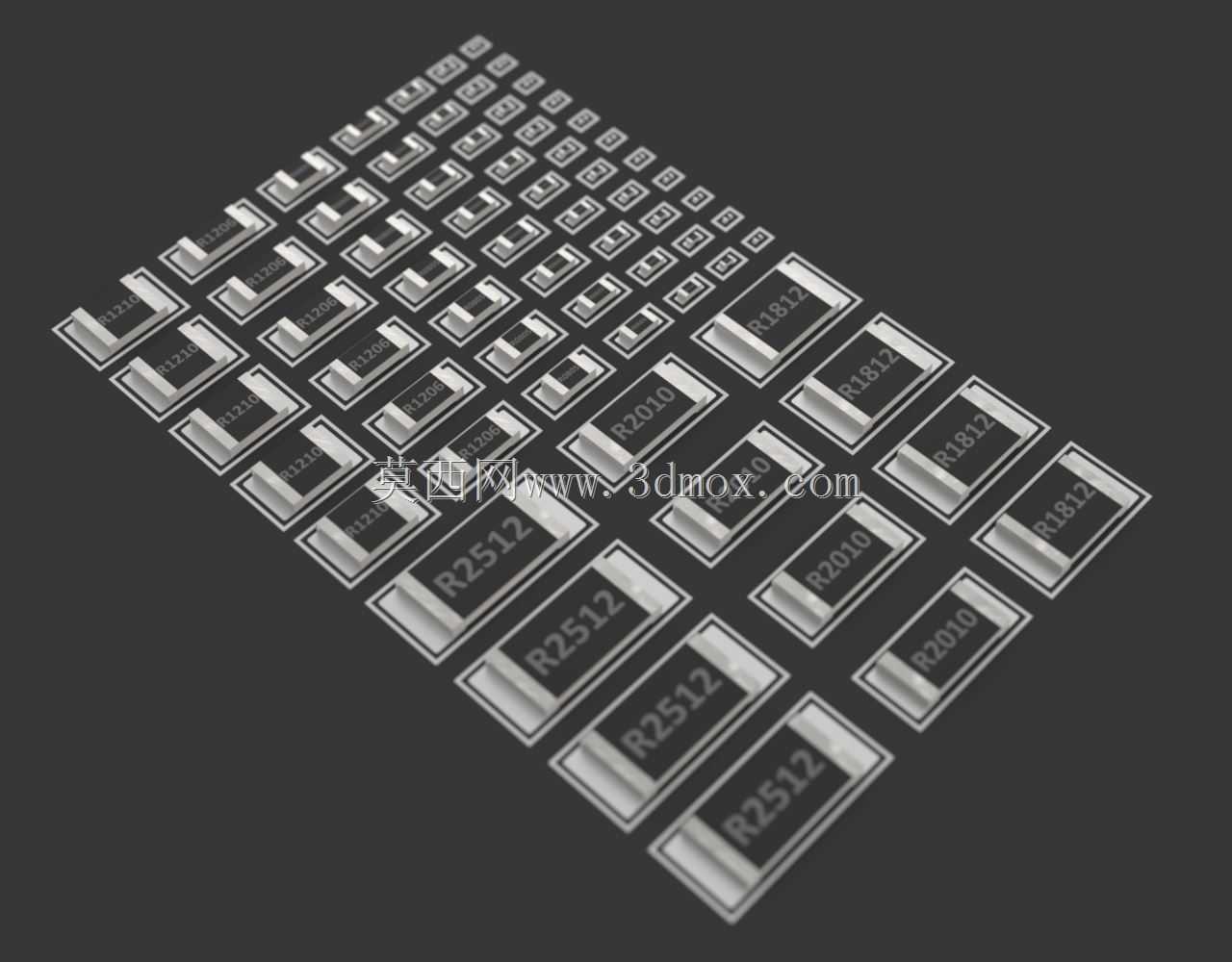

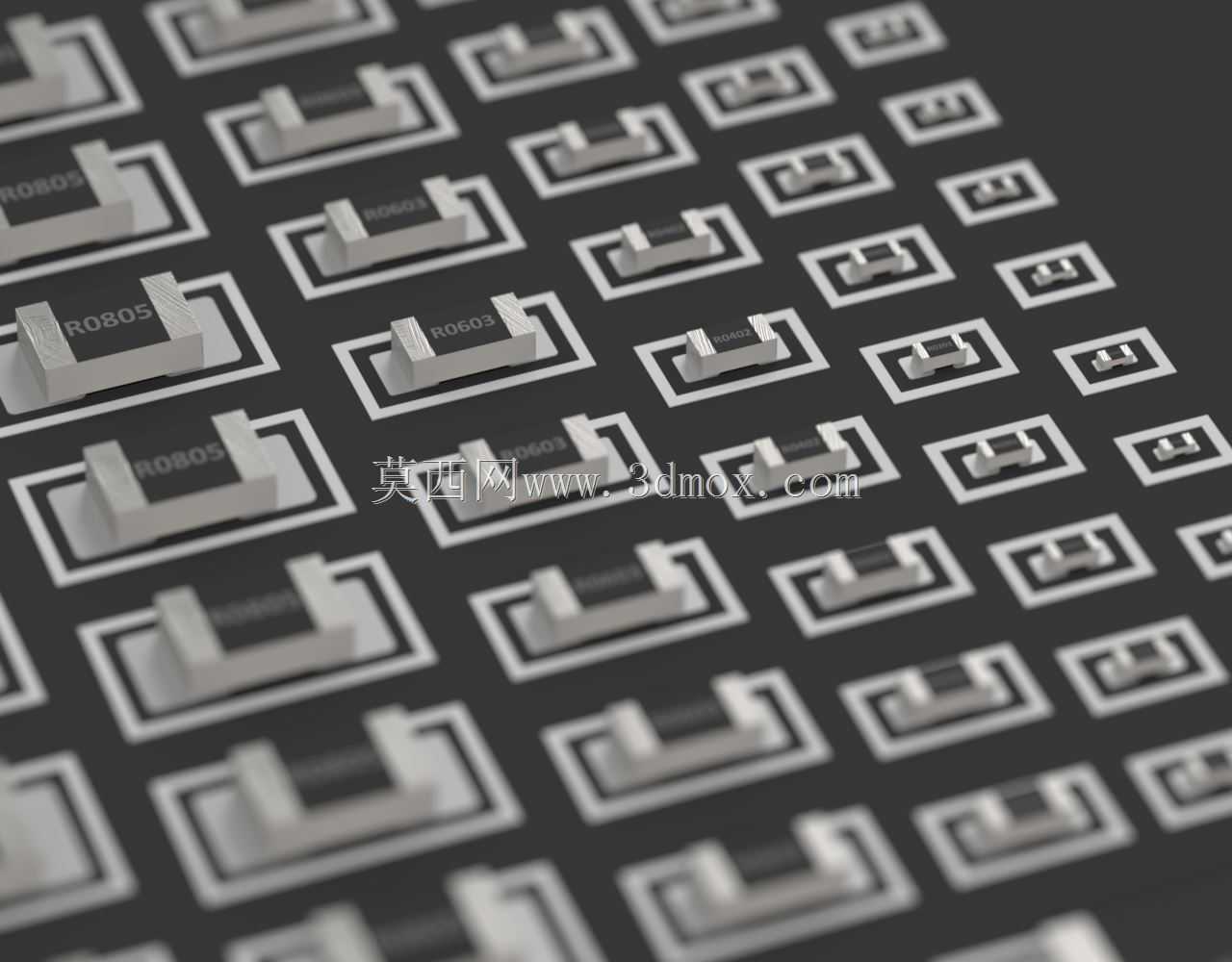

　　建模思路上，组件按照电子元件封装逻辑组织：每个规格都保留矩形陶瓷基体、两侧端电极和顶部标识区域的基本特征。端电极位置与焊盘相对应，能够在三维环境中直接检查贴片后的占位边界；本体顶面保留丝印标识的视觉位置，方便在整机评审或工艺演示时识别元件规格。对于0603以上的常用型号，模型比例关系更适合展示维修操作空间、探针测试点避让和AOI检测视角；对于01005、0201这类微型封装，则重点体现极小本体与高密度排布之间的关系，帮助设计者在前期就发现相邻元件过近、丝印无法放置、返修热风枪影响周边器件等问题。

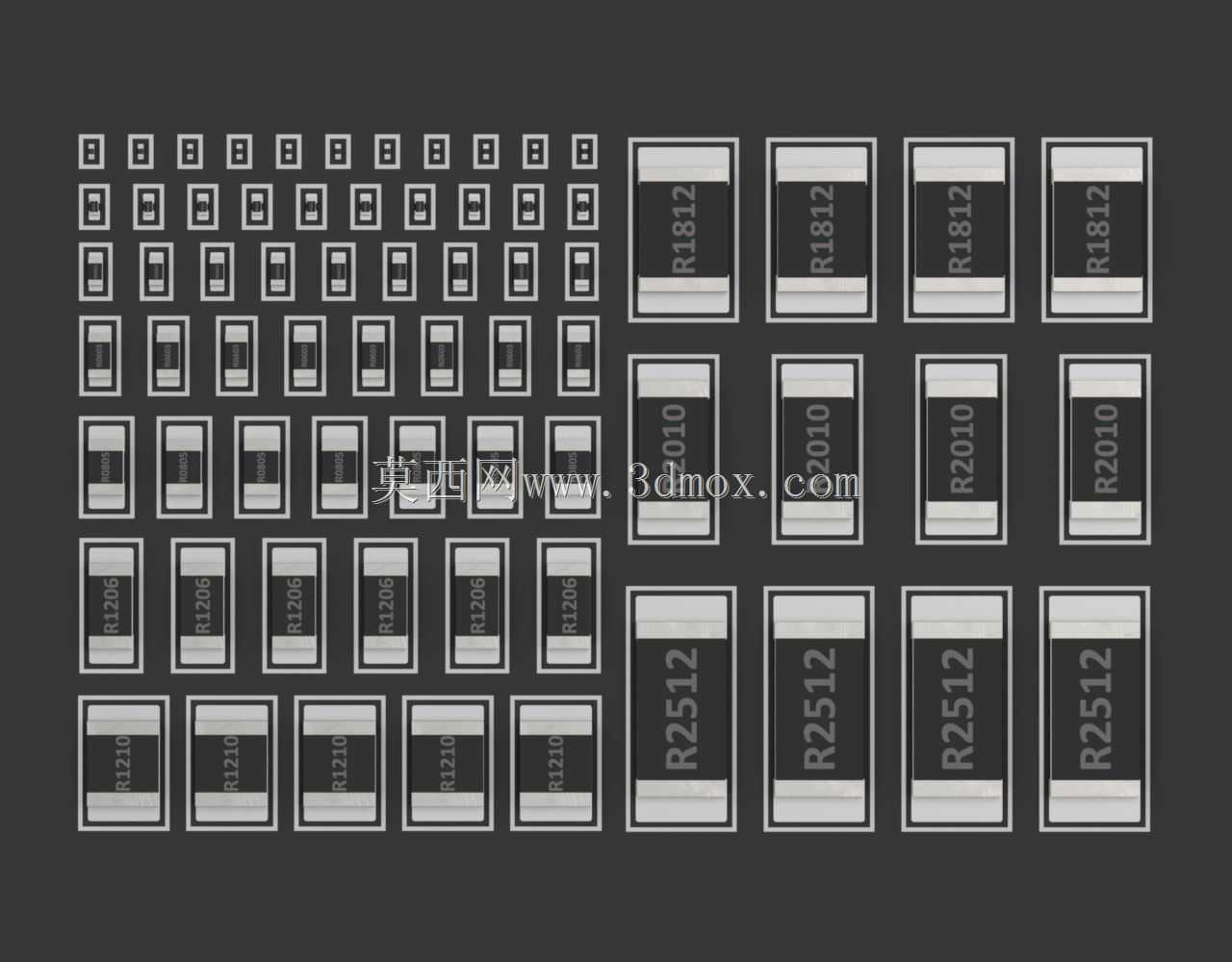

　　外形尺寸与安装边界是这套模型的核心价值。片式电阻虽然结构简单，但在板级设计中数量极大，封装尺寸一旦不统一，后期导出STEP进行整机校核时容易出现大面积干涉。模型按规格区分长度、宽度和厚度，焊盘外侧延伸、元件之间的推荐间隙、距板边距离、距插件引脚距离等都可以借助实体边界进行核对。大功率2512电阻在布局时不能只看二维焊盘，还要关注其厚度对散热垫、绝缘片、外壳间隙的影响；01005电阻则要关注与芯片引脚、电容、屏蔽罩侧壁的最小安全距离。通过把全系列电阻放入同一装配中，设计者可以快速对比不同封装在板面占用、视觉识别和工艺可达性上的差别。

　　在设备应用场景中，这类元件库可用于贴片机程序校验、回流焊载板设计、测试针床排布、自动光学检测路径确认以及产品虚拟样机评审。通信工具类产品主板通常器件密度高，结构空间薄，电阻靠近连接器、屏蔽框和FPC弯折区的情况很多，若只在原理图或二维PCB中确认位置，容易忽略高度差和维修空间。使用三维电阻模型后，机械工程师可以在壳体设计阶段同步看到板上元件的真实轮廓，提前调整加强筋、卡扣、导热垫和接地弹片位置。

　　数模也适用于电子装联教学和工艺规划。新手工程师常把电阻视为无方向的两端元件，却忽视不同封装对吸嘴尺寸、供料器、焊膏量和焊点形态的影响。通过全系列实体对比，可以直观看到微型封装与功率封装在长宽厚、焊端比例和板面密度上的差异。设计电源板时，可结合大尺寸电阻的实体边界评估发热元件与电解电容、光耦、变压器的距离；设计高速数字板时，可利用小封装模型检查端接电阻是否靠近驱动端放置，以及是否与过孔、测试点和器件丝印冲突。

　　整体而言，该组件不是单个孤立零件，而是面向板级结构设计和电子制造现场的封装级元件集合。它把常见片式电阻的规格差异、焊装关系和空间边界统一到三维装配中，使结构校核、工艺评审、设备调试和维护性分析都能在更接近真实产品的状态下进行。
