240规格分体水冷铜质散热排结构

　　这套散热排结构面向分体式液冷换热回路开发，核心应用场景覆盖台式工作站超频散热、小型工控机柜密闭舱体液冷循环、紧凑型激光模组辅助冷却以及高功耗算力板卡的外置散热环节，属于液冷回路里把冷却液携带热量快速置换到环境空气中的末端换热部件。

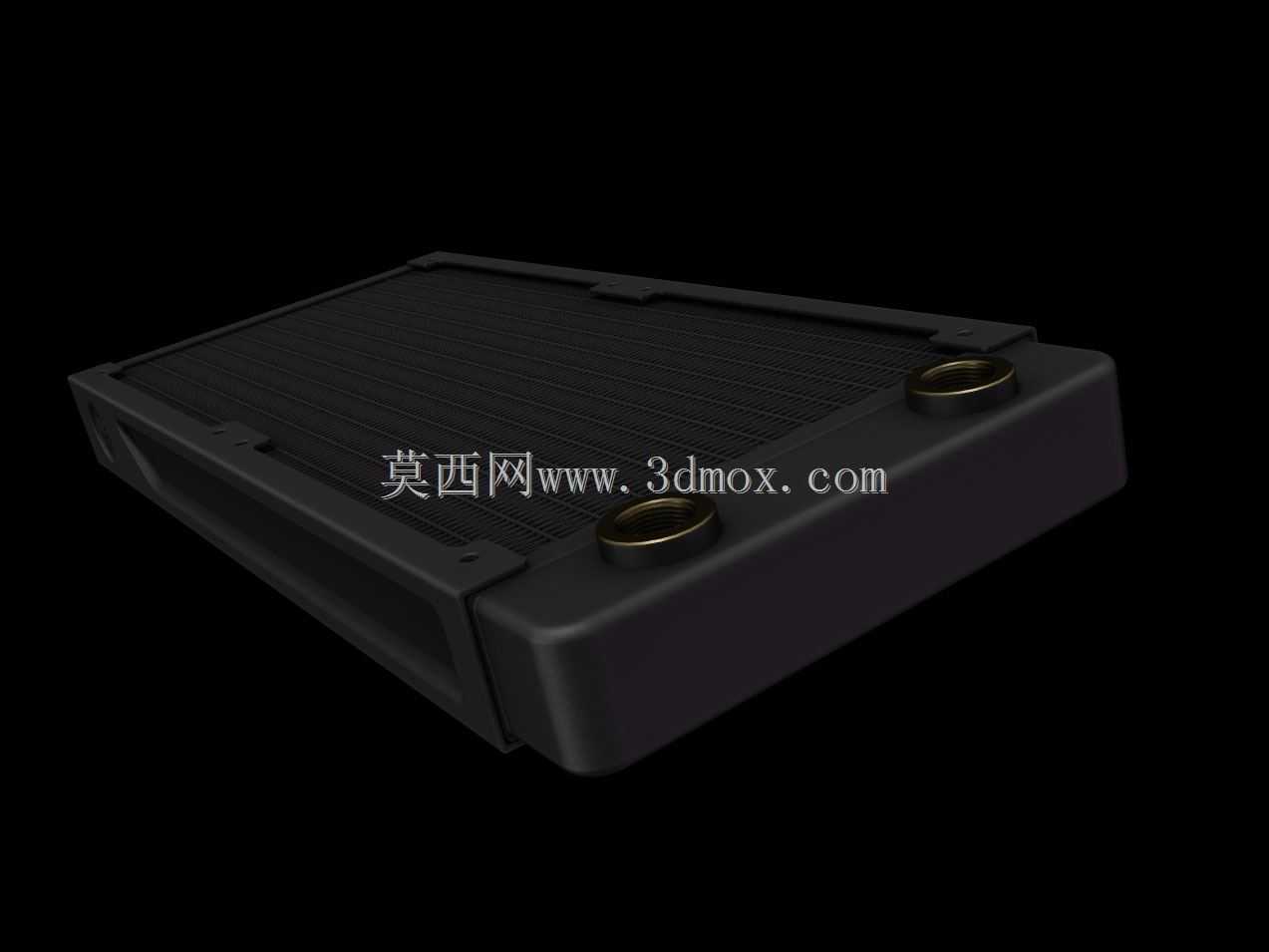

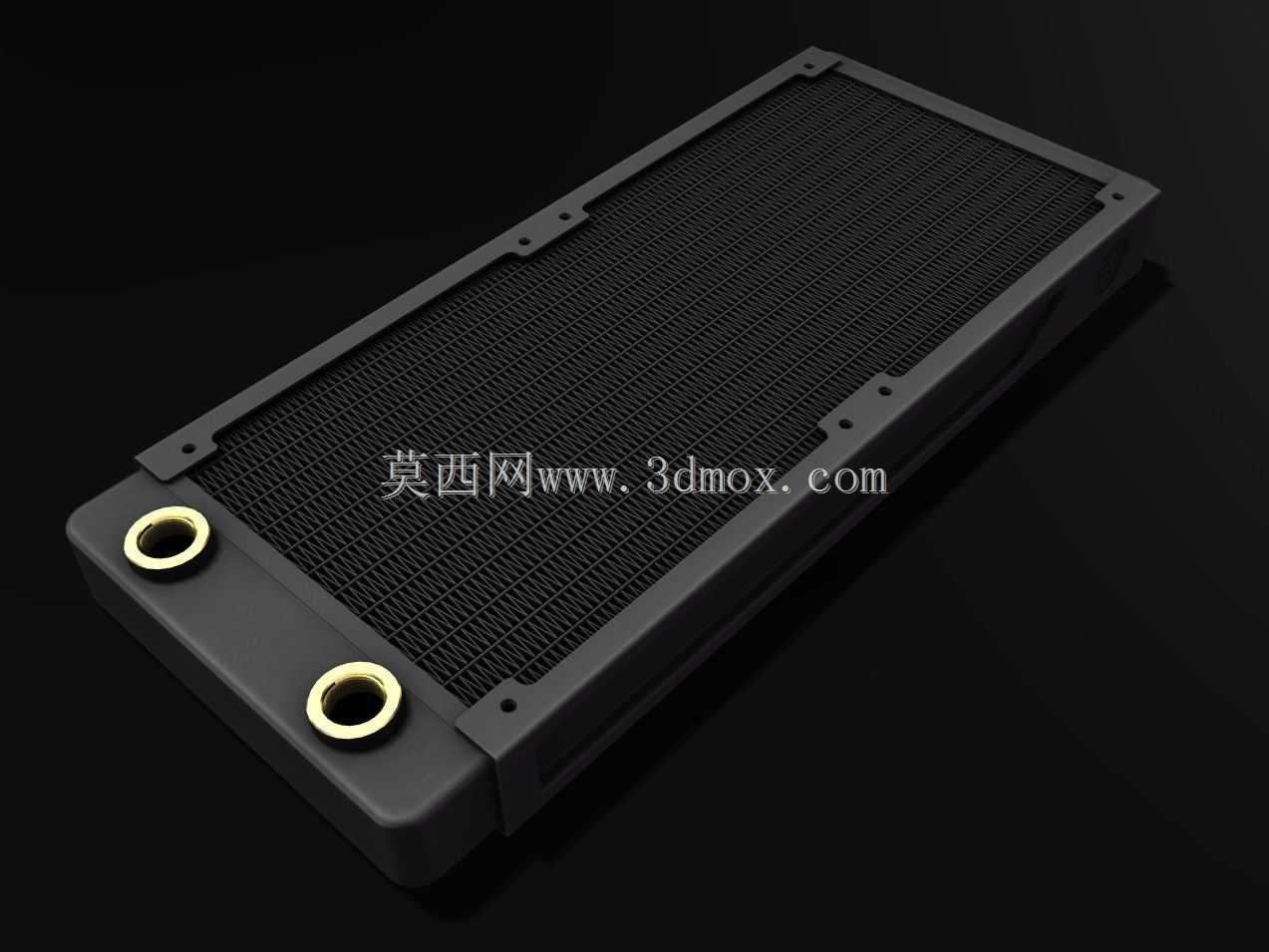

　　从实际装机边界来看，该款为双120mm风扇位规格，本体长宽尺寸适配标准240风扇安装孔距，厚度控制在常规薄排区间，既可以在机箱冷排位内侧贴装风扇做抽风布局，也可以在外侧加装风扇形成吹排风道，安装孔位沿散热排外框四周均匀布置，孔位间距完全匹配标准120mm方形风扇的固定孔坐标，不需要额外转接支架即可完成风扇与冷排的锁附。冷排两端预留的G1/4标准内螺纹水口位于同一侧端盖，接口采用黄铜镶件嵌装在塑料端盖内，螺纹有效啮合深度满足硬管、快拧、宝塔三类常见水冷接头的安装要求，两个接口分别对接循环回路的出水与回水端，装机时可以根据机箱管路走向选择上下排布或者左右排布，管路弯折半径不会和机箱骨架、内存马甲、主板供电散热片产生干涉。

　　结构设计上，散热核心采用紫铜翅片与铜质流道焊接的组合，翅片选用中等密度排布方案，没有盲目追求过高的翅片密度：密度过低会导致换热面积不足，高风量下热量来不及置换；密度过高则会大幅提升风阻，搭配普通低转速风扇时气流无法穿透翅片缝隙，反而出现散热瓶颈。中等密度翅片在风阻和换热面积之间取平衡区间，适配120mm规格高静压风扇的工作曲线，风扇在低转速区间就能让气流完整穿过整个翅片矩阵，高转速下也不会因为风阻陡增导致风量骤降，在低气流静音运行和高气流满负载散热两种工况下都能保持稳定的换热效率。

　　流道部分采用多通道并行设计，冷却液从一侧水口进入端盖腔体后，被均匀分流到数十根平行微通道扁管内，每根扁管外壁和密集铜翅片紧密钎焊结合，冷却液在流道内流动时，热量通过扁管管壁传导到翅片，风扇驱动的气流横向冲刷翅片表面，把热量持续带走。多通道并行的流道设计大幅降低了冷却液流经冷排的压降，不会给循环水泵增加额外负载，普通扬程的水冷泵就能驱动整个回路保持稳定流量，也减少了流道内出现气堵的概率，初次注液排气时不需要长时间反复晃排就能把腔体内空气排净。

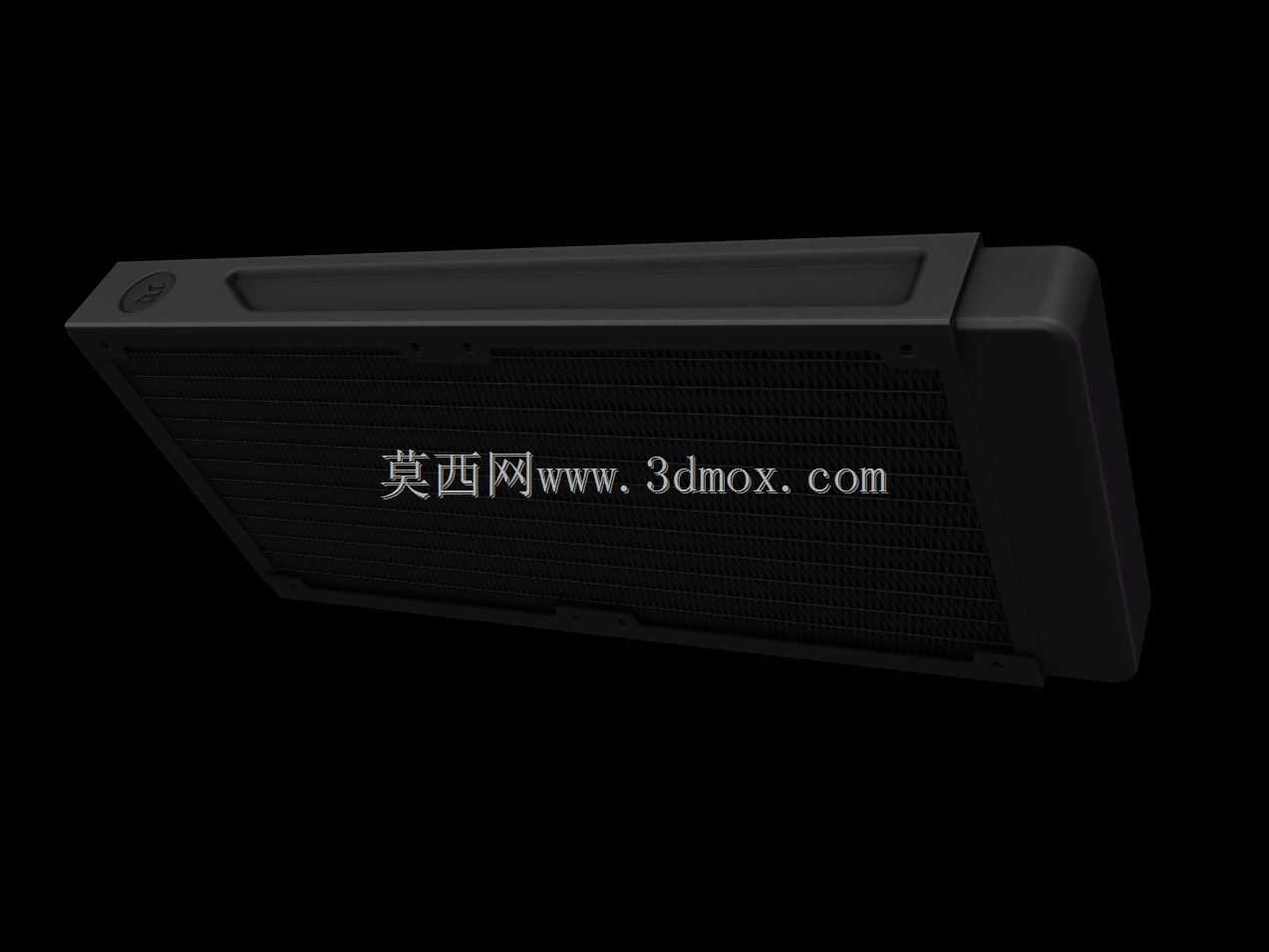

　　外框采用高强度工程塑料一体注塑成型，把内部铜质换热芯体完整包裹限位，边框四周预留的沉头安装孔可以直接穿过风扇固定螺丝，锁附时螺丝端部不会顶碰内部翅片，避免装机时因螺丝过长戳伤换热芯体导致漏液。端盖和芯体之间采用密封压合结构，密封面连续无断点，能够长期承受水冷回路常规工作压力，不会出现冷却液渗漏问题。

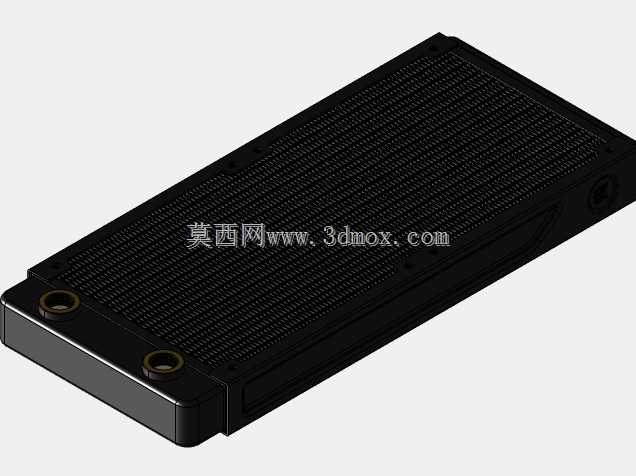

　　在整机结构设计阶段，工程师可以直接参照该模型的外轮廓尺寸预留冷排安装空间：需要提前核算冷排厚度加上风扇厚度、风扇与机箱面板之间的走线间隙，避免出现侧板无法合盖、水管和显卡供电线挤压的问题；同时水口位置要预留至少15mm的接头安装操作空间，保证扳手可以拧动接头完成锁紧。这类散热排相比同规格铝排，铜质翅片和流道的导热效率更高，对高发热功率硬件的温控余量更充足，在长时间满负载运行场景下，冷却液稳态温度可以维持在更低区间，避免硬件因为温度过高触发降频。建模过程中完整还原了翅片阵列、边框安装孔、螺纹水口镶件、端盖密封结构的所有细节，结构工程师做机箱散热布局、液冷回路装配校验时，可以直接调取模型做干涉检查，提前排除安装尺寸不匹配、管路走向冲突的问题，不需要再反复实测实物尺寸调整设计方案。
