桌面级计算平台的核心运算载体,LGA1700规格处理器在整机硬件链路里承担指令调度、浮点运算、多线程任务分发的核心职能,这套三维结构完整还原了芯片从背面触点阵列到内部叠层构造的全部细节,可直接用于台式机主板适配设计、散热器安装校核、整机装配干涉检查、硬件教学演示以及数码产品结构开发场景。

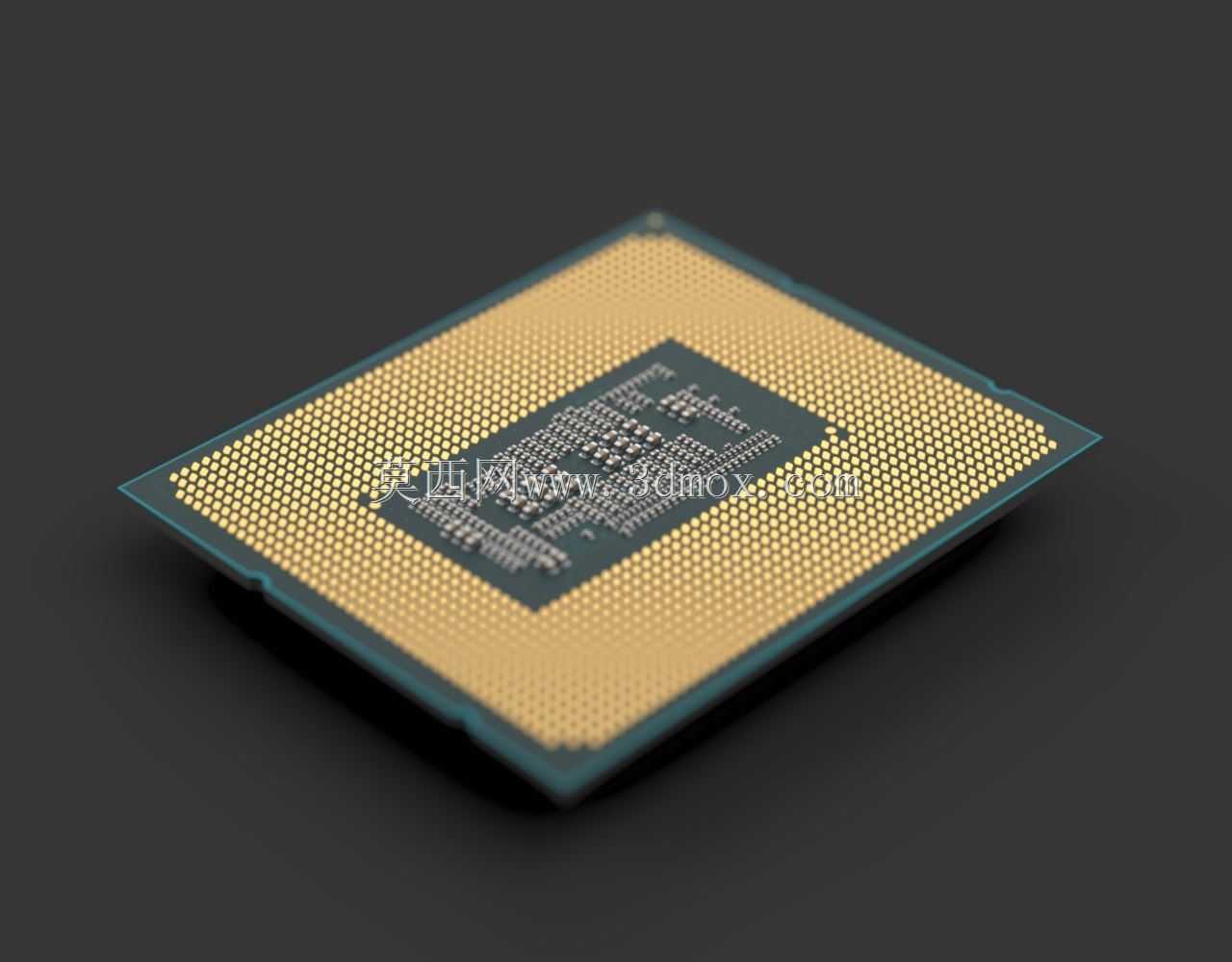

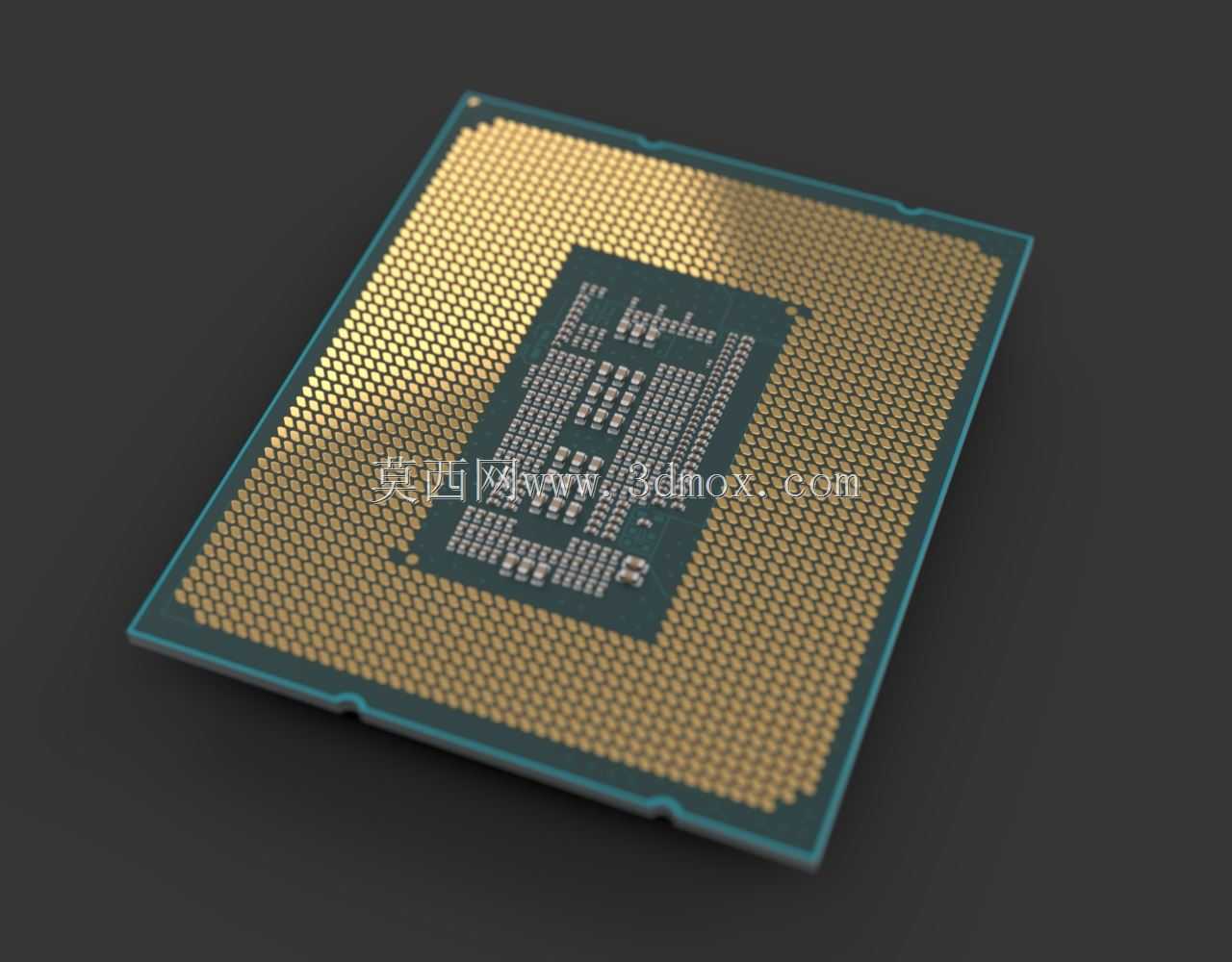

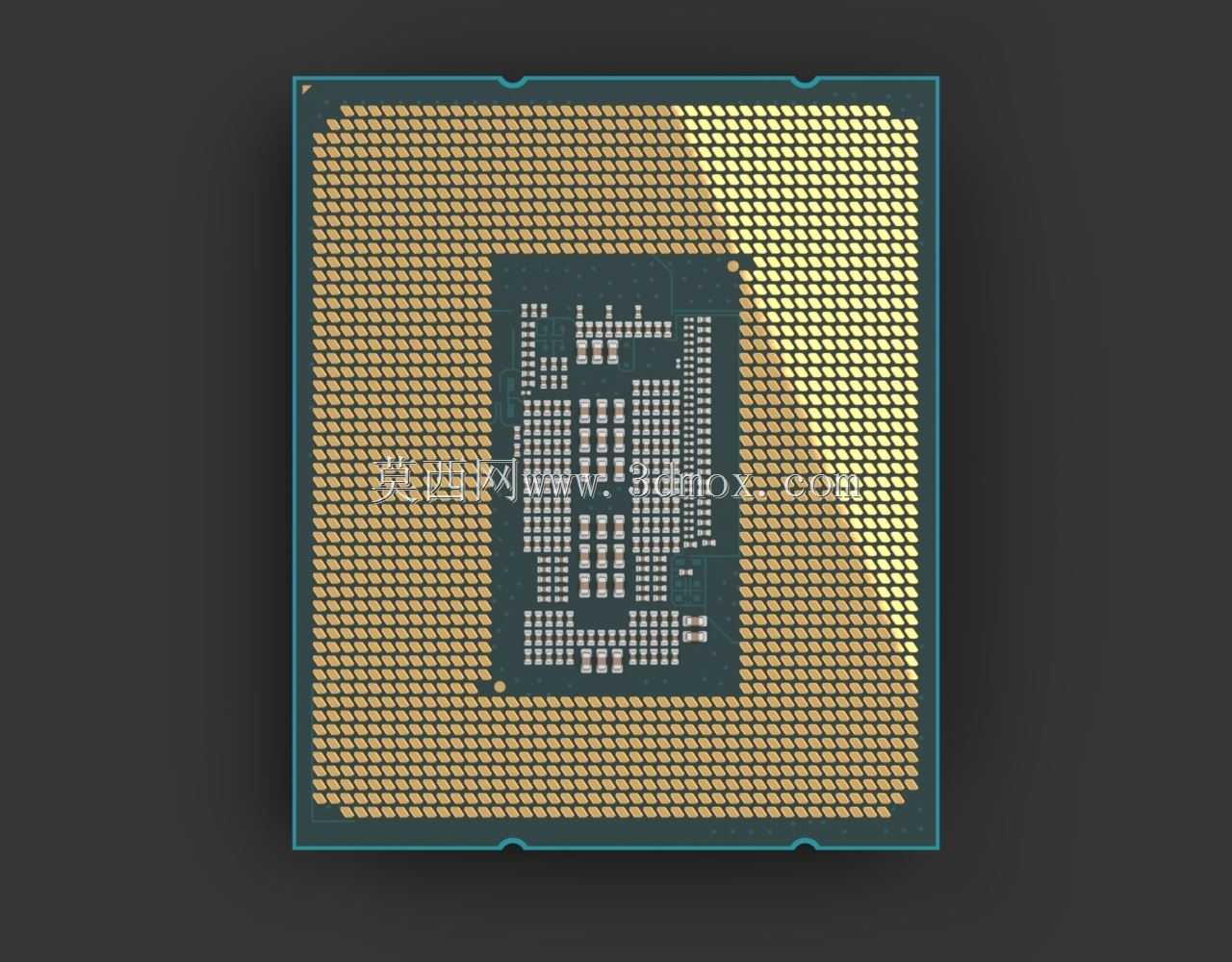

从实际装机的工程边界来看,这款处理器采用方形基板布局,背面规整排布1700个镀金接触触点,触点按照信号定义分区排列:中心区域集中布置高速信号引脚,负责PCIe通道、内存通道、内核供电的差分信号传输,外围区域分布供电引脚与接地引脚,触点之间预留标准绝缘间隙,建模时完整复刻了每一颗触点的凸起高度、镀金层厚度与排布间距,没有做阵列简化处理,能够直接用于LGA插座的针脚匹配仿真,验证插座弹片压合后的接触行程与对位精度。基板边缘做了防呆缺口设计,对应主板CPU插座的定位凸点,装配时仅能以唯一方向放入,避免针脚错位损坏;基板两侧预留了散热器扣具的压合受力位,匹配标准LGA1700扣具的压点位置,校核散热器安装时不会出现基板局部受力不均导致的变形翘曲问题。

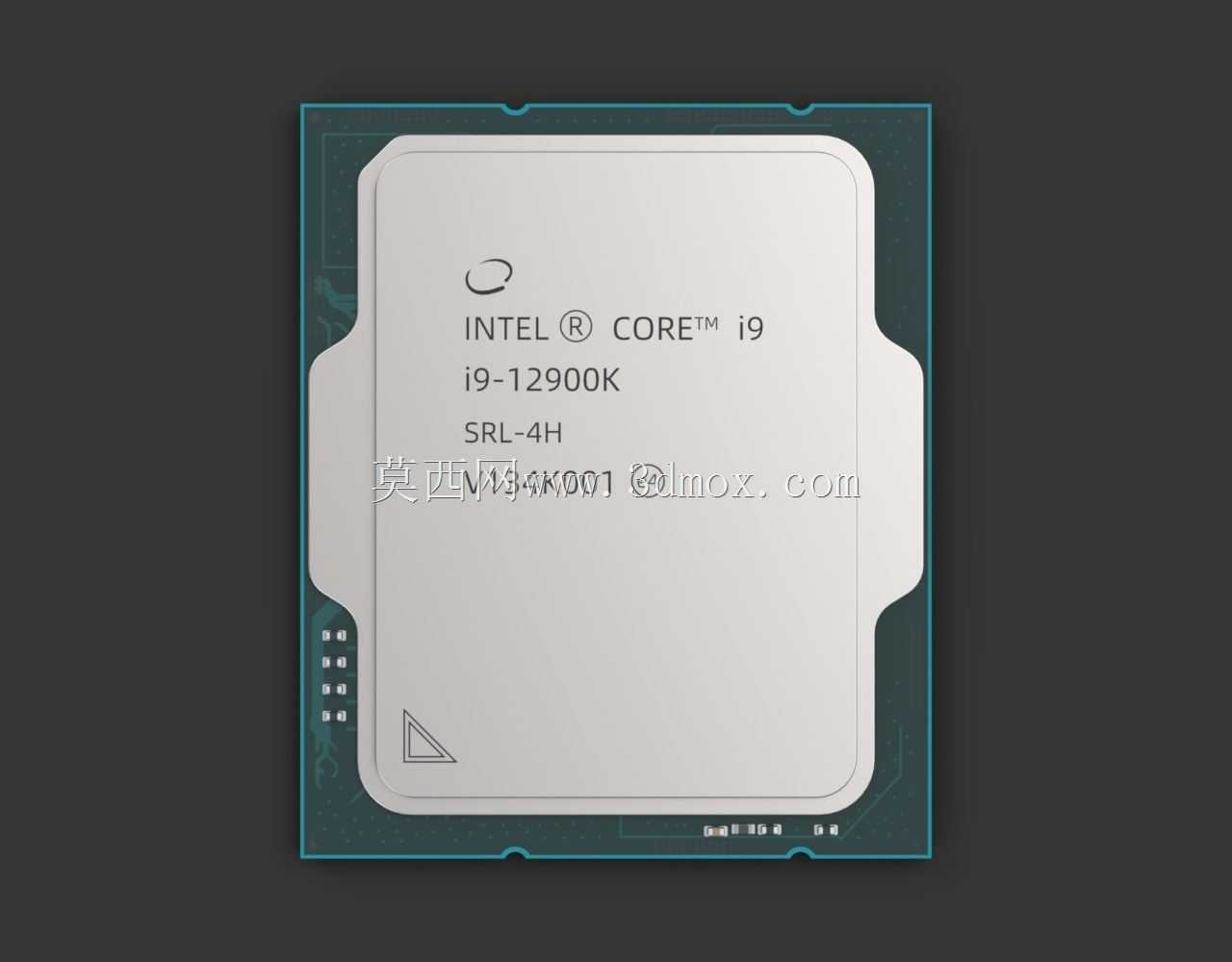

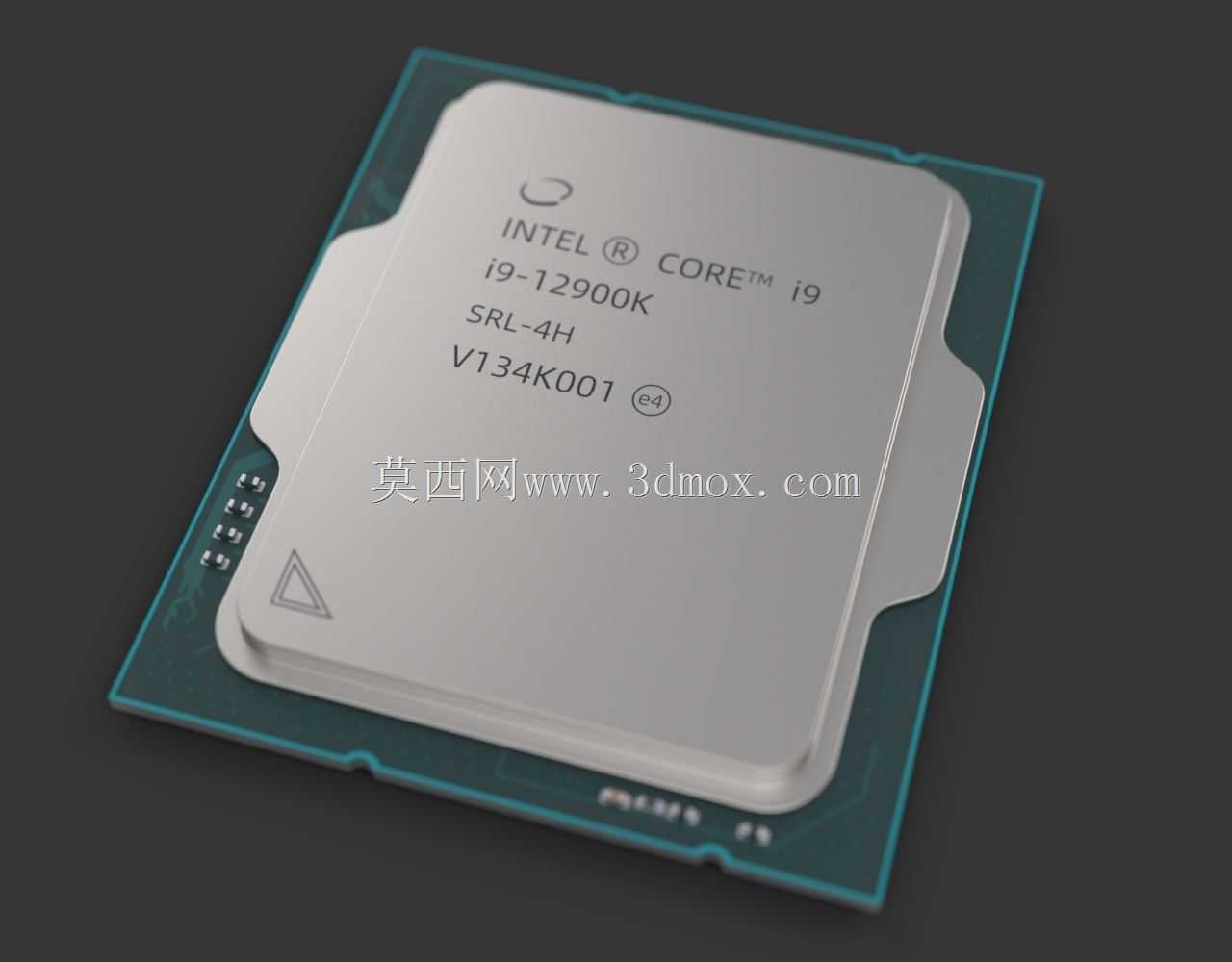

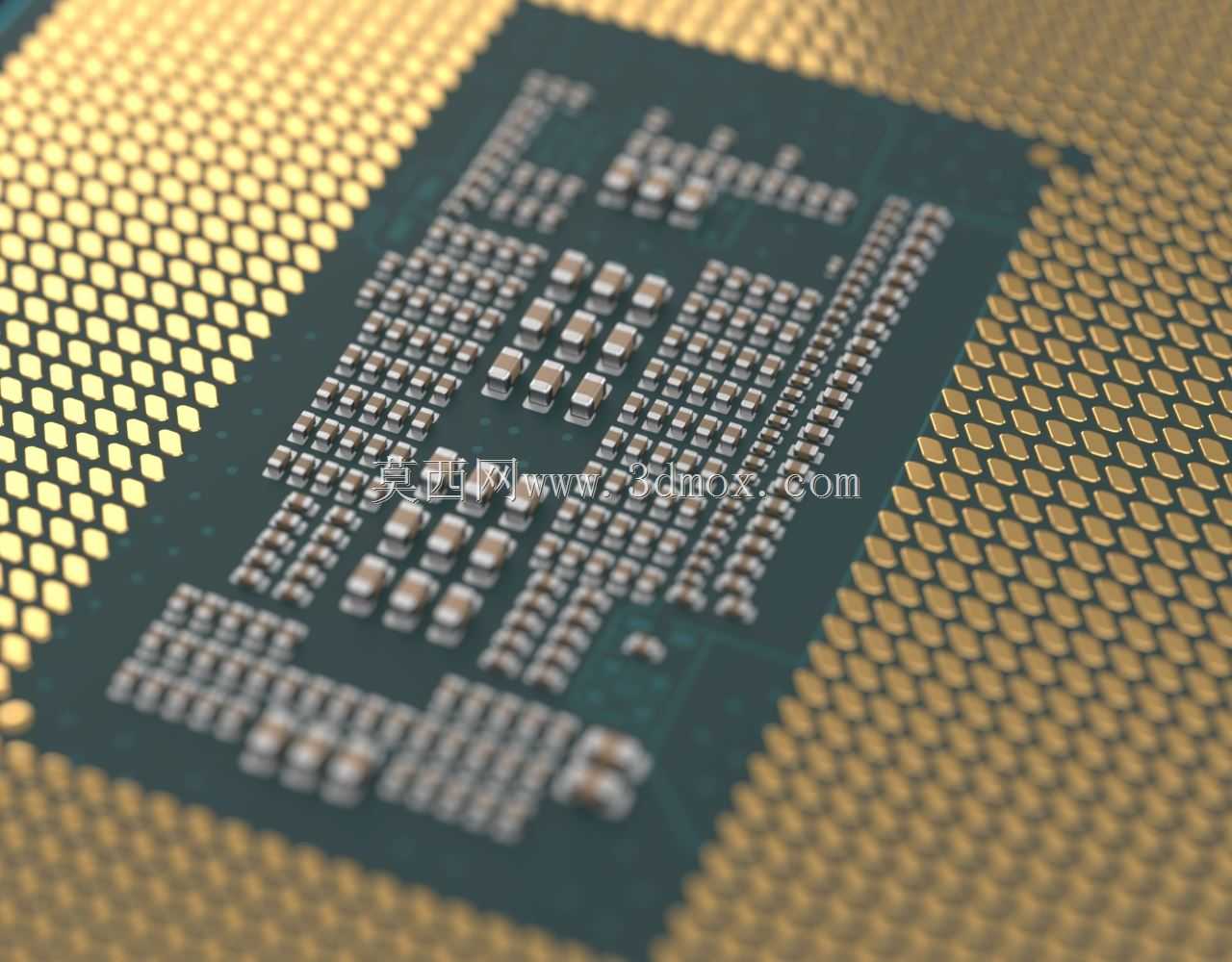

结构分层上,模型没有仅做外观面片搭建,而是还原了处理器真实的叠层构造:最底层是绿色FR4玻纤基板,基板内部蚀刻有多层铜质布线层,不同层走线按照电源完整性、信号完整性要求分层布置,电源层做大面积铺铜降低供电阻抗,信号层走等长差分线保证高速信号传输同步,层间通过金属过孔连通;基板中央位置是处理器核心Die区域,表面覆盖金属导热顶盖,顶盖与核心之间填充导热介质,建模时还原了顶盖的冲压圆角、表面拉丝纹理以及边缘激光刻印标识的区域轮廓;基板正面周边排布了多颗微型贴片电容与电阻,这些元件负责供电滤波、信号阻抗匹配,每一颗元件的封装尺寸、焊接位置、焊盘轮廓都按照实物比例还原,甚至还原了回流焊之后焊锡的圆角形态,焊接掩模层的阻焊油墨覆盖区域、露铜焊盘区域也做了材质区分,渲染时可以清晰区分阻焊绿油、镀金触点、铜质走线、黑色贴片元件、金属顶盖不同部件的质感差异。

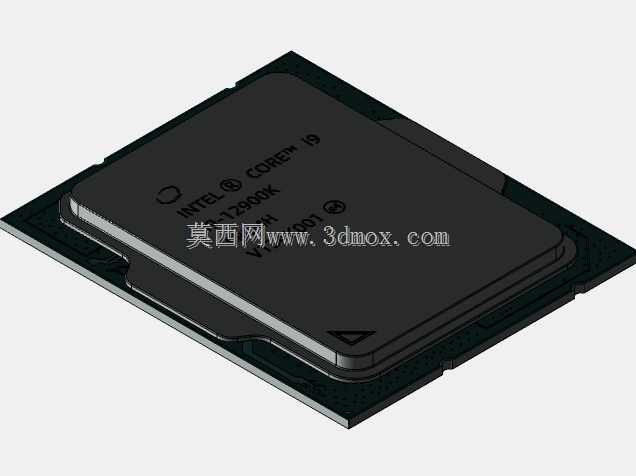

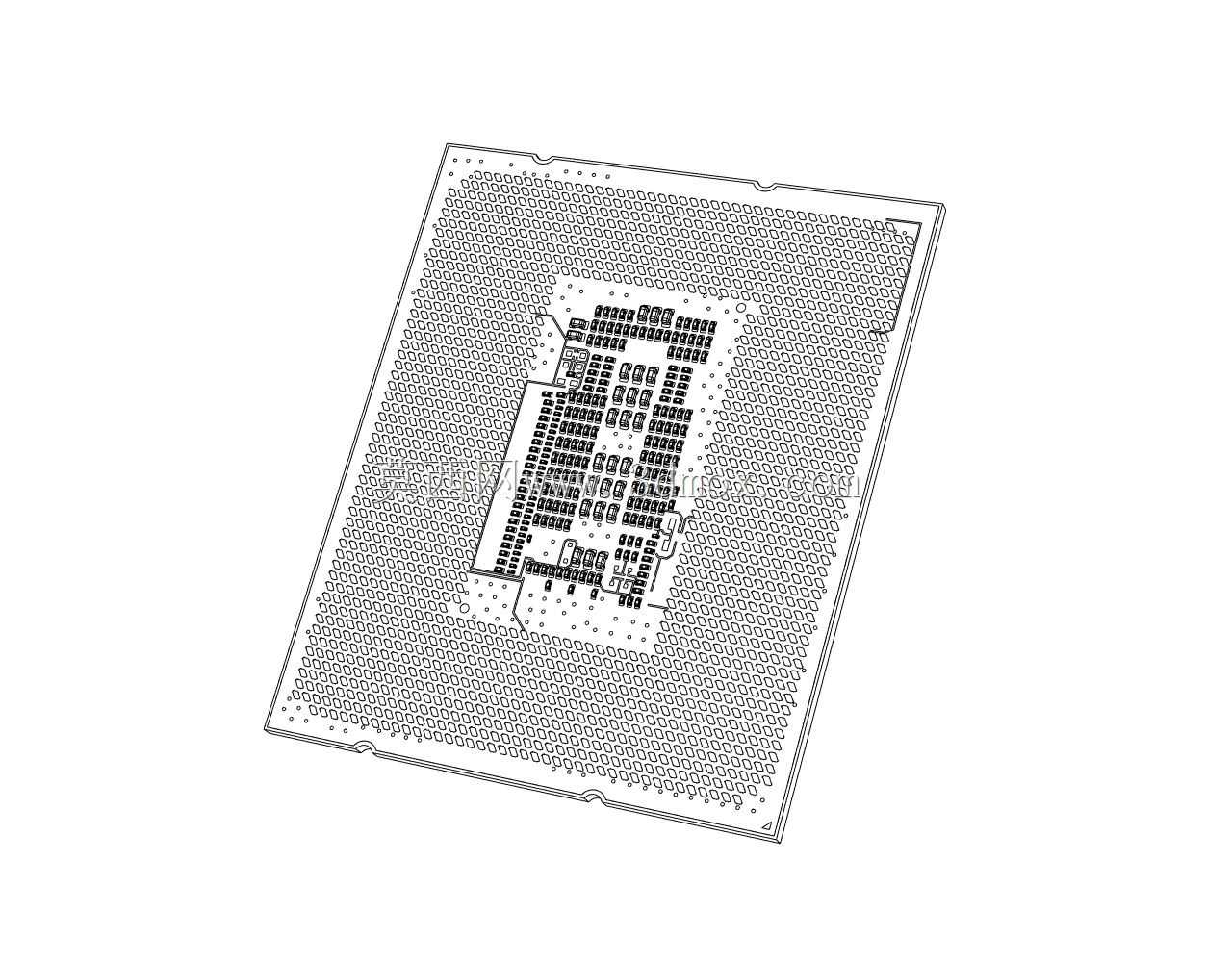

在结构设计思路层面,处理器作为高精密电子元件,所有尺寸公差都控制在极小范围:基板整体长宽、厚度完全符合LGA1700封装规范,触点阵列的行列间距、边缘到触点的安全距离都严格遵循Intel封装标准,三维建模时先以基准原点定位基板中心,再按照引脚定义矩阵阵列全部触点,之后单独绘制核心区域、周边贴片元件、布线层的分层结构,既保证整体装配尺寸和实物完全一致,也把内部不可直接观测的构造做了可视化还原。
面向不同工程场景,这套模型可以直接导入整机装配环境:做主板设计时,可用来校核CPU插座周围电容、供电散热片的预留空间,避免 tall 元件和处理器本体产生干涉;做风冷、水冷散热器开发时,可用来校核扣具压合行程、导热底座和CPU顶盖的接触面积,验证散热器安装后不会和周边内存、主板散热马甲产生碰撞;做数码产品拆解演示、硬件教学内容时,分层结构可以直观展示处理器从外部触点到内部核心、布线、无源元件的完整构造,不用破坏性拆解实物就能呈现芯片的内部组成逻辑;做机箱内部结构设计时,也能用来核对CPU散热器限高、电源走线间隙,提前排除装配阶段可能出现的尺寸冲突。模型所有安装边界、配合尺寸都按照实物1:1还原,没有夸张缩放或者结构省略,能够满足结构校核、渲染展示、装配模拟等多类工程使用需求。
