0603贴片LED八色发光灯珠结构

　　0603规格贴片LED属于表面贴装型发光指示器件，在消费电子、通信终端、仪器仪表、控制板卡和小型照明模组中使用频率很高。这类器件虽然外形极小，但在整机里承担状态提示、信号反馈、按键背光、通道标识和局部照明等功能，设计时不能只把它当作一个简单光点处理，而需要结合焊盘布局、光学出光、封装高度、极性方向和贴片生产工艺进行完整建模。

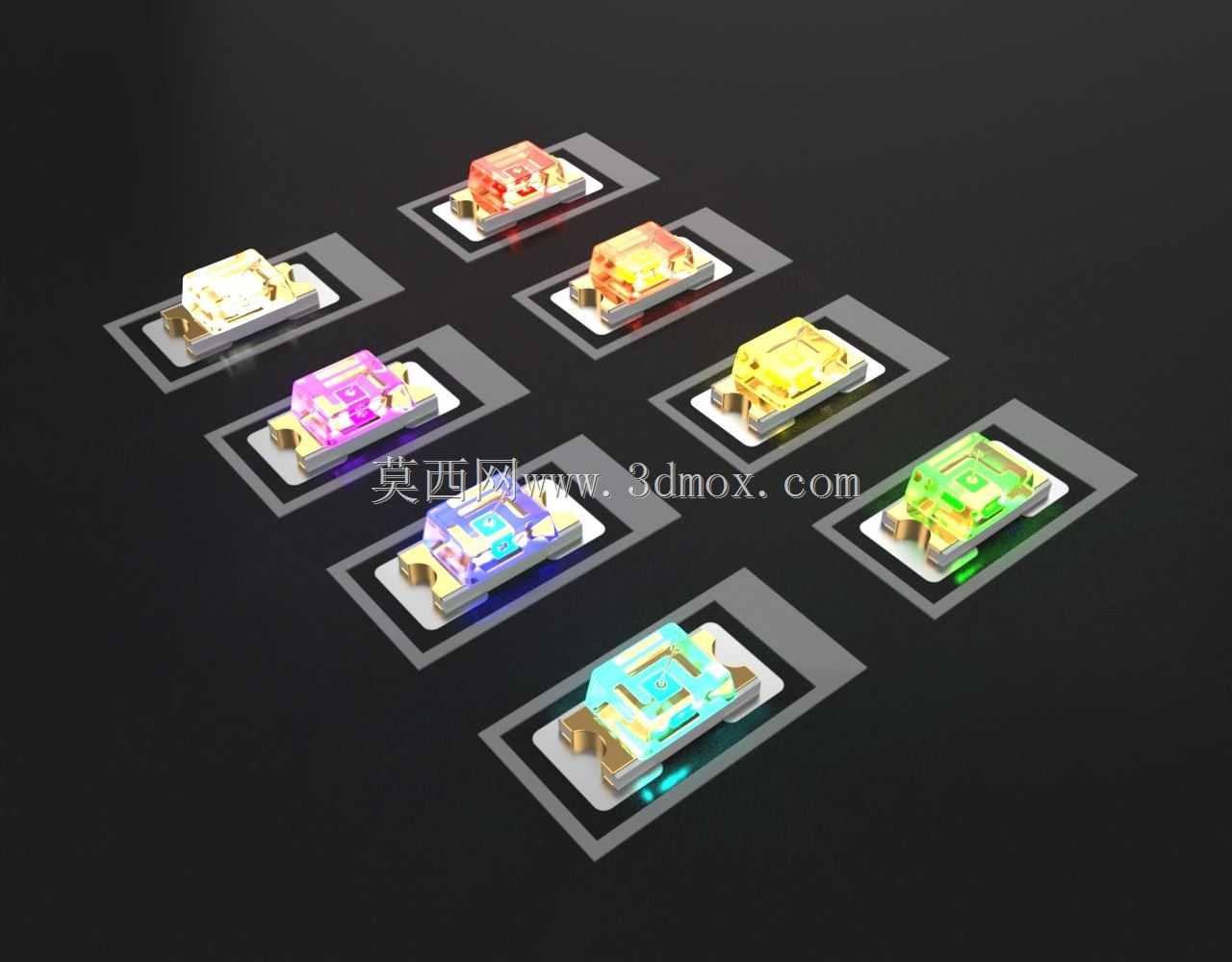

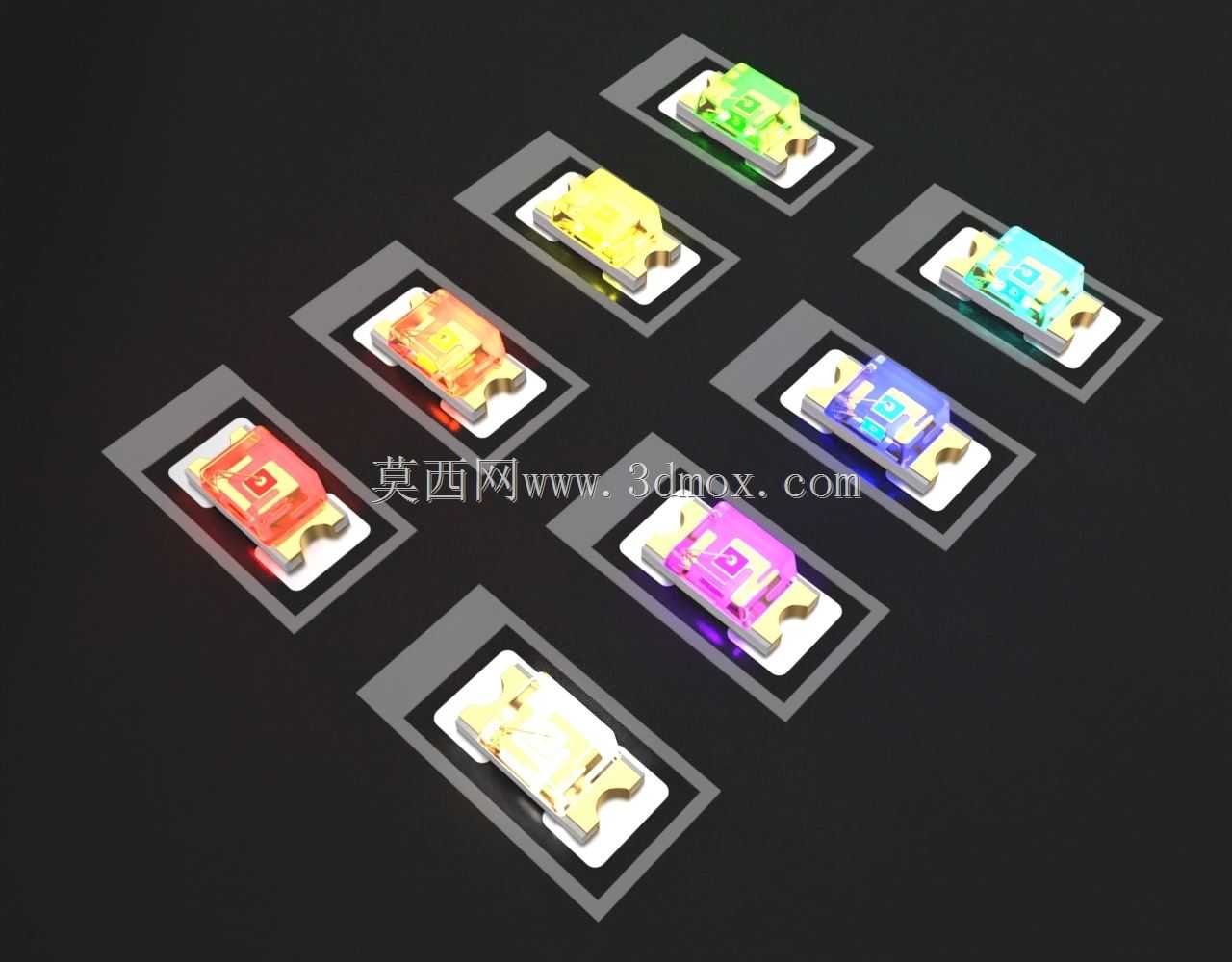

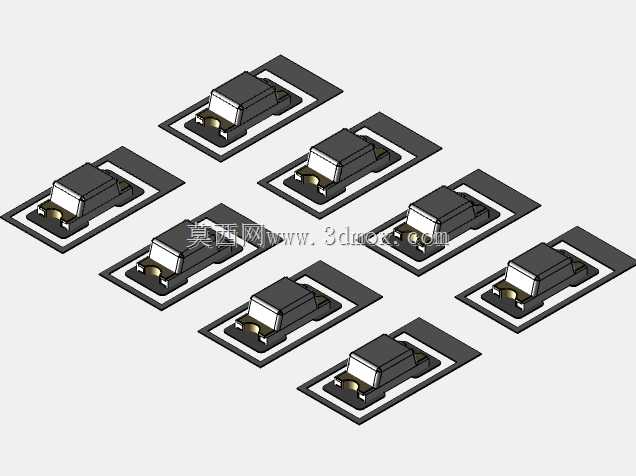

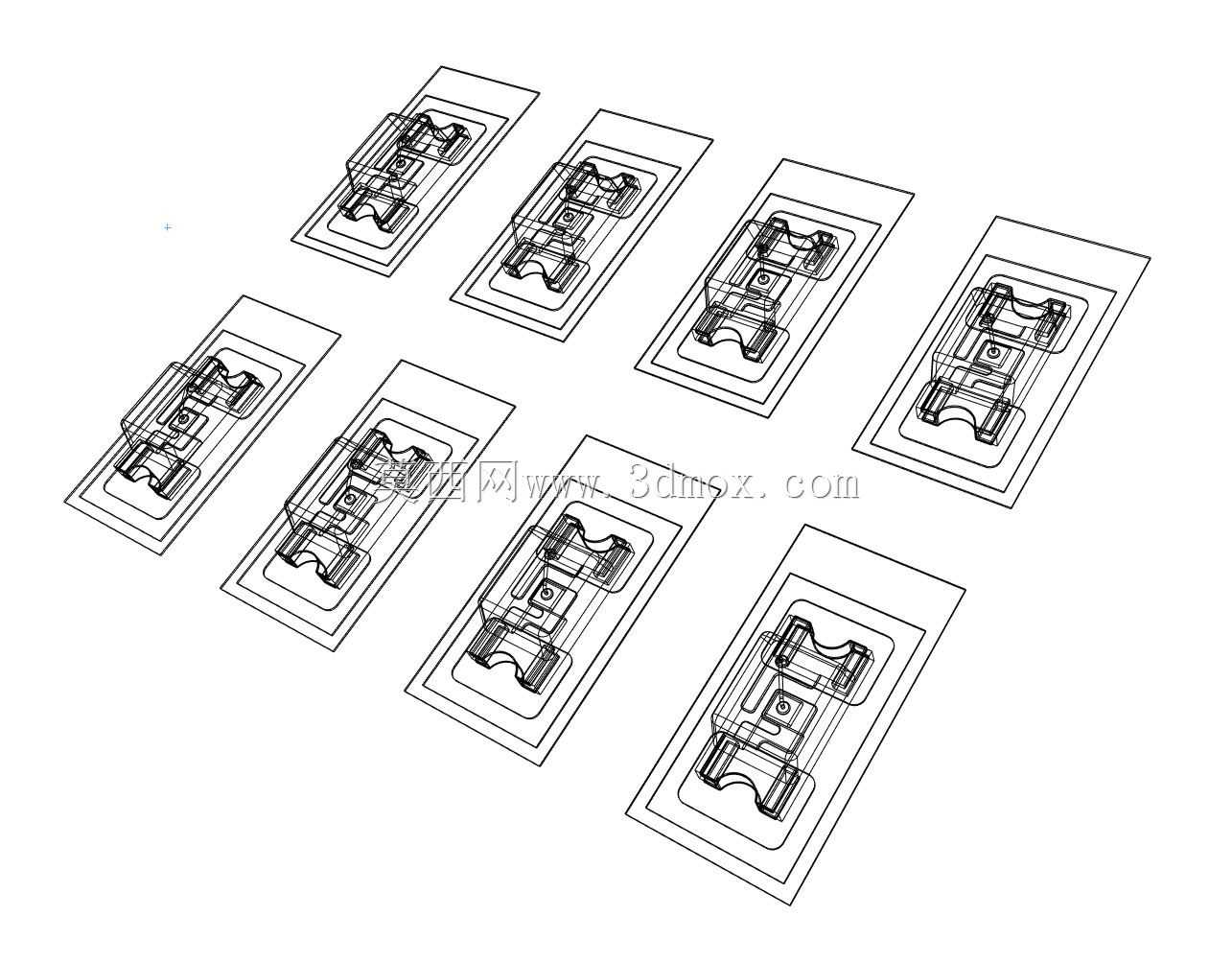

　　该组模型围绕八种常见发光颜色展开，分别呈现白色、红色、橙色、黄色、绿色、青色、蓝色和紫色灯珠的内部发光芯片与外部透明封装关系。每种颜色的灯珠均保留独立发光灯芯、键合连接区域、引线支架、透明树脂顶壳以及底部垫板结构。透明顶壳并非单纯装饰件，它在实际器件中承担芯片保护、光线折射、出光角度约束和外部机械隔离作用；建模时将顶壳与内部支架分层表达，可以清楚看到光线从芯片发出后经树脂体向外扩散的结构基础。

　　从安装边界看，0603封装对应英制尺寸命名，长度约0.06英寸、宽度约0.03英寸，属于小型表贴元件。器件底部两侧金属端子与PCB焊盘贴合，回流焊后依靠焊料形成电气连接和机械固定。由于本体高度很低，它适合布置在手机、蓝牙耳机、路由器、交换机面板、手持终端、传感器模块和薄型控制板等空间受限产品中。板级堆叠时，灯珠上方需要预留透明窗口或导光件空间，侧面则要避免高大元件遮挡出光路径；若用于按键背光，还要考虑灯珠与导光膜、扩散片、遮光胶之间的相对位置。

　　结构设计上，发光芯片通常固定在支架杯状区域内，通过金属引线或导电连接与两端电极形成回路。支架的反射杯形状会影响初始光分布，树脂封装的曲率和透明度会影响最终光斑。不同颜色芯片的材料与发光波长不同，但外部封装尺寸通常保持一致，这使得同一PCB焊盘可以在产品迭代中切换指示颜色，而不必更改贴装坐标。对于设备选型人员而言，这种尺寸统一特性有利于建立通用封装库，也便于在BOM中根据功能需求替换红、绿、蓝、黄等颜色。

　　在通信工具类产品中，贴片LED常被用于电源状态、充电状态、联网状态、故障告警和数据收发指示。例如路由器面板上的多色指示灯、便携终端侧边的状态灯、通信模块测试板上的通道灯，都需要在极小空间内布置多个发光点。三维模型中把八色灯珠成组展示，有助于工程师在布局阶段核对灯珠间距、极性方向、外壳开窗位置和丝印标识。若灯珠靠近设备外壳，应关注顶壳与透光罩之间的间隙；若灯珠直接裸露在PCB表面，则要考虑擦拭、喷涂、组装夹具对封装体的影响。

　　建模表达还突出了丝绸状反光垫板与内部金属支架的层次。垫板在视觉呈现中用于衬托灯珠轮廓，在真实板级应用中则可理解为PCB阻焊、焊盘或局部金属反射区域。金属端子的位置决定贴片吸嘴取料方向，也决定钢网开孔和焊盘图形。设计焊盘时，两端焊盘应保证对称且具备足够焊接面积，过孔不宜直接开在焊盘中央，否则回流过程中可能引起焊料流失、立碑或偏移。对于密排指示灯区域，还需控制灯珠中心距，避免相邻光点串色或外壳开窗无法区分。

　　光学应用方面，不同颜色并非只改变外观。红色常用于电源或告警，绿色常用于正常运行，蓝色常用于无线或蓝牙状态，黄色和橙色常用于警告或中间状态，白色可用于照明或高对比度提示，青色、紫色则可用于个性化灯效或特殊通道识别。将这些颜色放在同一封装结构中，可以帮助结构工程师在产品概念阶段评估面板视觉效果，也能让电子工程师在原理图库与PCB封装库之间保持一致。

　　该模型适合用于贴片元件教学、电子装联工艺演示、通信终端面板布局、指示灯结构校核和小型数码产品开发参考。通过透明树脂、发光芯片、金属支架、焊接端子和垫板的分层表现，设计者可以直观理解表贴LED从内部发光到外部指示的完整结构链路，在紧凑设备空间内更准确地完成选型、布置和装配校核。
