EK量子动力学D5泵箱一体水冷组件

　　在分体式液冷装机的工程落地环节，泵与储液罐的选型从来不是孤立的部件匹配问题，早年的装机方案里，水泵独立固定在机箱冷排位、水箱单独通过支架锁在光驱位或电源仓侧，二者之间还要额外接一段短软管、配两个快拧接头，不仅走管弯折半径受限，管路里残留的气团还很容易在泵腔入口处形成气蚀，开机排气往往要反复倾斜机箱十多分钟才能让水流稳定。这款泵箱一体化组件的设计出发点，就是把D5规格水泵的驱动段和圆柱形透明储液腔直接同轴串联，取消了泵和水箱之间的外接管路，从结构根源上消除了这一段的漏液风险与流道阻力。

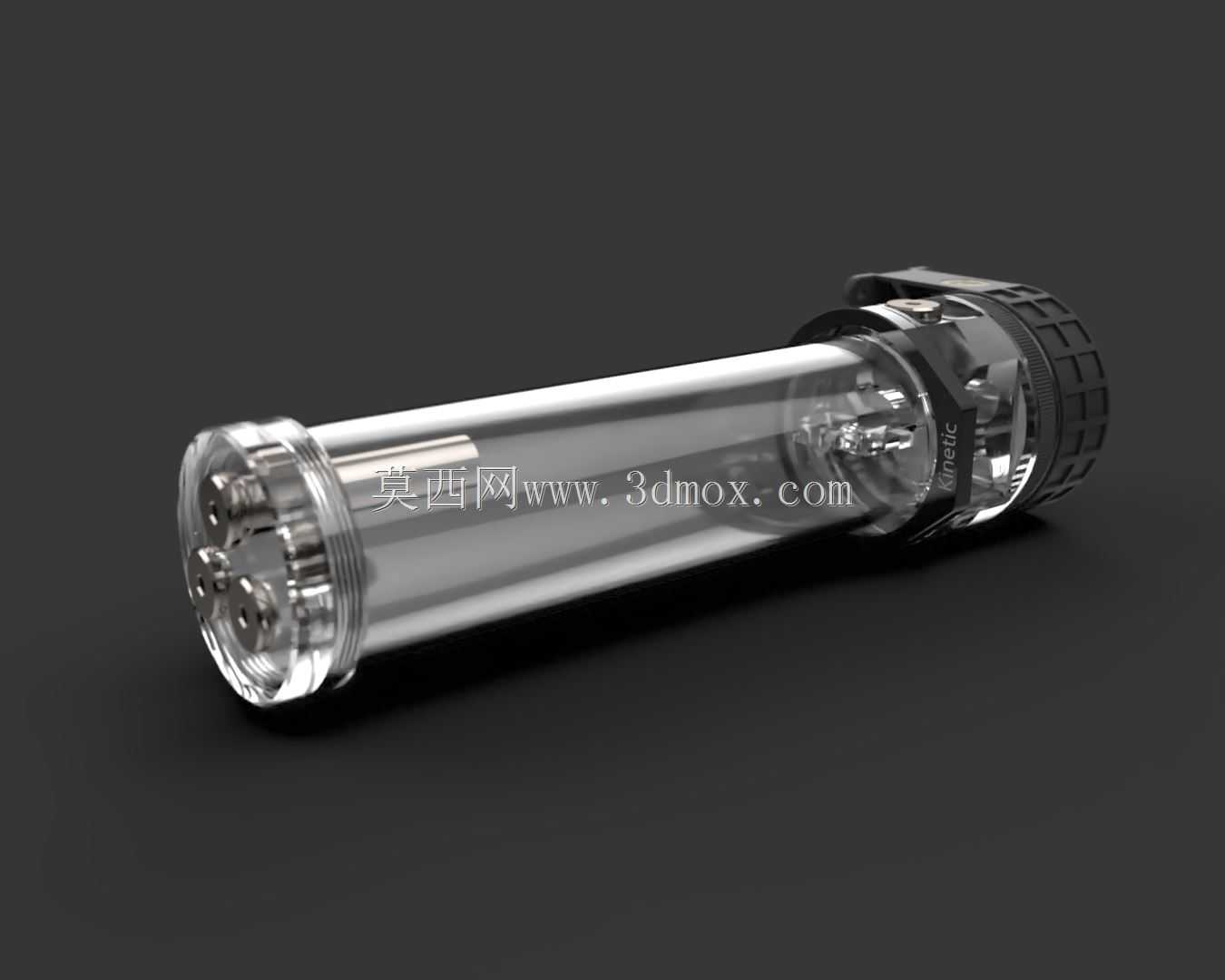

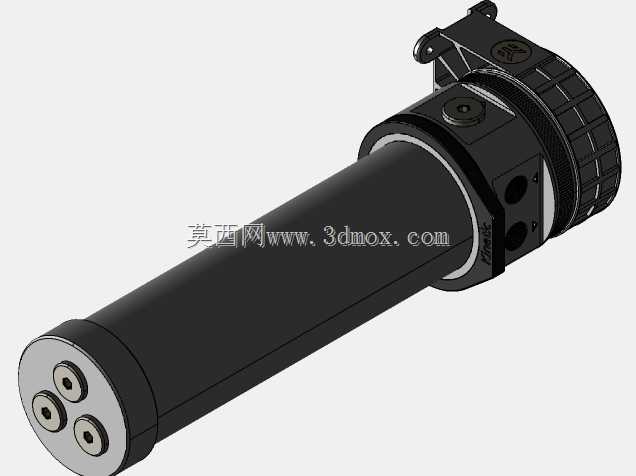

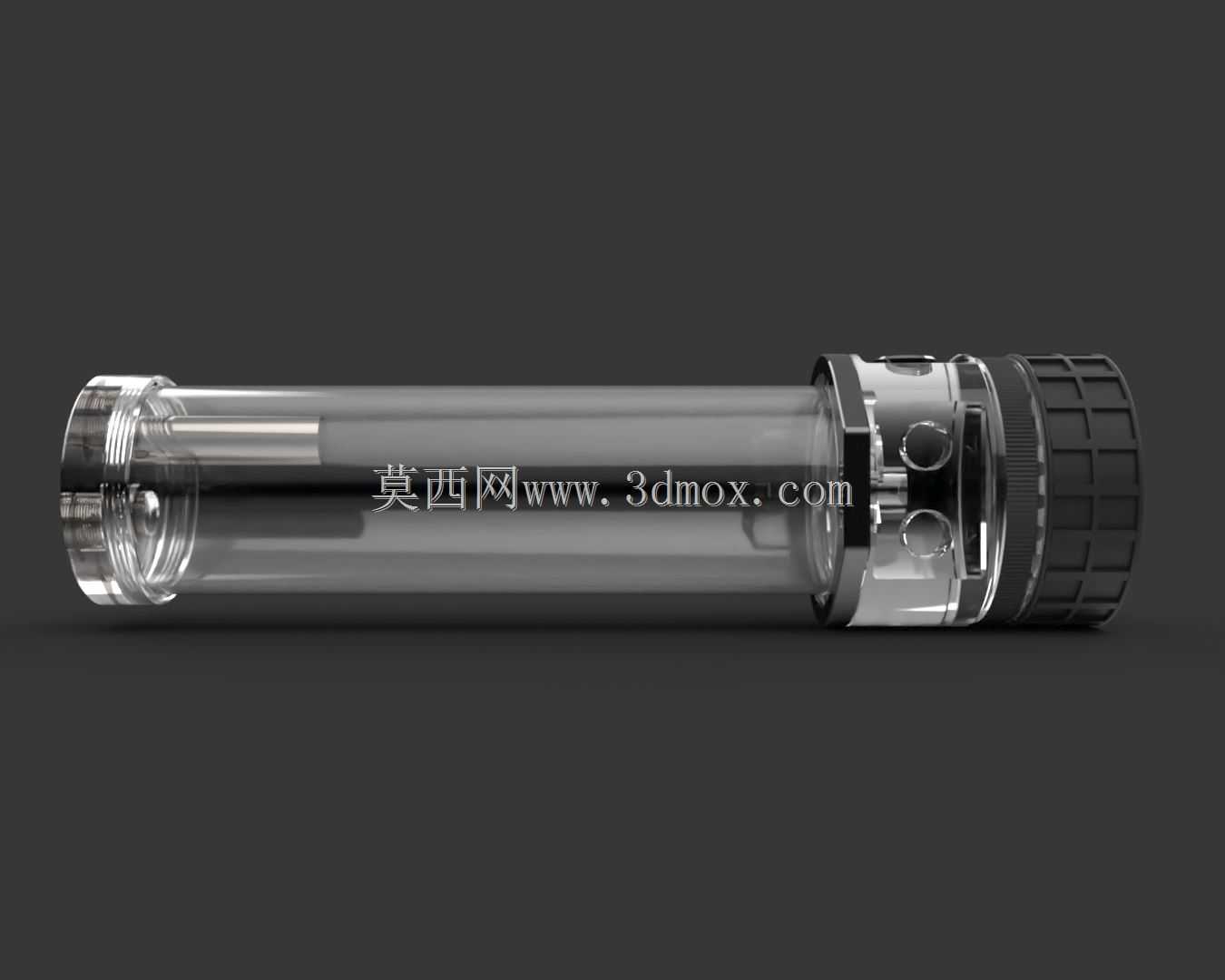

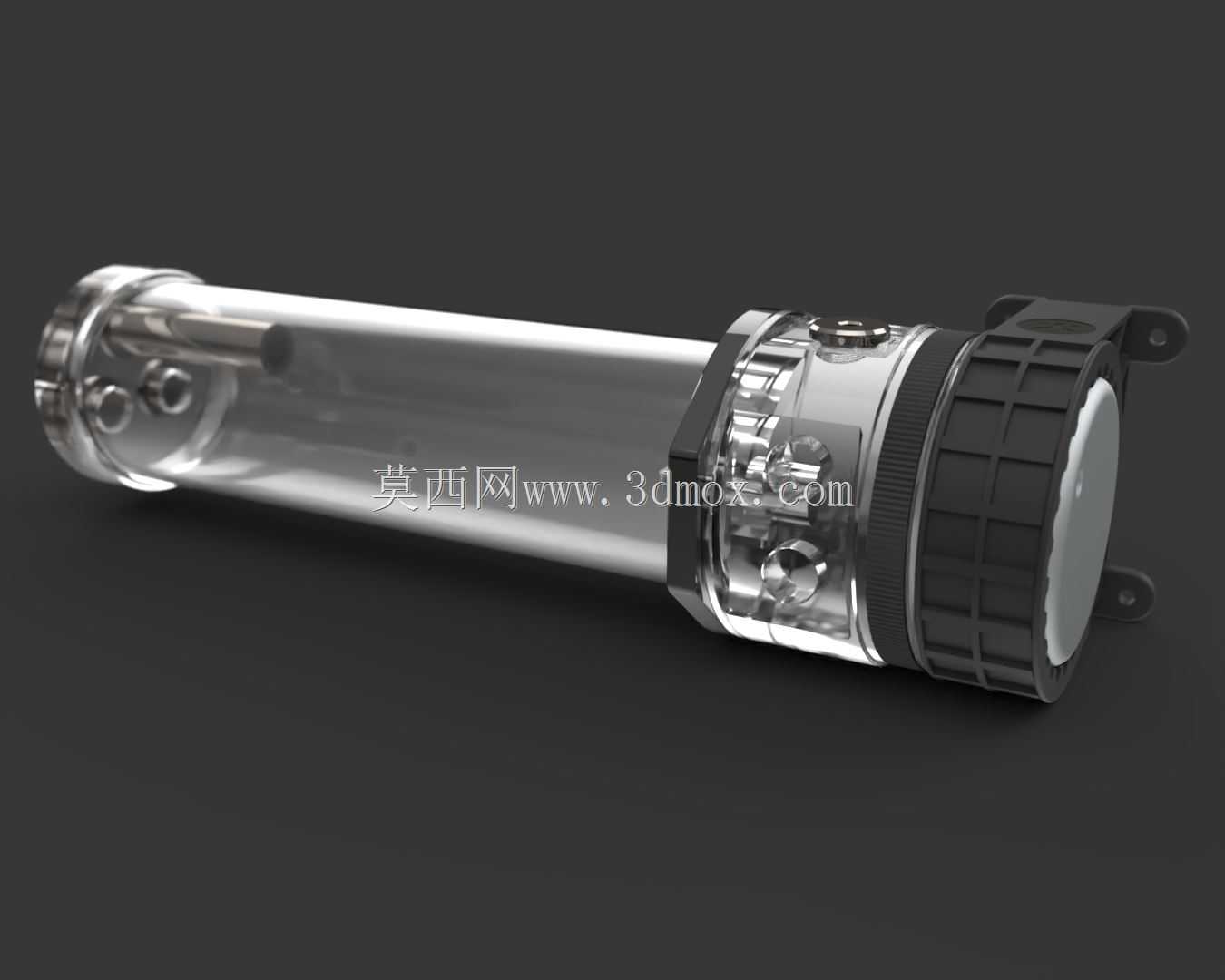

　　从实际装机的边界尺寸来看，这款300长度规格的圆柱腔体，轴向总长度适配主流中塔机箱的双冷排位安装空间，腔体外径采用标准的60mm圆柱水箱通用尺寸，市面上绝大多数通用型水箱金属固定扣具都可以直接环抱锁紧，不需要额外定制转接支架。腔体两端的端盖结构做了差异化设计：靠近泵体的尾部端盖集成了D5泵的电机驱动仓，外壁做了防滑滚花纹理，手动旋紧端盖维护的时候不需要借助皮带扳手，徒手就能施加足够的密封预紧力；前端的透明端盖区域预留了灯效导光结构，水流从腔体内部穿过的时候可以直接看到叶轮的转动状态，调试阶段排查气堵非常直观。

　　接口布局是这款组件在工程设计上最具实用性的部分，储液罐的端盖区域一共布置了六个G1/4标准内螺纹接口，没有把进出水方向做死限制。实际走管的时候，用户可以根据机箱内部的管路走向任意选择接口作为泵的出水口、回水口，剩下的闲置接口可以直接拧上堵头密封，也可以扩展接温度传感器、排水阀、自动补液装置。比如在底部进风的机箱里，可以把最下方的接口作为排水口，平时用堵头封住，维护换液的时候接上软管直接打开就能把整个回路的冷却液排空，不用拆开任何管路；在多显卡并联的大流量回路里，还可以把两个接口同时作为出水，分别给CPU冷头和显卡冷头供水，减少单路管路的流阻瓶颈。

　　泵体本身采用标准D5水泵的核心规格，这种泵型在分体水冷领域经过了十几年的市场验证，泵芯的陶瓷轴套耐磨性极强，长期运行的噪音控制和扬程余量都很成熟，搭配PWM调速功能之后，主板可以根据冷却液温度自动调整泵的转速：低负载待机的时候泵转速降到一千多转，几乎感知不到振动和噪音；高负载游戏或者渲染的时候转速拉满，提供足够的流量把冷排的换热效率充分发挥出来。集成的可寻址D-RGB照明元件沿着储液腔的轴向布置，灯线和泵的供电线做了分离走线，灯效线可以直接接驳主板的ARGB插针，和机箱风扇、冷头灯效实现同步光效，不会出现灯效协议不兼容的问题。

　　在结构建模的细节处理上，透明储液腔采用的是高透亚克力或者硼硅玻璃材质，内壁做了光滑的导流处理，水流在腔体内部流动的时候不会产生乱流气泡，泵的吸水口直接延伸到储液腔的最低点附近，哪怕冷却液液位因为长期蒸发有所下降，也不会出现泵吸空的问题。两端的密封结构采用O型圈径向密封，而不是端面打胶密封，反复拆解维护之后只要O型圈没有老化破损，就不会出现渗漏，端盖的螺纹配合长度做了足够的冗余，旋紧的时候不会出现滑牙风险。安装固定的时候，配套的金属抱箍可以把圆柱腔体锁在机箱的12cm风扇位孔距上，孔位兼容标准105mm、120mm风扇安装距，不需要在机箱钣金上额外打孔，不管是新装机还是老机箱改造水冷，都能快速完成布局。

　　在复杂液冷回路的应用场景里，这种泵箱一体结构的优势尤其明显：比如多硬盘、多显卡的工作站机箱，内部空间本来就被板卡和硬盘笼占得很满，省去泵和水箱之间的连接管之后，至少可以节约两个快拧接头和十厘米左右的管路长度，走管的时候不用在狭小的机箱缝隙里硬掰水管，装配难度大幅降低。同时一体化的流道让泵的入口始终处于储液罐的正压侧，水泵启动的时候可以立刻把冷却液吸入泵腔，不会出现独立水泵那种初次启动需要手动灌泵排气的麻烦，哪怕回路里有少量残留气体，也会直接上浮到储液罐的顶部聚集，不会进到泵腔内部造成叶轮干磨，长期运行的可靠性比分离式泵组高很多。
