高精度DP接口A型20Pin板端插座

　　在桌面图形工作站、独立显卡、工控显示输出板卡、嵌入式显示终端以及各类需要高清视频信号传输的硬件方案里，板载显示接口的结构可靠性直接决定整机组装良率与长期插拔寿命，DisplayPort Type-A 20Pin插座作为主流高清音视频输出接口，其三维结构建模需要兼顾金属屏蔽壳、塑胶绝缘本体、接触端子、板端固定脚以及定位柱之间的装配关系，不能只做外观示意。

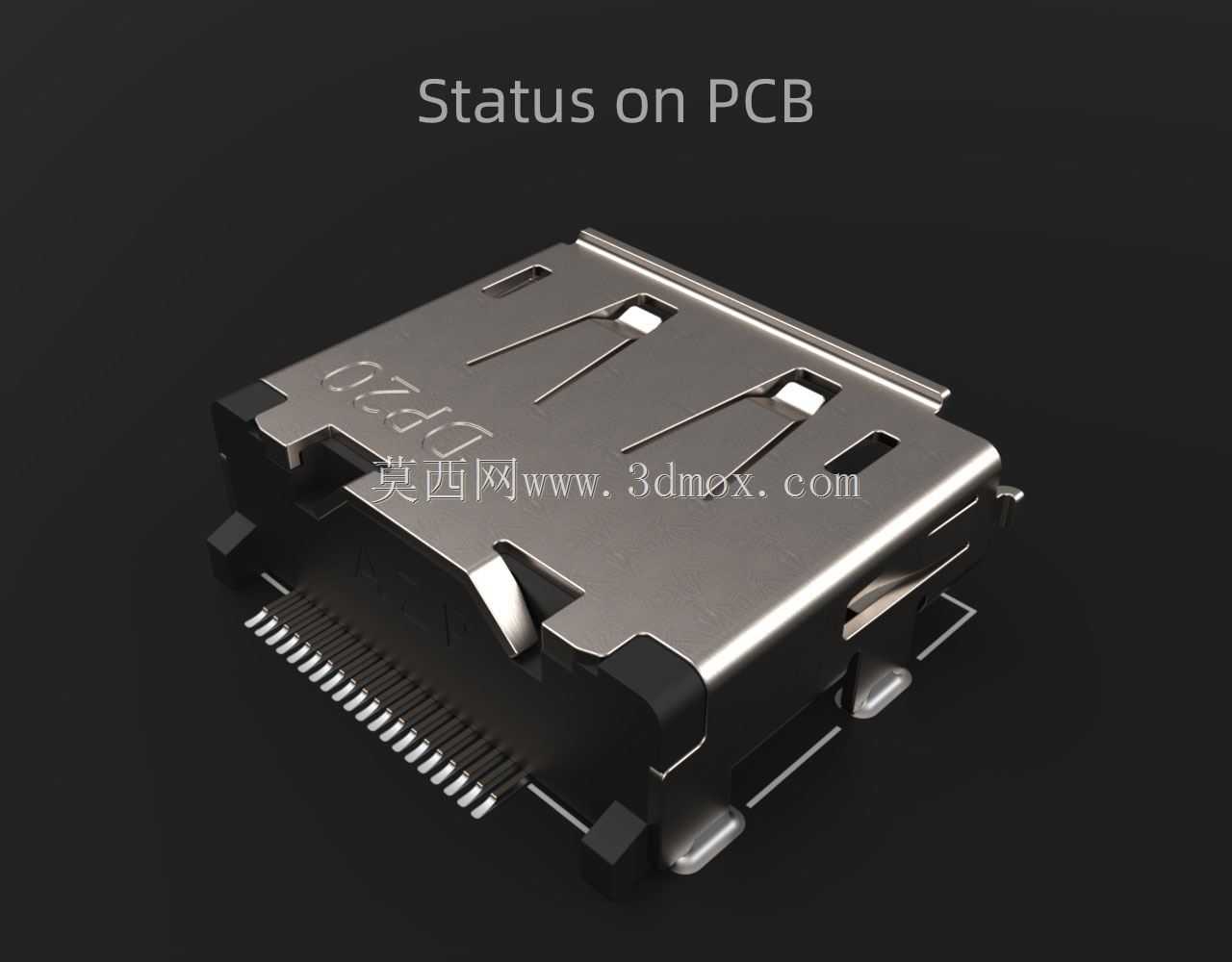

　　从整机堆叠阶段看，这类插座通常布置在PCB板边，接口开口朝向机箱I/O挡板窗口，建模时首先要核对接口端面与挡板开孔的相对位置：金属外壳前端的插合导向口需要露出挡板平面足够深度，保证公头插入时不会被挡板边缘剐蹭；外壳两侧的弹片与接地焊脚要落在PCB对应的焊盘区域，外壳底部的支撑脚与板边距离需满足波峰焊或回流焊工艺的最小间距要求，避免和相邻元件发生干涉。

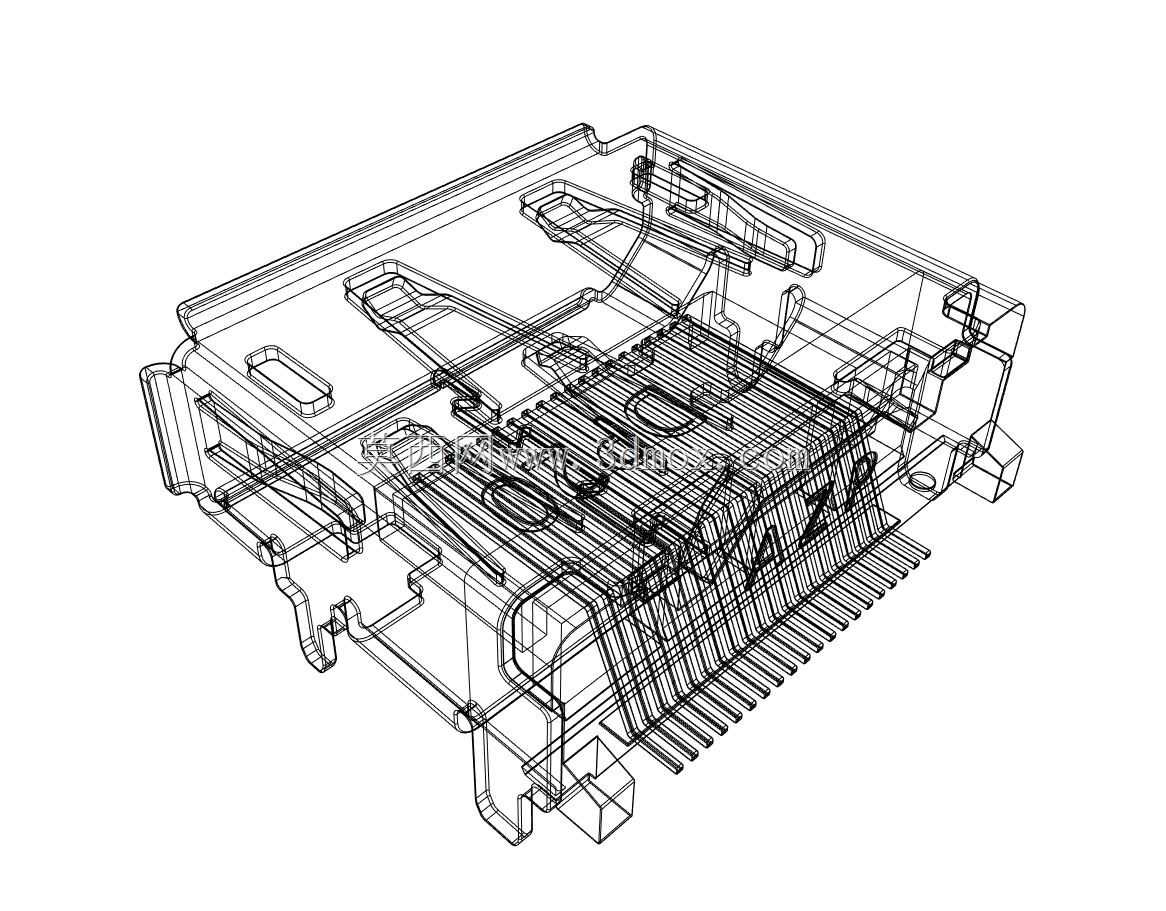

　　接口内部20位接触端子采用两排交错排布结构，端子接触区在塑胶本体的插槽内形成稳定弹性接触路径，焊接尾端则弯折伸出本体底部，以表面贴装方式固定在PCB焊盘上。建模过程中需要还原每一根端子的折弯弧度与接触凸点位置，端子之间的绝缘隔筋要完整保留，这部分结构直接关系到高速信号差分对之间的屏蔽隔离效果，若建模时简化掉隔筋，后续做结构干涉检查时就无法判断公头插入过程中是否会碰伤端子。

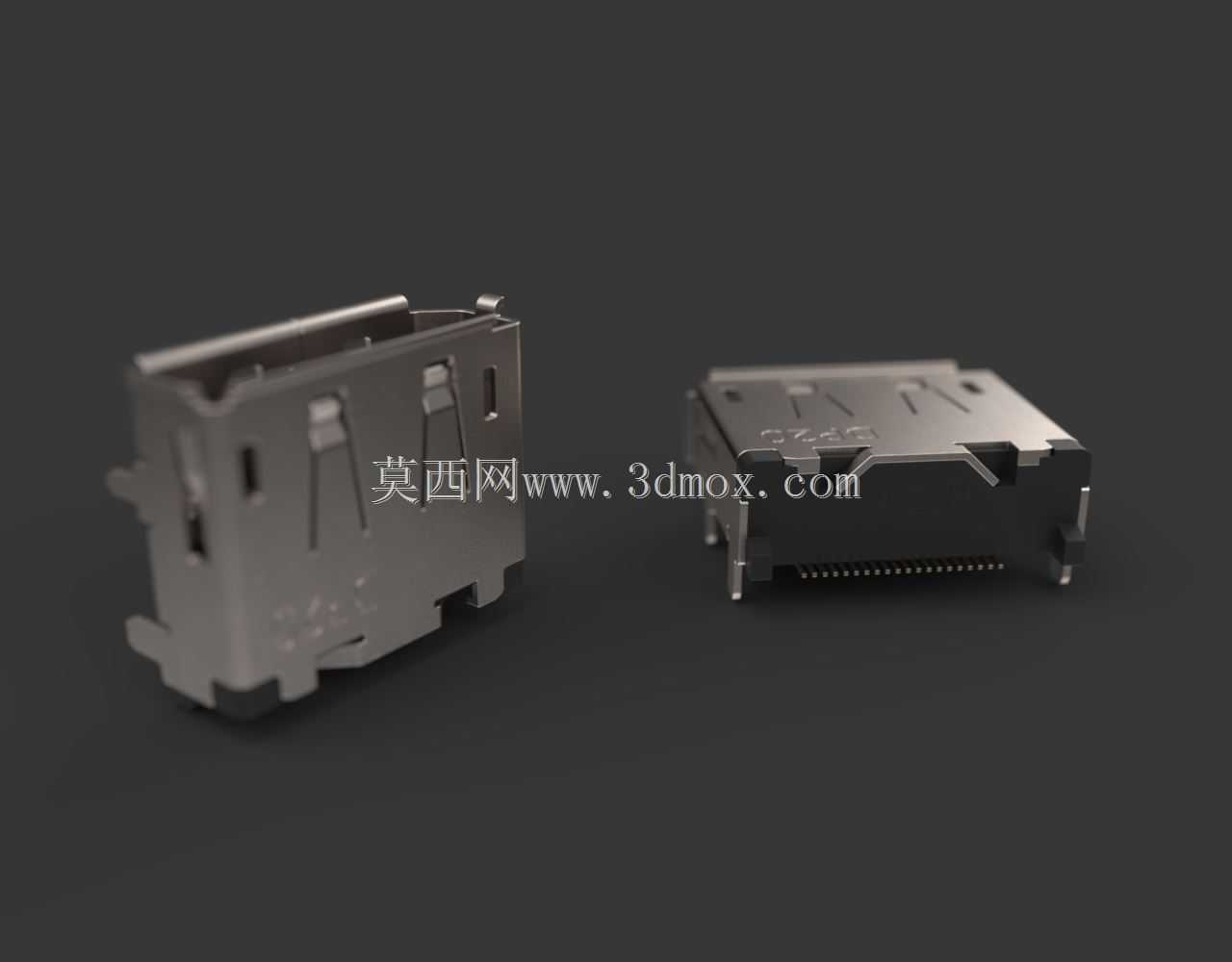

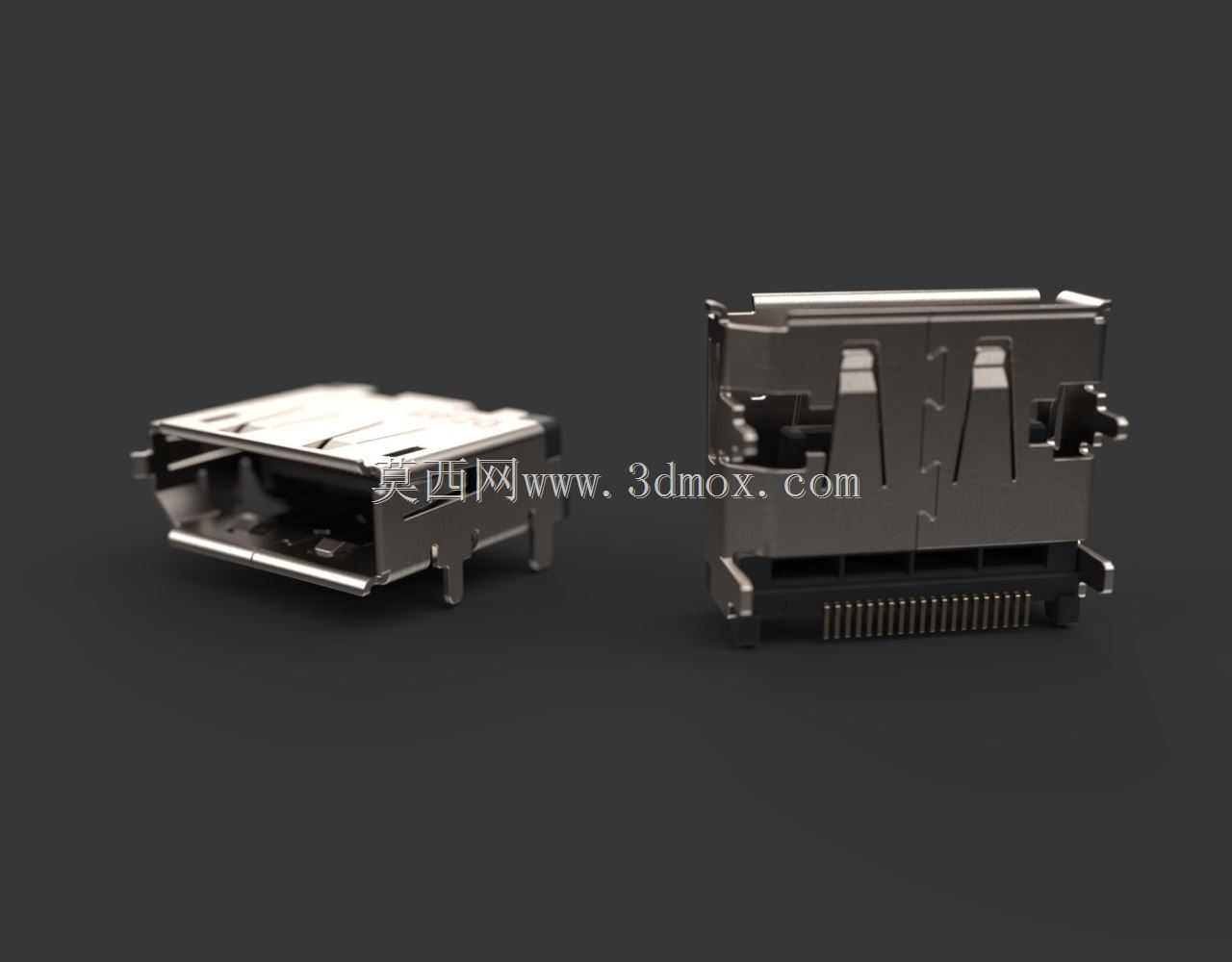

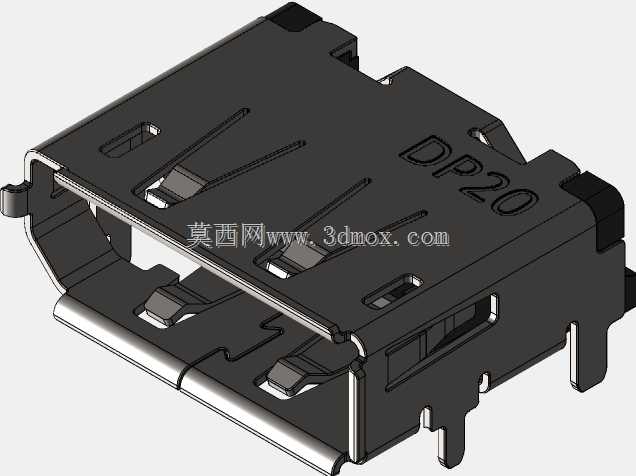

　　金属屏蔽壳采用多段折弯扣合结构，外壳顶面与侧面的压合卡扣、后端的固定爪都需要逐一还原，外壳两侧向外伸出的DIP固定脚穿过PCB金属化孔后焊接，既承担插拔时的侧向抗推力，也实现连接器外壳与整机地的可靠连通，降低高速视频信号传输时的电磁干扰。外壳前端的导向斜角在公头斜插进入时起到引导对位作用，避免暴力插拔直接顶弯内部端子，建模时该倒角的角度与延伸长度要和实际零件一致，不能随意简化成直角。

　　在设备实际装配场景中，显卡挡板的折弯公差、PCB板边到挡板的尺寸链累积误差，都需要连接器本体预留足够的浮动补偿空间，插座金属外壳与塑胶本体之间的装配间隙、定位柱与PCB定位孔的配合公差，都是结构设计阶段需要重点核对的边界。安装完成后，接口端面的平面度、插槽中心线与PCB板面的平行度，会直接影响公头插入后的啮合深度，若啮合深度不足，轻微震动就可能导致显示信号断连。

　　从功能特性上看，该接口承载多路高速差分视频信号、热插拔检测信号以及电源供电回路，20个触点的排布间距严格遵循标准规范，三维建模时保证每一个端子的位置度，才能在后续样机阶段准确模拟公座对插的全过程，检查插合行程中端子的弹性变形量是否在材料允许的疲劳范围内，避免多次插拔后端子出现塑性变形导致接触不良。

　　针对散热与结构布局，插座周边需要预留足够的操作空间，公头插入后尾部的线缆弯折区域不能和显卡散热鳍片、机箱加强筋发生碰撞，建模时将连接器完整装配到板卡整机模型中，可以提前验证I/O区域的空间兼容性，减少试产阶段的模具修改次数。金属外壳的多处开孔与卡扣结构不仅用于装配固定，也在长期使用中分散插拔产生的应力，避免应力集中传递到焊接端子造成焊盘脱落。

　　对于结构工程师而言，完整还原该连接器的所有细节特征，既可以在设备选型阶段直接调用到整机装配体中完成干涉检查，也能作为自定义接口封装、PCB封装库设计的结构参考，确保硬件设计从机械结构到电路板布局的全流程尺寸匹配，覆盖从消费级显卡到工业显示设备的各类板端接口应用需求。
